تفاصيل المنتج:
|
| الطول الموجي التشغيلي: | 1260 ～ 1650 نانومتر | فقدان الإدراج: | ≤1.2 ديسيبل |
|---|---|---|---|
| تعويض الخساره: | ≥ 50 ديسيبل | الخسارة المعتمدة على الطول الموجي: | ≤0.25 |
| نوع الألياف الضوئية: | SM (9 / 125UM ، ألياف الحفاظ على الاستقطاب) | مراقبة المنفذ: | منفذ RJ45 、 RS-232 |
| وقت التبديل: | ≤ 10 مللي ثانية (التبديل المتسلسل المجاور) | درجة حرارة التخزين: | -40 درجة مئوية + 80 درجة مئوية |
| تكرارية: | ≤ ± 0.05 ديسيبل | ||
| إبراز: | 1 × 4 مفتاح بصري لسطح المكتب,مفتاح ضوئي 50 ديسيبل,مفتاح بصري بطول موجة 1650 نانومتر |
||

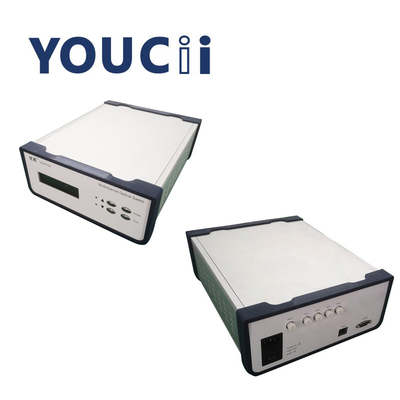

1x4 مفتاح بصري لسطح المكتب مع خسارة عودة ≥ 50dB أداء عالي التكلفة
1x4 مفتاح ضوئي لسطح المكتب
تعليمات الإستخدام
1. وصف الهيكل
1.1 وصف اللوحة الأمامية
اللوحة الامامية
(1) شاشة LCD: تعرض عنوان الجهاز والقناة الحالية والمعلومات ذات الصلة.
(2) ، ▲ - حتى مفتاح ؛▼ - مفتاح لأسفل ؛أدخل - مفتاح التأكيد ؛Esc - إلغاء مفتاح.
(3) مؤشر الطاقة Power1 ، Power2: يشير إلى مصدر طاقة العمل.
2. وصف اللوحة الخلفية
اللوحة الخلفية
(1) واجهة RJ45 Ethernet ، المنفذ التسلسلي RS-232: واجهة اتصال لبيانات مراقبة الجهاز.
(2) واجهة طاقة التيار المتردد: واجهة الإدخال لمصدر طاقة التيار المتردد للجهاز.
وصف المنافذ الضوئية: منافذ الإدخال / الإخراج الموجودة على لوحة الجهاز هي منافذ عامة.أرقام القنوات 1 و 2 و 3 و 4 على التوالي.
3. وصف اتصال الجهاز
3.1 وصف المسار البصري الداخلي
رسم تخطيطي للمسار البصري الداخلي للمفتاح البصري 1 × 4
تحديد
|
U84104 |
| الطول الموجي | 1260 ～ 1650 نانومتر |
| الطول الموجي للاختبار | 1310 نانومتر / 1550 نانومتر |
| فقدان الإدراج | ≤1.2 ديسيبل |
|
≤ ± 0.05 ديسيبل |
|
≥ 50 ديسيبل |
|
≥55 ديسيبل |
|
≤0.25 |
| الخسارة المعتمدة على الاستقطاب | ≤0.05 |
| فترة التبديل | ≤ 10 مللي ثانية (تبديل التسلسل المجاور) |
|
SM (9 / 125um ،استقطاب الحفاظ على الألياف الضوئية) |
|
FC / الكمبيوتر الشخصي |
|
منفذ RJ45 و RS-232 |
| مصدر طاقة العمل | تيار متردد مزدوج: 85 264 فولت (50/60 هرتز) |
| درجة حرارة التشغيل | -5 + 60 درجة |
| درجة حرارة التخزين | -40 درجة مئوية + 80 درجة مئوية |
| نوع الهيكل |
|
