تفاصيل المنتج:
|
| وحدة بسيطة: | 1310/1550 نانومتر | النطاق الديناميكي: | 32/30 ديسيبل |
|---|---|---|---|
| لون: | أزرق | المسافة المقاسة: | 100 كيلومتر |
| نوع مصدر الضوء: | LD | واجهه المستخدم: | FC / اتحاد الوطنيين الكونغوليين |
| مخزن البيانات: | > 60000 | ||
| إبراز: | OTDR Fiber Breakpoint Tester,جهاز اختبار نقطة توقف الألياف OTDR عالي الدقة |
||

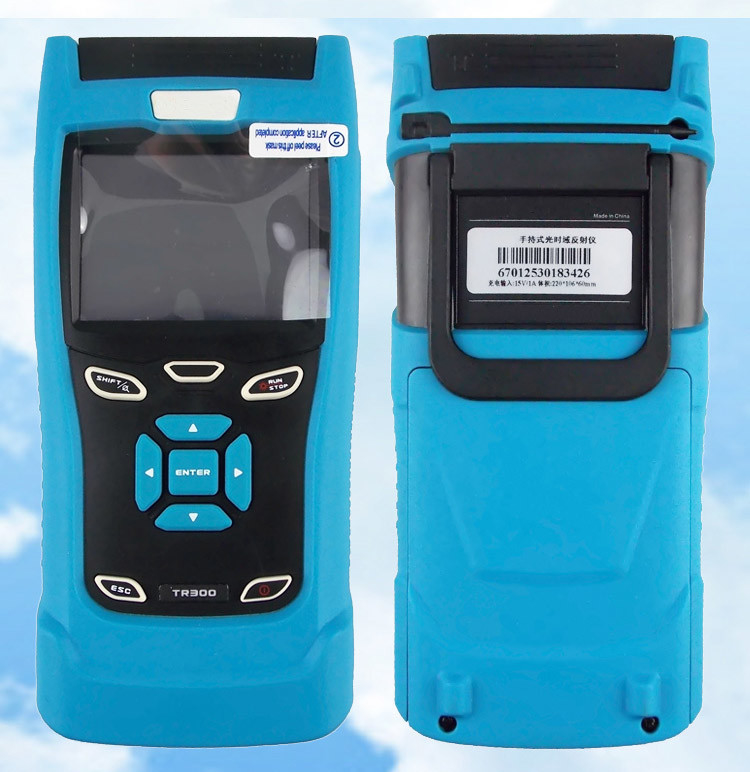

TR306 / 303 جهاز فحص نقاط الانعكاس لمجال الوقت البصري OTDR
مقدمة المنتج:
1 ، وضع فردي: 1310/1550 نانومتر.
2 ، المدى الديناميكي: 30 / 28dB (يمكن اختبار حوالي 80 كم من خط الألياف الضوئية).
3 ، وضع القياس التلقائي: يمكن اختبار الطول الموجي المزدوج 1310/1550 نانومتر في نفس الوقت.
4. يتم تحقيق التسمية التلقائية والتخزين الأوتوماتيكي لملفات القياس ، مما يبسط تشغيل المشغلين.
5. وضع وظيفة تثبيت التتبع للمقارنة مع الشكل الموجي المرجعي: يمكن للمستخدمين استخدام هذه الوظيفة لإصلاح التتبع وعرض أثر آخر في الوقت الحقيقي أو قياس متوسط على نفس الشاشة.يعتبر النموذج الناتج مفيدًا في تركيب الألياف متعددة النواة أو لفحص الألياف القديمة في شبكة ألياف مثبتة.
6. التحليل متعدد الأطوال الموجية "نمط الوظيفة للمقارنة متعددة التتبع: في وضع" التحليل متعدد الأطوال الموجية "، يمكن تحقيق عرض المقارنة ووظيفة التحليل لأي ملف تتبع.
7 ، TR600 يمكن استخدام المنطقة العمياء للحدث القصير لقياس عملية تركيب الكابلات الضوئية للمكتب أو العميل في حدثين متجاورين.يمكن أن تصل منطقة المكفوفين الحدث إلى 1.5 متر.
8 ، أداة المصادقة واستكشاف الأخطاء وإصلاحها المثالية لشبكة LAN / WAN / FTTx ، يمكن أن توفر اختبار FTTx عبر الإنترنت ، ويمكنها تحديد نهاية الفاصل والألياف الضوئية.
9 ، تصميم مزود الطاقة الأمثل: بطارية ليثيوم مدمجة ذات سعة كبيرة قابلة لإعادة الشحن ، وقت الانتظار أكثر من 10 ساعات.
10 ، تنسيق ملف Bellcore (.SOR) ، أكثر من 10000 تتبع تخزين.
11. اجتاز شهادة CE ، FCC ، IS09001
12 ، كشف ضوء الاتصالات: يمكن أن تحمي بشكل فعال أداة الاختبار ومعدات الاتصالات.
13 ، كشف حالة الاتصال: فهم حالة اتصال رأس الاتصال في الوقت المناسب ، حتى يتمكن المشغل من القياس في أفضل بيئة.
14 ، تبديل وضع القياس المرن: يمكن تبديل وضع القياس في الوقت الحقيقي ووضع القياس المتوسط عن طريق تشغيل مفتاح الاختصار.
المواصفات الفنية:
| المواصفات الفنية | ||||
| نموذج | TR306 / TR303 | |||
| ديناميكي (± 20 نانومتر) | 32/30 ديسيبل | |||
| الطول الموجي | 1310/1550 | |||
| عرض | 3.5 بوصة TFT ، شاشة LCD تعمل باللمس | |||
| نوع مصدر الضوء | LD | |||
| واجهة بصرية | FC / اتحاد الوطنيين الكونغوليين | |||
| مدى المسافة (كم) | 0.3 / 1/3/5/10/30/60/120 | |||
| عرض النبضة (ns) | 5/10/20/40/80/160/320/640/1280/2560/5120/10240/20480 / تلقائي | |||
| قياس الوقت | 15 ثانية / 30 ثانية / 1 دقيقة / 2 دقيقة / 3 دقائق | |||
| توهين المنطقة العمياء (2) | 15 م | 10 م | 10 م | |
| أحداث المنطقة العمياء | 3 م | 1.8 م | 1.6 م | |
| تتراوح الدقة | ± (1 م + 5 × 10-5 × مسافة + فاصل أخذ العينات) | |||
| مخزن البيانات | ＞ 60000 اختبار منحنى | |||
| واجهة الاتصالات | USB | |||
| ضوء مرئي | الطول الموجي | - | - | 650 |
| انتاج الطاقة | - | - | ≥-3 | |
| اختبار المسافة | - | - | 3 | |
| اختبار ضوء الاتصال | لا | نعم | نعم | |
