تفاصيل المنتج:
|
| اختبار الطول الموجي: | 1310 نانومتر / 1550 نانومتر | التكرار: | ± 0.05 ديسيبل |
|---|---|---|---|
| الحديث المتبادل: | ≥55 ديسيبل | وقت التبديل: | ≤ 10 مللي ثانية （التبديل المتسلسل المجاور） |
| مصدر طاقة العمل: | تيار متردد مزدوج: 85 ~ 264 فولت (50/60 هرتز) | نوع الهيكل: | صندوق سطح المكتب （245 × 105 × 325 مم） |
| إبراز: | 1 × 4 مفتاح بصري لسطح المكتب,مفتاح بصري لسطح المكتب سريع التبديل |
||

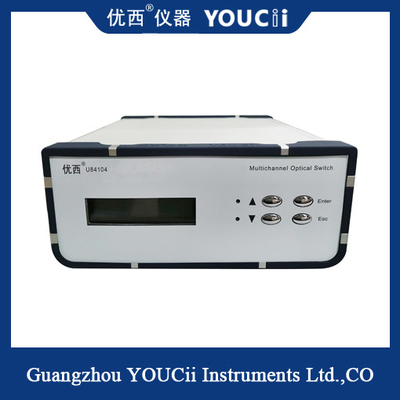

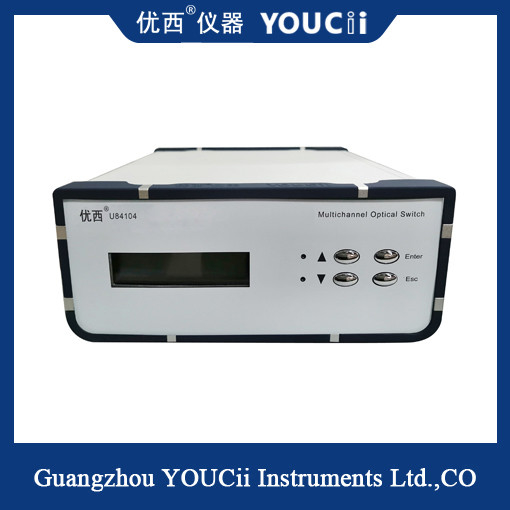

1x4 مفتاح ضوئي لسطح المكتب صغير فقدان الإدراج سرعة التبديل السريع
المفتاح البصري أحادي الوضع FSW1 × 4-SM-C هو جهاز مزود بوظيفة تبديل المسار البصري متعدد القنوات التي طورتها شركة Guilin Julian Technology Co.، LTD.له بشكل رئيسي الاستخدامات التالية:
1. مراقبة بصرية متعددة القنوات في نظام الإرسال البصري.
2.LAN متعدد مصدر الضوء / كاشف التبديل التلقائي ، نظام مراقبة ديناميكي متعدد النقاط للاستشعار عن الضوء ؛
3.نظام الاختبار البصري للألياف الضوئية والأجهزة البصرية والشبكات واختبار الكابلات الهندسية الميدانية ؛
4. تركيب الجهاز البصري وتعديله.
المؤشرات الفنية:
▲اختبار الطول الموجي: 1310 نانومتر ، 1550 نانومتر
▲نوع الألياف الضوئية: وضع فردي
▲الواجهة البصرية: FC / PC
▲خسارة الإدراج: ≤1dB
▲عودة الخسارة: ≥45dB
▲الحديث المتبادل: ≤-70dB
▲وقت التبديل: ≤12ms (التبديل المتسلسل للقنوات المجاورة)
▲القابلية للتكاثر: ≤ ± 0.02dB
▲الحياة: ≥3 × 107 مرة
▲درجة حرارة التشغيل: -20 ~ + 60 درجة مئوية
▲درجة حرارة التخزين: -40 ~ + 70 درجة مئوية
▲مزود الطاقة: 220 فولت تيار متردد
▲واجهة التحكم: RS-232
▲أبعاد الهيكل: 290 مم × 120 مم × 260 مم
| نموذج | U84104 |
| الطول الموجي التشغيلي | 1260 ～ 1650 نانومتر |
|
اختبار الطول الموجي
|
1310 نانومتر / 1550 نانومتر |
|
فقدان الإدراج
|
≤1.2 ديسيبل |
|
التكرار
|
≤ ± 0.05 ديسيبل |
|
تعويض الخساره
|
≥ 50 ديسيبل |
|
الحديث المتبادل
|
≥55 ديسيبل |
| الخسارة المعتمدة على الطول الموجي | ≤0.25 |
|
الخسارة المعتمدة على الاستقطاب
|
≤0.05 |
|
وقت التبديل
|
≤ 10 مللي ثانية (التبديل المتسلسل المجاور) |
|
نوع الألياف
|
SM (9 / 125um ، ألياف الحفاظ على الاستقطاب) |
|
شكل الموصل
|
FC / الكمبيوتر الشخصي |
|
منفذ المراقبة
|
منفذ RJ45 و RS-232 |
|
مصدر طاقة العمل
|
تيار متردد مزدوج: 85 ~ 264 فولت (50/60 هرتز)
|
|
درجة حرارة التشغيل
|
-5 ～ + 60 درجة |
|
درجة حرارة التخزين
|
-40 درجة مئوية + 80 درجة مئوية |
|
نوع الهيكل
|
صندوق سطح المكتب (245 × 105 × 325 مم) |
المفتاح البصري هو جهاز يتحكم في حالة تبديل الدائرة من خلال الإشارات الضوئية.تتكون عادة من عنصر حساس للضوء ، ومضخم إشارة ، ودائرة تحريك ودائرة تبديل.عندما يضيء العنصر الحساس للضوء ، يولد شحنة ضوئية ، والتي يتم تضخيمها وتحويلها إلى إشارة رقمية بواسطة دائرة الزناد ، والتي تتحكم في النهاية في إغلاق أو فتح دائرة التبديل.
