تفاصيل المنتج:
|
| المعدل القياسي: | 1.2442 / 1.25 / 2.4884 / 2.5 / 6.0 / 9.953 / 10.3125 / 10.709 / 11.3 جيجابت في الثانية | نظام القياس الرقمي: | دعم قياس قناة بصرية واحدة ، وتحديث القياس الاختياري 3 مرات في الثانية |
|---|---|---|---|
| وضع اكتساب الإشارة: | أخذ عينات (عادي) ، مغلف ، متوسط | ضوضاء RMS: | 0.25 ميجا فولت |
| نظام الزناد مصدر الساعة الخارجية: | 100mV ، 155 ~ 2500 ميجا هرتز | قطع الزناد: | ± 1.5 فولت: 5 مللي ثانية ~ 100 مللي ثانية تكيفية |
| إبراز: | راسم الذبذبات البصري متعدد الأوضاع 10G,راسم الذبذبات البصري متعدد الأوضاع أحادي الوضع |
||
10G وضع فردي كامل السعر / راسم ضوئي متعدد الأوضاع

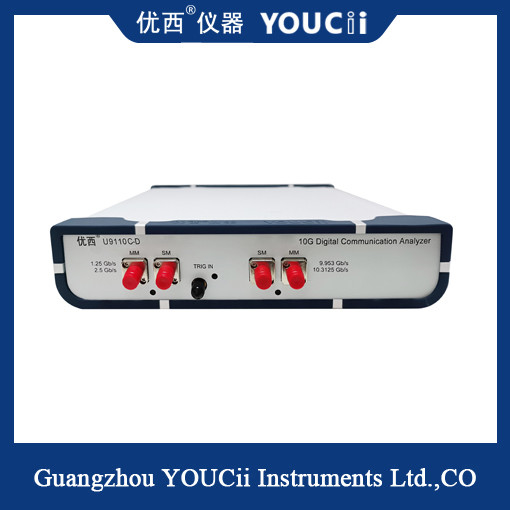

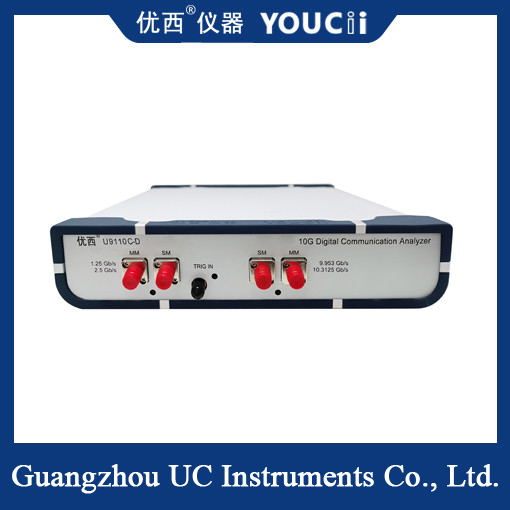

U9110C-D هو 10G معدل كامل ، يدعم وضع فردي / راسم التذبذب البصري متعدد الأوضاع ، هو أحدث حلول تحليل الاتصالات الرقمية التي أطلقتها Uwest Instrument.يوفر أداة قياس مثالية لتصنيع أجهزة الاتصال البصري.
نتائج قياس U9110C-D DCA ليست فقط بيانات أولية ، ولكن أيضًا مخططات بيانية مع الوقت والسعة ، واختبارات القناع ، والاختبارات الإحصائية ، إلخ.يوفر مجموعة من إعدادات اختبار مؤشر الاتصال ، بما في ذلك الفترة الفاصلة ، ووقت الارتفاع ، ووقت السقوط ، والنسبة المئوية المتقاطعة ، ونسبة الانقراض ، والارتعاش ، وقياس السعة.ويشمل أيضًا SDH / SONET واختبارات القناع لـ Gigabit Ethernet واختبارات الامتثال الفردية القياسية الأخرى.
فيما يلي الوصف والميزات الرئيسية لجهاز فحص العيون البصري 10G كامل المعدل:
1. قياس المعدل العالي: يمكن للأداة أن تدعم قياس الإشارة الضوئية بمعدل 10 جيجابت في الثانية ، بما في ذلك 10 جيجابت إيثرنت الشائعة (10 جيجابت إيثرنت) وغيرها من بروتوكولات الاتصال عالية السرعة.
2. عرض خريطة العين: تستخدم خريطة العين الضوئية تقنية أخذ العينات ومعالجة البيانات عالية السرعة لالتقاط وعرض خريطة العين للإشارات الضوئية بدقة.تعرض خريطة العين جودة إرسال الإشارة الضوئية بشكل العين المفتوحة.يمكن للمستخدمين تقييم استقرار وأداء الإرسال للإشارة من خلال مراقبة درجة الفتح وارتعاش خريطة العين.
تخصيص
| نموذج | U9110C-D |
| المعدل القياسي | 1.2442 / 1.25 / 2.4884 / 2.5 / 6.0 / 9.953 / 10.3125 / 10.709 / 11.3 جيجابت في الثانية |
| هامش دقة القياس (الهامش) | ± 3٪ |
| دقة عرض خصائص الصورة | 1024 × 768 بكسل |
| نظام القياس الرقمي | دعم قياس قناة بصرية واحدة ، وتحديث القياس الاختياري 3 مرات في الثانية |
| وضع اكتساب الإشارة | أخذ عينات (عادي) ، مغلف ، متوسط |
| RMSضوضاء | 0.25 ميجا فولت |
| عدد قنوات أخذ العينات | 4: 10G وضع فردي منخفض السرعة / وضع متعدد ، وضع فردي عالي السرعة 10G / وضع متعدد |
| وقت تحويل النظام العمودي | حسب عدد قنوات أخذ العينات |
| دقة رأسية | 14 بت |
| ضوضاء RMS (حد أقصى) | 0.5 ميللي فولت |
| نظام أفقي الموجي تكبير وتصغير قاعدة وقت المراقبة | 0.5ps / div إلى 1ms / div |
| دقة الفاصل الزمني (وضع الارتعاش) | 0.25 حصان |
| نظام الزناد مصدر الساعة الخارجية | 100mV ، 155 ~ 2500 ميجا هرتز |
| نطاق مستوى الزناد | ± 1.0 فولت |
| نطاق إدخال الزناد | ± 1.5 فولت |
| قطع الزناد | ± 1.5 فولت: 5 مللي ثانية ~ 100 مللي ثانية تكيفية |
| واجهة الاتصال وإدارة الشبكة | RJ45 دعم 10 / 100Mbps إيثرنت |
| الطاقة (محول طاقة خارجي) | 50 هرتز ، 5 فولت ، 3 أمبير ، 6 واط |
| تشغيل درجة الحرارة المحيطة والرطوبة النسبية | درجة الحرارة -20 إلى ~ 50 ℃ ، الرطوبة 20٪ إلى ~ 80٪ |
| تخزين | درجة حرارة-40 إلى + 85 ،رطوبة5٪ إلى 90٪ |
| وزن الحجم | 235 واط × 55 ارتفاع × 255 لتر (مم) ، ＜ 2 كجم |
