تفاصيل المنتج:
|
| نطاق معدل البيانات: | 25.6 ~ 28.1 (جيجابت في الثانية) | نسبة تقسيم التردد للخروج من استعادة الساعة: | 2 / 4 / 8 / 16 / 64 / 256 |
|---|---|---|---|
| سعة الساعة الكهربائية الناتجة: | 800 (القيمة النموذجية) | اهتزاز خرج الساعة بشكل عشوائي: | 300 ~ 800 (خ) |
| جهد مصدر الطاقة (جهد دخل الطاقة الخارجي): | 4 ~ 5.5 (الخامس) | تردد الساعة (28.1Gbps كمثال): | 0.11~14.05 ((GHz) |
| إبراز: | أداة استرداد ساعة التقسيم المتعدد الترددات,أداة استرداد الساعة 100 جيجابايت في الثانية,100Gbps Clock Recovery Instrument |
||

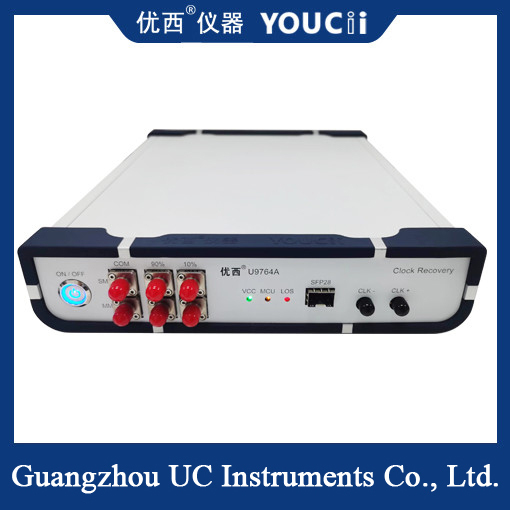

أداة استرداد ساعة التقسيم المتعددة الترددات 100Gbps
يستخدم جهاز U9764A CDR (أداة استرداد الساعة) في المقام الأول لتوفير إشارات استرداد الساعة في بيئات الاختبار حيث لا يتم تشغيل الساعة ،وبالتالي اختبار نمط العين البصرية للجهاز مع أوسيلوسكوب العيناتالتطبيقات النموذجية هي اختبار أجهزة الشبكة البصرية ، أو لمنتجات BOB في تطبيقات PON ، لأن الجهاز البصري نفسه ليس لديه مخرج ساعة مقسم ،يجب استعادة إشارة الساعة لتشغيل أوسيلوسكوب أخذ العينات عند اختبار خريطة العين البصرية.
تم تجهيز U9764A CDR بمنفذ بصري SFP28 ، وهو مناسب للوحدات البصرية التقليدية SFP28 و SR و LR و BIDI المعبأة مع SFP28.فقط نهاية الاستقبال للوحدة البصرية مطلوبة لتحويل الإشارة البصرية إلى إشارة كهربائية، وسيقوم CDR باستخرج ساعة الإشارة الكهربائية وإخراجها. تستخدم إشارة الساعة بشكل رئيسي لإشارة إطلاق أوسيلوسكوب.
| لا. |
التقنية |
ماكس | MIN |
الوحدة |
| 1 |
نطاق معدل البيانات |
28.1 | 25.6 | جيجابيتس |
| 2 |
نطاق طول الموجة |
1600 | 800 | nm |
| 3 |
نطاق المدخلات البصرية (محدد بحساسية الوحدة) |
+3 | -12 | dBm |
| 4 |
نسبة تقسيم التردد للخروج من استعادة الساعة |
2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 |
نطاق الساعة الكهربائية الخارجة |
800 ((القيمة النموذجية) | mVpp | |
| 6 | CML التأرجح الفرعي للخروج الساعة | 800 | 200 | mVpp |
| 7 |
إنتاج الساعة يتحرك بشكل عشوائي |
800 | 300 | fs |
| 8 |
تردد الساعة (28.1Gbps كمثال) |
14.05 | 0.11 | غيغاهرتز |
| 9 |
كشف فقدان الإشارة الداخلية (LOS) |
128 (بعد الحد الأقصى) | الحساسية | mV |
| 10 |
فولتاج إمدادات الطاقة (فولتاج مدخل الطاقة الخارجي) |
5.5 | 4 | V |
| 11 |
درجة حرارة العمل |
70 | 10 | °C |
| 12 |
نوع الوحدة التكيفية |
SFP28،SR،LR،BIDI | ||
ما هو جهاز استعادة الساعة؟
وحدة استرداد الساعة هي جهاز يستخدم لاسترداد إشارات الساعة في الاتصالات الرقمية.هناك حاجة إلى إشارة ساعة متزامنة بين المرسل والمستقبل لضمان نقل البيانات الصحيحوظيفة أداة استرداد الساعة هي استخراج إشارة الساعة الصحيحة من تيار البيانات المتلقية.
أداة استعادة الساعة عادة ما تستخدم في الاتصالات بالألياف الضوئية، والاتصالات عبر الأقمار الصناعية، وإيثيرنت وغيرها من أنظمة الاتصالات الرقمية عالية السرعة. في هذه الأنظمة،يتم نقل البيانات في شكل رقمي، وتستخدم إشارة الساعة لتحديد معدل نقل البيانات وفترة زمنية. بسبب مشاكل محتملة مثل اضطراب الساعة أو الانجراف على الساعة أو ضوضاء الإرسال أثناء الإرسال ،يحتاج المستقبل إلى استخدام عداد استرداد الساعة لتجديد إشارة ساعة دقيقة.
مبدأ عمل جهاز استرداد الساعة يعتمد عادة على حلقة مغلقة بالمرحلة (PLL) أو تقنية ذات صلة. استنادا إلى معلومات الساعة في تيار البيانات المستلمة ،يقوم بتعديل الساعة المحلية ليبقيها متزامنة مع الطرف المرسلمن خلال ضبط تردد ومرحلة الساعة المحلية باستمرار ، يمكن لجهاز استعادة الساعة القضاء تدريجيا على تحويل الساعة ، وبالتالي تحقيق استعادة إشارات الساعة الدقيقة.
أداء ووظائف عداد استرداد الساعة تختلف تبعا للتطبيق والمتطلبات. بعض أجهزة استرداد الساعة المتقدمة قد يكون لها وظائف تكيفية،يمكن تعديلها ديناميكياً وفقًا لخصائص الإشارة المنقولة للتكيف مع بيئات الاتصال ومعدلات البيانات المختلفةوبالإضافة إلى ذلك، قد يحتوي مقياس استعادة الساعة على ميزات إضافية مثل الكشف عن معدل خطأ البت، وتحليل الجيتر،و واجهات خروج الساعة للمساعدة في تحليل ومراقبة أداء نظام الاتصالاتباختصار، أداة استعادة الساعة تلعب دورا حيويا في نظام الاتصالات الرقمية،يمكن استخراج إشارة الساعة الدقيقة من تيار البيانات المتلقية لضمان الإرسال الصحيح ومزامنة البيانات.
