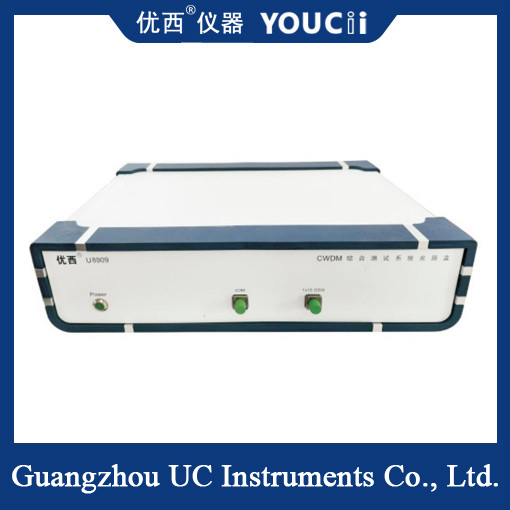

النظام المتكامل لموجل CWDM المسح والقياس الفوري

النظام المتكامل لموجل CWDM المسح والقياس الفوري

لمحة عامة عن النظام:

النظام هو نظام اختبار شامل مصمم لـ CWDM و MWDM و LWDM وغيرها من منتجات الموجات الكاملة متعددة القنوات.يدمج النظام وضع المسح التقليدي ASE + OSA ووضع قياس النقطة لمصدر الضوء النقطي بالإضافة إلى عداد الطاقة، مما يحسن بشكل فعال من كفاءة الاختبار العامة للمنتج ويقلل من تكلفة المدخلات المعدات وتكلفة العمل. بالإضافة إلى ذلك، استخدام مربع البصري لتضغط مساحة معدات المحطة،تحسين نظافة المحطةفي عملية الاختبار ، يتم تلقائيًا معالجة النظام ، مما يؤدي إلى تدريب الموظفين ومكافحة البقاء ومكافحة الأخطاء.

مبدأ العمل:

تكوين ASE (SLED) ، OSA، مصدر الضوء النقطي ومراقب الاستقطاب وفقا لنوع المنتج الذي سيتم اختباره، وتعيين مواصفات الاختبار للمنتج المقابلة. أثناء التشغيل،يتم استكمال كل محطة بشكل مستقل لبارامترات قياس النقاط

لبارامترات المسح، خادم الأداة يتحكم OSA وفقا لآلية من FIFO وفقا لطلب كل عميل لمسح. بعد اختبار جميع المعلمات،النظام يقسم بيانات الاختبار، حفظ وتحديد تلقائيًا، وعرض نتائج الاختبار على واجهة برنامج الاختبار.

أبرز المقدمة:

1تحسين كفاءة الاختبار: المنتج يحتاج فقط إلى توصيل مرة واحدة، وتقليل عدد الأسلاك، واختبار المعلمات التلقائية؛

2خفض تكاليف الاختبار: خفض وقت تدريب الموظفين، خفض المعدات وإدخال الموظفين.

3إدارة مريحة في الموقع: صندوق مسار بصري متكامل قياسي، مساحة أقل، اتصال مسار بصري بسيط؛

4- منع أخطاء النظام: يعمل المشغل وفقًا للإشارة ، وتقل عناصر التشغيل ، ويحدد النظام الحسابات تلقائيًا.

5معايير الاختبار الشاملة: بما في ذلك IL، RL، PDL، ISO، cwl، BW، مؤشرات Ripple WDM مثل:

6تصنيف نتائج الاختبار: تحديد مستويات منتجات متعددة وفقا لاحتياجات الإنتاج الفعلية.

7تتبع بيانات الاختبار: يتم الاحتفاظ بالبيانات في قاعدة البيانات والمحلية ، ويمكن تتبع السجلات لفترة طويلة.

8• مع نظام FIS/MES: يمكن تحقيق عدم وجود ورق بالمعنى الحقيقي.

مبدأ الاختبار:
