تفاصيل المنتج:
|
| Data rate range: | 25~29 Gbps/Gbaud | Optical input range (determined by module sensitivity): | -12~3 dBm |
|---|---|---|---|
| Clock recovery output frequency division ratio: | 2 / 4 / 8 / 16 / 64 / 256 | CML clock differential output amplitude: | 200~800mVpp |
| إبراز: | وحدة استرداد ساعة إشارات NRZ,وحدة استعادة ساعة PAM4,PAM4 Clock Recovery Module |
||

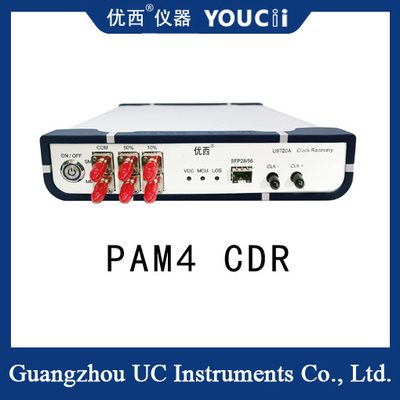

وحدة استعادة ساعة CDR PAM4 بسرعة 32 جيجابود تدعم إشارات NRZ و PAM4
مقياس استعادة الساعة U9720A 32G هو جهاز اختبار عالي الأداء مصمم لتوفير إشارات استعادة الساعة في بيئات الاختبار حيث لا توجد ساعة تشغيل. تتيح هذه الإمكانية إجراء اختبار خريطة العين البصرية على الجهاز قيد الاختبار دون إخراج ساعة متقاطعة، خاصة في اختبار أجهزة الشبكات البصرية أو سيناريوهات اختبار منتجات BOB في تطبيقات PON.
يحتوي جهاز استعادة الساعة على منفذ بصري SFP28/56 لسهولة الوصول إلى وحدات SFP28/56 و SR و LR و BIDI البصرية التقليدية. سواء كانت إشارة NRZ أو إشارة PAM4، يمكن لجهاز استعادة الساعة U9720A 32G التعامل معها بفعالية. يعتمد مبدأ عملها بشكل أساسي على تحويل الإشارة الضوئية إلى إشارة كهربائية، واستخراج الساعة من الإشارة الكهربائية، ثم إخراج إشارة الساعة كإشارة تشغيل لجهاز راسم الذبذبات.
المواصفات
| رقم. | المؤشر الفني | الحد الأقصى | الحد الأدنى | الوحدة |
| 1 | نطاق معدل البيانات | 29 | 25 | جيجابت في الثانية/جيجابود |
| 2 | نطاق الطول الموجي (أحادي الوضع/متعدد الأوضاع يحدده الوحدة) | 1650 | 800 | نانومتر |
| 3 | نطاق الإدخال البصري (يحدده حساسية الوحدة) | +3 | -12 | ديسيبل مللي واط |
| 4 | نسبة تقسيم تردد إخراج استعادة الساعة | 2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 | سعة الساعة الكهربائية الناتجة | 500 (القيمة النموذجية) | مللي فولت ذروة إلى ذروة | |
| 6 | سعة الإخراج التفاضلي لساعة CML | 800 | 200 | مللي فولت ذروة إلى ذروة |
| 7 | ارتعاش إخراج الساعة بشكل عشوائي | 800 | 300 | فيمتو ثانية |
| 8 | تردد الساعة (28.1 جيجابت في الثانية كمثال) | 14.05 | 0.11 | جيجاهرتز |
| 9 | كشف فقدان الإشارة الداخلي (LOS) | 128 (زيادة التحميل) | 5 (الحساسية) | مللي فولت |
| 10 | جهد إمداد الطاقة (جهد إدخال الطاقة الخارجي) | 5.5 | 4 | فولت |
| 11 | درجة حرارة التشغيل | 70 | 10 | ℃ |
| 12 | نوع الوحدة التكيفية (يدعم إشارات NRZ و PAM4) | SFP28/56,SR,LR,BIDI | ||
