تفاصيل المنتج:
|
| عرض النطاق الترددي @ 20 ديسيبل: | ＜ 0.5 نانومتر | عرض النطاق الترددي @ 3 ديسيبل: | ＜ 0.1 نانومتر |
|---|---|---|---|
| الطول الموجي الاختياري: | 1271/1291/1311/1331 | درجة حرارة التشغيل: | 0 +40 |
| أبعاد: | 235 ملم عرض ، 55 ملم ارتفاع ، 320 ملم د | رقم الطراز: | U8134 |
| إبراز: | مصدر ضوء ليزر DFB متعدد القنوات,مصدر ضوء الليزر DFB قابل للتخصيص,Customizable Wavelength DFB Laser Light Source |
||

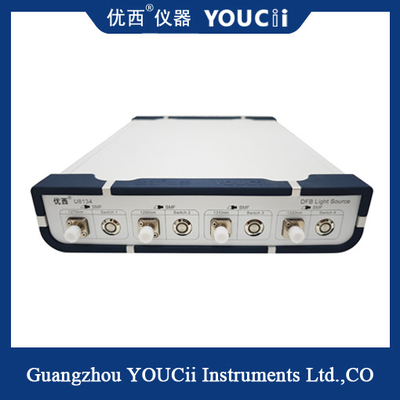

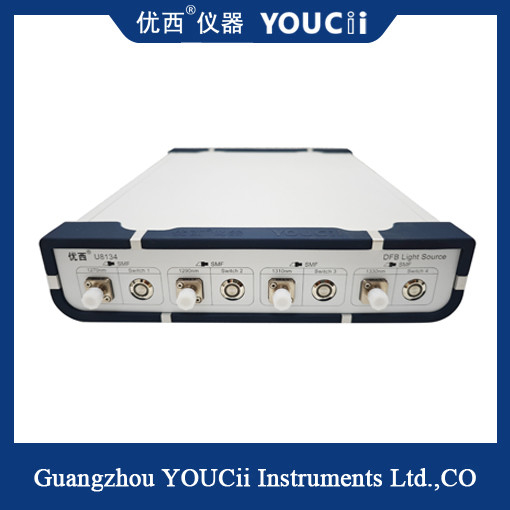

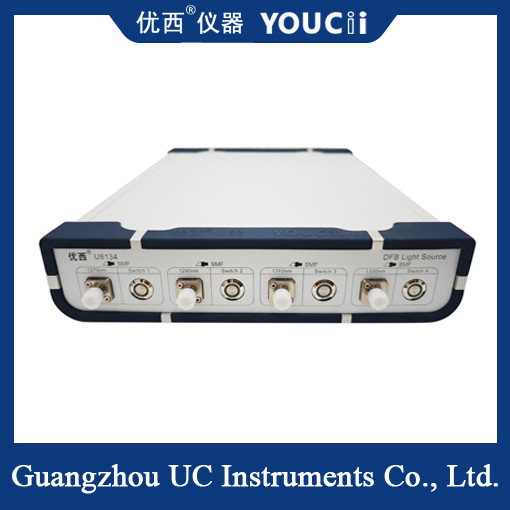

طول الموجة قابل للتخصيص مصدر الضوء متعدد القنوات DFB مصدر الضوء الليزر
المخطط
يمكن استخدام مصدر ضوء ليزر متعدد القنوات U813n في جهاز WDM CWDM ، جهاز WDM DWDM عالي الدقة ، جهاز AWG من صفحة شبكة الموجهات الضوئية ، جهاز PLC الموجهات الضوئية المستوية ،مكبرات البصرية EDFA وغيرها من قياسات وتطبيقات الألياف البصرية العامةمناسبة بشكل خاص للإنتاج الضخم لشركات الارتباط ومكونات PLC الموجهة بالأمواج البصرية المستوية.
نقطة مميزة
مصدر الضوء الليزر متعدد القنوات U813n له خصائص استقرار الخروج العالي وحجم صغير والبدء السريع.يمكن أن يوفر جهاز مصدر الضوء قنوات متعددة من إشارات إخراج مصدر الضوء بطول موجة ثابتةقوانغتشو يوكسي يمكن أيضا وفقا لاحتياجات العملاء، مخصصة 850, 980, 1250,12701610،1625 نانومتر، إلخ. أي اثنين أو أربعة أو أكثر من أطوال الموجات من مجموعة من أجهزة مصدر الضوء.
المواصفات
| 型号# النموذج # | يو8134 | |
| حزمة الجهاز | الفراشة | |
| طول موجة اختياري | 1271/1291/1311/1331 | |
| دقة طول الموجة | ± 0.5 nm | |
| الطاقة الخارجة | ≥8.0mW | |
| نوع الجهاز | FC/APC (يمكن تخصيص محول آخر) | |
| عرض النطاق الترددي @ 3 ديسيبل | < 0.1 nm | |
| عرض النطاق الترددي @ 20 ديسيبل | < 0.5 نانومتر | |
|
قوة الخروج الاستقرار في غضون 15 دقيقة |
≤ ± 0.005 ديسيبل | |
|
استقرار الطاقة في غضون 8 ساعات |
≤±0.05 ديسيبل | |
| SMSR | > 40 ديسيبل | |
| درجة حرارة العملية | 0 ≈ +40 درجة مئوية | |
| درجة حرارة التخزين | -30 ̊+80 °C | |
| الأبعاد | 235 ملم غرباً، 55 ملم شمالاً، 320 ملم غرباً | |
| الوزن | 3.0 كجم | |
ملاحظة:نموذج قناة واحدة: U8121/U8131، نموذج قناة مزدوجة: U8122/U8132، نموذج أربع قنوات: U8124/U8134، الخ
متطلبات الطاقة
الآلات تتوافق مع لوائح الفئة الثانية من ارتفاع الجهد. الجهد العامل هو 100 ~ 240 فولت الجهد التيار المتردد، نطاق التردد هو 48 ~ 66 هرتز، الجهد العامل هو 115 فولت،الحد الأقصى لاستهلاك التيار هو 230mAعندما يكون الجهد العامل 230 فولت ، يكون الاستهلاك الحد الأقصى للتيار 120mA.
وفقًا للمعايير الدولية للسلامة ، تم تجهيز الجهاز بخيط طاقة ذو 3 نواة يلبي المعيار الوطني.توصيل كابل الطاقة فقط إلى مصدر الطاقة مع حماية الأرض.
واجهة مخرج مصدر الضوء
واجهة رابط مصدر الضوء لإخراج إشارة الليزر. حدد رابط FC / PC أو FC / APC وألياف SMF أو MMF وفقًا لتسمية نوع الألياف المشار إليها على لوحة الأجهزة.
تظهر علامة طول الموجة قيمة طول الموجة للقناة المقابلة.
