تفاصيل المنتج:
|
Model: | U8340 | Wavelength Range: | 1200 ~ 1610 nm |
---|---|---|---|
Insertion Loss: | < 1.0 dB | Max SOP Transit Time: | 360°/ sec |
Rotation Speed Dynamic Range: | 1600 step | Angular Accuracy: | ±.00024° |
إبراز: | مولد استقطاب عالي الكفاءة,مولد استقطاب عالي الكفاءة ويتم التحكم به كهربائياً,Highly Efficient Electrically Controlled Polarization Generator |
مولد الاستقطاب المتحكم فيه كهربائيًا عالي الكفاءة

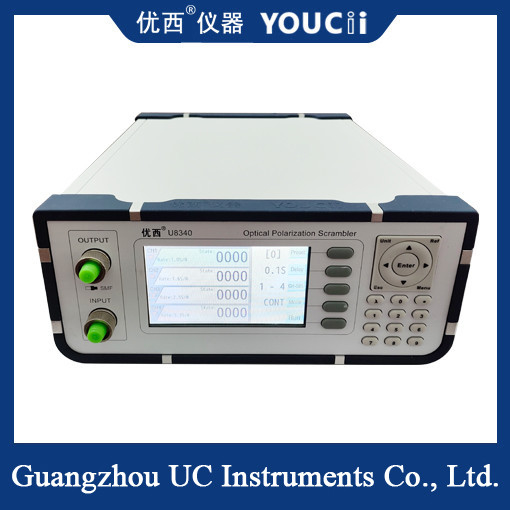

جهاز تشويش الاستقطاب الآلي U8340 هو جهاز تشويش استقطاب يتم التحكم فيه آليًا عن طريق البرنامج. تعمل قدرته على التحكم في الاستقطاب على تحسين سرعة القياس ودقته وإنتاجيته الإجمالية. يتيح الطول المستمر للألياف طاقة عالية وفقدان إدخال منخفض للغاية. يوفر هذا التصميم مجموعة واسعة من معدلات المسح التلقائي ودقة زاوية متزايدة عالية. أثبت تصميم حلقة المقبض ذات الأربع ألياف أنه يوفر تحكمًا ممتازًا مع اختلافات طاقة منخفضة للغاية (PDL). يسمح هذا التصميم الموثوق به بمجموعة واسعة من التطبيقات من اختبار المكونات إلى الأنشطة المتعلقة بـ PMD.
تشمل الأنواع الرئيسية لمولدات الاستقطاب مولد استقطاب اللوحة الموجية ومولد الاستقطاب بالألياف الضوئية. يستخدم مولد استقطاب اللوحة الموجية عادةً مبدأ تأخير الطور للتحكم في حالة الاستقطاب، بينما يدرك مولد الاستقطاب بالألياف الضوئية التحكم في حالة الاستقطاب من خلال تأثير الانكسار في الألياف.
تحديد
رقم الموديل | U8340 |
المبدأ | 4 حلقة مقبض ألياف آلية |
نطاق الطول الموجي | 1200 ~ 1610 نانومتر |
فقدان الإدخال | < 1.0 ديسيبل |
فقدان العائد | > 50 ديسيبل (PC) / >60 ديسيبل (APC) |
نسبة انقراض الاستقطاب | 40 ديسيبل |
PDL | < 0.01 ديسيبل |
الحد الأقصى لطاقة الإشارة | +30 ديسيبل مللي واط |
الحد الأقصى لوقت عبور SOP | 360 درجة / ثانية |
دقة الدوران | 0.1125 درجة / خطوة |
الدقة الزاوية | ±.00024 درجة |
إمكانية تكرار الزاوية | ±.014 درجة |
النطاق الديناميكي لسرعة الدوران | 1600 خطوة |
وقت الاستقرار | 1 ~ 99.9 ثانية / استمرارية |
عدد إعدادات معدل المسح التلقائي | 10 |
الموصل الضوئي | FC/PC / FC/APC |
الواجهة | RS232 و USB |
الطاقة | 100 ~ 240 فولت تيار متردد، 50 - 60 هرتز |
درجة حرارة التشغيل | 0 ~ +40 درجة مئوية |
درجة حرارة التخزين | -30 ~ +80 درجة مئوية |
الأبعاد | 245 ملم عرض، 105 ملم ارتفاع، 320 ملم عمق |
الوزن | 4.0 كجم |
