دعم 32Gbaud PAM4 CDR لنظام NRZ و PAM4

دعم 32Gbaud PAM4 CDR لنظام NRZ و PAM4

لمحة عامة عن المنتج

جهاز استرداد الساعة يمكن أن يستقبل إشارة بيانات المدخلات (أو الساعة) ، وقفلها باستخدام دائرة حلقة مقفلة مرحلة (PLL) ، وإخراج ساعة استرداد.يمكن استخدام الساعة المستردة كمرجع زمني للموسوسكوب أو BERTعندما يختبر أوسيلوسكوب أخذ العينات نمط العين البصرية وشكل الموجة ، هناك حاجة إلى ساعة التقاطع بنفس الأصل كما الإشارة المقاسة لتشغيل.يتم استخدام وحدة CDR (استرداد الساعة) بشكل رئيسي لجمع عينات اختبار أوسيلوسكوب خريطة العين البصرية، ولكنه لا يوفر بيئة اختبار ساعة التشغيل، التطبيق النموذجي هو اختبار معدات الشبكة البصرية،لأن الجهاز المقاس نفسه ليس لديه خروج ساعة تقسيم التردد، في اختبار خريطة العين البصرية تحتاج إلى استعادة إشارة الساعة لتشغيل أوسيلوسكوب أخذ العينات.

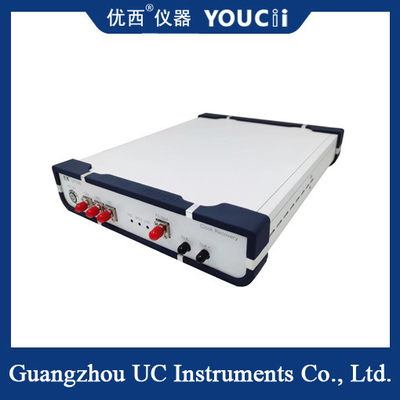

U9720B CDR مع محول واجهة FC البصرية ، مناسبة لـ SFP28/56 التقليدية ، SR ، LR و BIDI ووحدات أخرى للوصول إلى الإشارة البصرية ، تدعم إشارات NRZ و PAM4 ،واجهة FC البصرية لاستقبال الإشارات البصرية إلى إشارات كهربائية، سي دي آر ثم استخراج ساعة الإشارة والإخراج. تستخدم إشارة الساعة بشكل رئيسي كإشارة تشغيل من أوسيلوسكوب.

المعايير الرئيسية لـ CDR:
1) نطاق استعادة الساعة: 25 ~ 32 جيجابايت في الثانية ((GBaud) ؛
2) دعم كل من إشارات NRZ و PAM4 ؛
3) نطاق طول الموجة: دعم وضع واحد 1250 ~ 1650 nm.
4) نطاق المدخلات البصرية: +5 ~ -15dBm
5) نسبة تقسيم تردد خروجه الساعة: 2/8/32/40؛
6) نطاق الساعة الكهربائية الخارجة: زوج التيار المتردد / 200 ~ 800mVpp ؛
7) نسبة الطيف (يمكن تحديدها حسب المستخدم): 10% (CDR) -90% (output)
8) دعم استعادة الإشارات البصرية ذات الوضع الواحد؛
9) نوع الواجهة البصرية: الواجهة البصرية FC/PC.
10) نوع الواجهة الكهربائية: 40GHz 2.92mm الإناث

المواصفات
