تفاصيل المنتج:
|
| نطاق التوهين: | ≥ 40 ديسيبل | نوع الجهد: | 3.0 فولت أو 5.0 فولت |
|---|---|---|---|
| جهد التشغيل: | 12 فولت | درجة حرارة العمل: | 0-50 درجة مئوية |
| البعد: | (طول) 45×(عرض) 41×(ارتفاع) 9.7 ±0.2 مم | نوع الجهاز: | مخصصة |
| وقت التبديل: | ≤ 10 مللي ثانية (التبديل المتسلسل المجاور) | ||
| إبراز: | محول بصري عالي السرعة,1*8 مفتاح بصري,1310/1550nm مفتاح بصري,1*8 Optical Switch,1310/1550nm Optical Switch |
||

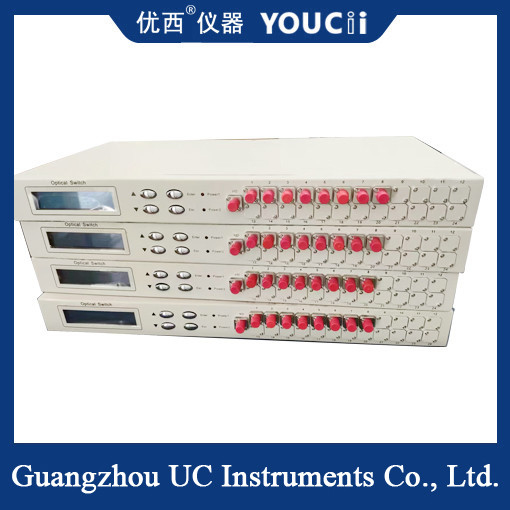

1*8 متعدد القنوات فائقة السرعة البصرية 1310/1550nm تستخدم على نطاق واسع
المفتاح البصري ذو 8 قنوات، كما يوحي الاسم، هو جهاز تبديل بصري مع 8 قنوات مستقلة.يسمح للإشارات البصرية بالتبديل بمرونة بين هذه القنوات لتلبية احتياجات سيناريوهات التطبيق المختلفة.
النوع الرئيسي
وفقا لمبادئ التنفيذ المختلفة والوسائل التقنية ، يمكن تقسيم المفتاح البصري ذو 8 قنوات إلى مجموعة متنوعة من الأنواع ، بما في ذلك على سبيل المثال لا الحصر:
المفتاح البصري الميكانيكي: من خلال حركة الهياكل الميكانيكية (مثل المرايا الصغيرة ، الذراعين الدورانية ، إلخ)) لتغيير اتجاه المسار البصري لتحقيق تبديل الإشارات البصريةهذا النوع من المفتاح البصري عادة ما يكون لديه استقرار عالية وموثوقية، ولكن سرعة التبديل بطيئة نسبيا.
المفتاح البصري MEMS (المفتاح البصري للنظام الكهربائي الميكرو-الميكانيكي) : استخدام التكنولوجيا الإلكترونية الدقيقة لتصنيع الهياكل الميكانيكية الصغيرة لتحقيق تبديل الإشارات البصرية.المفاتيح البصرية MEMS تجمع بين استقرار المفاتيح البصرية الميكانيكية مع السرعة العالية للأجهزة الإلكترونية، ولها مزايا الحجم الصغير، والوزن الخفيف، وانخفاض استهلاك الطاقة وسرعة التبديل السريعة.
مفتاح الكهربائية البصرية: يغير مؤشر انكسار المادة من خلال تأثيرات الكهربائية البصرية (مثل تأثير باكر) ، ثم يتحكم في مسار انتشار الإشارة البصرية.عادة ما يكون للمفتاحات الكهربائية البصرية سرعات تشغيل أعلى وعرض النطاق الترددي الأوسع، ولكن قد تتطلب جهد محرك أعلى.
المواصفات
| رقم النوع | U8418 |
| طول موجة التشغيل | 1260 1650nm |
| طول موجة الاختبار | 1310nm / 1550 nm |
| خسارة الإدراج | ≤1.2 ديسيبل |
| التكرارية | ≤ ± 0.05 ديسيبل |
| خسارة العائد | ≥50 ديسيبل |
| الصوت المتقاطع | ≥ 55 ديسيبل |
| خسارة تعتمد على طول الموجة | ≤0.25 |
| الخسارة المعتمدة على الاستقطاب | ≤0.02 |
| وقت التحول | ≤ 10ms ((التبديل التسلسلي المجاور) |
| نوع الألياف | SM ((9/125um) |
| نموذج الاتصال | FC/PC |
| ميناء المراقبة | RJ45، RS-232 |
| إمدادات الطاقة للعمل | التيار المتردد: 85 264 ((50/60Hz) |
| درجة حرارة العمل | -5 ′′ + 60 درجة مئوية |
| درجة حرارة التخزين | -40 ️ + 80 درجة مئوية |
| نوع الهيكل | 19 بوصة قياسي 1U رف ((483 × 220 × 44mm) |
سيناريو التطبيق
تم استخدام المفتاح البصري 8 قنوات على نطاق واسع في الاتصالات البصرية والاستشعار البصري والاختبار البصري ومجالات أخرى. على سبيل المثال:
شبكة الاتصالات البصرية: في نظام تقسيم الموجات المتعدد (WDM) ، يمكن استخدام مفتاح بصري من 8 قنوات لتوجيه الإشارة البصرية وحمايتها واستعادتها.
أنظمة الاستشعار البصري: في أنظمة استشعار الألياف البصرية الموزعة ، يمكن استخدام مفاتيح البصرية ذات 8 قنوات لتحقيق قياس متعدد النقاط في وقت واحد ،تحسين كفاءة ودقة نظام الاستشعار.
معدات الاختبار البصرية: أثناء اختبار الأجهزة والأنظمة البصرية،يمكن استخدام المفاتيح البصرية 8 قنوات لمحاكاة ظروف مسار بصري مختلفة لتقييم وتحسين أداء الأجهزة والأنظمة البصرية.
