تفاصيل المنتج:
|
| النموذج: | يو8134H-20 | نوع الجهاز: | FC / APC |
|---|---|---|---|
| عدد القنوات: | 4 | اللون: | الفضة |
| واجهة الاتصالات: | USB | نوع الألياف: | وضع واحد |
| البعد: | هيكل الرف 2U | ||
| إبراز: | مصدر الضوء DFB الطول الموجي المخصص,مصدر ضوء DFB متعدد القنوات,مصدر ضوء DFB عالي الطاقة,Multi Channel DFB Light Source,High Power DFB Light Source |
||

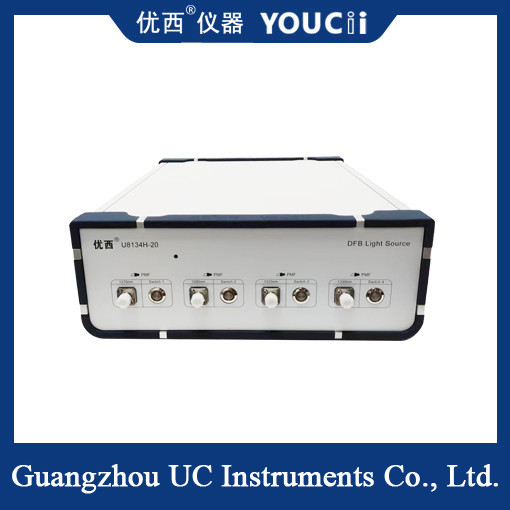

مصدر ضوء DFB متعدد القنوات عالي الطاقة يمكن تخصيص الطول الموجي
مصدر الضوء رباعي القنوات DFB عالي الطاقة هو جهاز ليزر ألياف عالي الأداء يجمع بين الخصائص الممتازة لليزر DFB (التغذية الراجعة الموزعة) مع تصميم متعدد القنوات لتوفير خرج ليزر مستقر وموثوق به وعالي الطاقة.
تشتهر ليزرات DFB بتماسكها العالي، وترددها الفردي، وخصائص الإخراج أحادي الوضع الطولي، وتستخدم على نطاق واسع في اتصالات الألياف الضوئية والاستشعار والقياس وغيرها من المجالات. يشير مصدر الضوء رباعي القنوات DFB عالي الطاقة إلى القدرة على إخراج أربعة أطوال موجية مختلفة لليزر DFB في نفس الوقت، ولكل قناة طاقة خرج عالية.
الخصائص التقنية
خرج عالي الطاقة:
يمكن لمصدر الضوء توفير طاقة خرج عالية لتلبية مجموعة متنوعة من التطبيقات التي تتطلب ليزر عالي الطاقة. تعتمد طاقة الخرج المحددة على مستوى التصميم والتصنيع للجهاز، ولكن عادة ما يمكن تحقيق قيمة أعلى.
اختيار متعدد الأطوال الموجية:
تتوفر أربع قنوات أطوال موجية مستقلة تغطي أطوال موجية شائعة للاتصالات والاستشعار مثل 850 نانومتر و 980 نانومتر و 1270 نانومتر إلى 1610 نانومتر (قد تختلف نطاقات الأطوال الموجية المحددة حسب المنتج). يمكن للمستخدمين اختيار مجموعة الأطوال الموجية المناسبة وفقًا للاحتياجات الفعلية.
استقرار عالي:
تضمن تقنيات التحكم التلقائي في الطاقة (APC) والتحكم التلقائي في درجة الحرارة (ATC) عالية الدقة استقرارًا قصير الأجل وطويل الأجل لخرج مصدر الضوء. هذا الاستقرار ضروري للقياس الدقيق والمراقبة طويلة الأجل.
تحكم ذكي:
يمكن توصيله بالكمبيوتر لعرض طاقة الخرج والطول الموجي والمعلمات الرئيسية الأخرى في الوقت الفعلي.
الحجم والوزن:
عادة ما يكون هيكل 1U/2U، وهو سهل الوضع في المختبر أو على خط الإنتاج. يختلف الحجم والوزن المحدد من منتج لآخر، ولكنه بشكل عام حجم معتدل، سهل التعامل والتشغيل.
تخصيص
| رقم الموديل | U8134H-20 | |
| حزمة الجهاز | فراشة | |
| الطول الموجي الاختياري | 1271/1291/1311/1331 | |
| دقة الطول الموجي | ± 0.5 نانومتر | |
| طاقة الخرج | ≥100mW | |
| نوع الموصل | FC/APC (يمكن تخصيص محول آخر) | |
| عرض النطاق الترددي @ 3 ديسيبل | ＜ 0.1 نانومتر | |
| عرض النطاق الترددي @ 20 ديسيبل | ＜ 0.5 نانومتر | |
| استقرار طاقة الخرج في غضون 15 دقيقة | ≤±0.005 ديسيبل | |
| استقرار طاقة الخرج في غضون 8 ساعات | ≤±0. 05 ديسيبل | |
| SMSR | ＞ 40 ديسيبل | |
| درجة حرارة التشغيل | 0～ +40 ℃ | |
| درجة حرارة التخزين | -30～+80 ℃ | |
| الأبعاد | 235 مم عرض، 55 مم ارتفاع، 320 مم عمق | |
| الوزن | 3.0 كجم | |
ملاحظة:نموذج أحادي القناة: U8121/U8131، نموذج ثنائي القناة: U8122/U8132، نموذج رباعي القنوات: U8124/U8134، إلخ
مجال التطبيق
اتصالات الألياف الضوئية:
يستخدم كجهاز إرسال في نظام تقسيم الإرسال المتعدد بكثافة الطول الموجي (DWDM) لتحسين سعة الإرسال وكفاءة النظام.
الاستشعار بالألياف الضوئية:
تستخدم خصائص التماسك العالي والتردد الفردي لليزر DFB لتطبيقات الاستشعار بالألياف الضوئية عالية الدقة، مثل قياس درجة الحرارة والضغط والإجهاد والمعلمات الأخرى.
تصنيع واختبار الأجهزة الضوئية:
يستخدم كمصدر ضوء قياسي في عملية إنتاج الأجهزة الضوئية السلبية والنشطة، ويقوم بإجراء تجارب واختبارات مختلفة للألياف. يمكن استخدامه أيضًا للكشف عن الإنتاج الضخم للأجهزة الضوئية مثل المزدوجات ومكونات الموجات الضوئية المستوية (PLC).
البحث والتدريس:
في مجال البحث العلمي، يستخدم في أبحاث القياسات الكهروضوئية، واختبار الألياف الضوئية، وما إلى ذلك. في مجال التدريس، يمكن استخدامه كمعدات تجريبية لمساعدة الطلاب على فهم مبدأ وتطبيق ليزرات الألياف.
