تفاصيل المنتج:
|
| درجة حرارة تخزين: | -30 درجة مئوية + 80 درجة مئوية | SMSR: | ＞ 35 ديسيبل (850/980 نانومتر)، ，＞ 40 ديسيبل (1270 نانومتر وما إلى ذلك) |
|---|---|---|---|
| استقرار الإخراج: | < 0.05 ديسيبل | نطاق مراقبة الطاقة: | +25 ~ -55 ديسيبل |
| درجة حرارة التخزين: | -40-85 | حزمة الجهاز: | TO/الفراشة |
| الدقة النسبية: | ± 0.02 ديسيبل | فترة الضمان: | سنتان |
| إبراز: | مصدر الليزر 1330nm DFB,مصدر ليزر DFB عالي الطاقة,4 قنوات DFB مصدر ليزر,High Power DFB Laser Source,Four Channel DFB Laser Source |
||

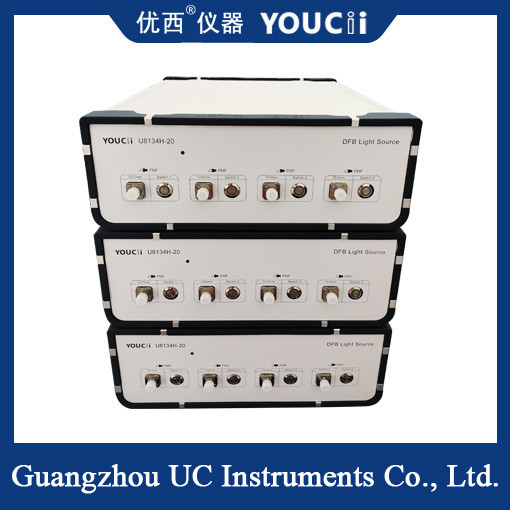

مصدر ليزر DFB عالي الطاقة بأربعة قنوات 1270/1290/1310/1330 نانومتر
يُعد مصدر ليزر DFB U8134H-20 20dBm حلاً عالي الأداء مصممًا خصيصًا لإرسال إشارات CWDM لمسافات طويلة واختبار الوحدات النمطية. إنه يوفر أداءً ممتازًا لمجموعة واسعة من تطبيقات اختبار وقياس الألياف الضوئية.
يُعد مصدر ليزر DFB CWDM U8134H-20 20dBm مصدر ضوء مضغوط وعالي الطاقة ومستقر للغاية مصمم لتطبيقات الطول الموجي الثابت. تقدم Guangzhou UC حلولاً قابلة للتخصيص بما يصل إلى 16 قناة تغطي نطاق CWDM، مما يوفر المرونة لتكوينات الشبكة المختلفة.
التطبيقات:
★ إرسال CWDM لمسافات طويلة؛
★ اختبار فقدان الإدخال وفقدان العودة لمكونات WDM و AWG و PLC؛
★ اختبار فقدان الإدخال وفقدان العودة للمقرنات؛
★ اختبار مستشعر الألياف وكابل الألياف؛
★ قياسات PMD و PDL؛
★ اختبار الألياف الضوئية في مختبر البحث والتطوير في مجال الاتصالات؛
★ اختبار جهاز الإرسال والاستقبال CWDM/LAN WDM.
المواصفات
| رقم الموديل | U8134H-20 |
| حزمة الجهاز | فراشة |
| الطول الموجي الاختياري | 1270، 1290، 1310، 1330 نانومتر (الأطوال الموجية الأخرى اختيارية) |
| دقة الطول الموجي | ± 2 نانومتر |
| طاقة الإخراج | 100mW (20dBm) |
| نوع الموصل | FC/APC (يمكن تخصيص محول آخر) |
| عرض النطاق الترددي @ 3 ديسيبل | ＜ 0.1 نانومتر |
| عرض النطاق الترددي @ 20 ديسيبل | ＜0.5 نانومتر |
|
استقرار طاقة الإخراج خلال 15 دقيقة |
±0.01 ديسيبل |
|
استقرار طاقة الإخراج خلال 8 ساعات |
±0. 05 ديسيبل |
| SMSR | ＞ 45 ديسيبل |
| درجة حرارة التشغيل | 0～ +40 ℃ |
| درجة حرارة التخزين | -30～+80 ℃ |
| الأبعاد | 285 مم عرض، 105 مم ارتفاع، 360 مم عمق |
| الوزن | 5.0 كجم |
ملاحظة:قناة واحدة: U8131H؛ قناتان: U8132H؛ أربع قنوات: U8134H وما يصل إلى 16 قناة اختيارية.
خصائص مصدر ليزر DFB عالي الطاقة
خرج طاقة عالي: يمكن لمصادر ليزر DFB عالية الطاقة توفير خرج ليزر عالي الطاقة على نطاق واسع من الأطوال الموجية لتلبية مجموعة متنوعة من سيناريوهات التطبيقات عالية الطاقة.
استقرار عالي: نظرًا لأن ليزر DFB يتمتع بدرجة عالية من استقرار التردد، فإن الطول الموجي الناتج لمصدر ليزر DFB عالي الطاقة يكون أيضًا مستقرًا جدًا، مما يساعد على ضمان التشغيل المستقر طويل الأجل للنظام.
عرض خط ضيق: يكون العرض الطيفي لمصادر ليزر DFB عالية الطاقة صغيرًا، وعادة ما يكون أقل من 10 ميجاهرتز، مما يساعد على تحسين التماسك ونسبة الإشارة إلى الضوضاء للإشارة الضوئية.
تكامل عالي: ليزرات DFB مدمجة ومناسبة لتصميم النظام المتكامل للغاية، مما يسهل تحقيق أنظمة كهروضوئية عالية الأداء في مساحات محدودة.
