تفاصيل المنتج:
|
| وحدة بسيطة: | 1310/1550 نانومتر | SNR: | ≥25 ديسيبل |
|---|---|---|---|
| حجم الشاشة: | 5.6 | نطاق معدل البيانات: | 25 ~ 32 جرام |
| مسافة الاختبار: | 50 كيلومتر | النوع: | محمول باليد |
| تكبير: | 224 مرة | ||
| إبراز: | أداة البناء OTDR,اختبار متعدد الوظائف OTDR,أداة بناء الألياف OTDR,Multifunctional Tester OTDR,Fiber Construction Tool OTDR |
||

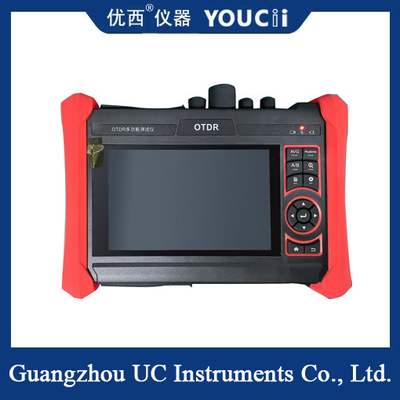

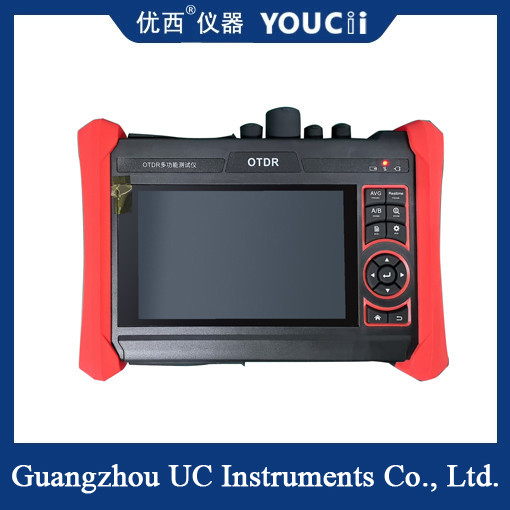

أداة بناء الألياف البصرية OTDR متعددة الوظائف
OTDR هو أداة لفهم التكافل والعيوب والكسر والربط المشترك والخصائص الأخرى للألياف الضوئية من خلال تحليل منحنى القياس.يستخدم لقياس الضعف من الألياف البصرية، وتخفيف الاتصال ومعرفة العيب، ومشاهدة توزيع الخسائر على طول الألياف البصرية، انها أداة ضرورية في البناء،صيانة ومراقبة الألياف البصرية.
| المواصفات التقنية لـ OTDR | ||||||||
| طول الموجة (nm)اختياري * | 1310/1550 | 1610 | ||||||
| النطاق الديناميكي ((dB)2 اختياري* | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 |
| عرض النبض (ns) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |||||||
| نطاق الاختبار | ≤ 150 كم | |||||||
| المنطقة العمياء للحدث (م)3 | ≤2m | |||||||
| المنطقة العمياء للتخفيف (م)3 | ≤10m | |||||||
| الخطيّة (dB/dB) | ±0.05 ديسيبل/ديسيبل | |||||||
| عتبة الخسارة (dB) | 0.05 | |||||||
| نسبة دقة الخسارة (dB) | 0.01 | |||||||
| الحد الأدنى لتحديد المسافة | 0.05 | |||||||
| نقطة أخذ العينات ((K) | 32-128 | |||||||
| عدم اليقين بالمسافة (m) | ±(1 م + 5 × 10- 5× المسافة + فترة أخذ العينات) | |||||||
| مسافة النطاق (كيلومتر) | 0.5,1,2,5,10,25,50,100,200 | |||||||
| المدة النموذجية لتحديث الفيديو في الوقت الحقيقي | 1s | |||||||
| تنسيق الملف | تنسيق SOR القياسي/PDF/EXCEL | |||||||
| مدة القياس | 5 ثانية، 10 ثانية، 15 ثانية، 30 ثانية، 1 دقيقة، 2 دقيقة، و 3 دقيقة قابلة للاختيار | |||||||
| التخزين | بطاقة فلاش (EMMC) 8G + TF | |||||||
| نوع الواجهة | SC-PC | |||||||
|
ملاحظات: 1المواصفات التقنية تصف الأداء المضمون للمعدة عند استخدام عدادات توصيل نموذج PC النموذجي للقياس ،بدون النظر إلى عدم اليقين الناجم عن انكسار الألياف البصرية. 2النطاق الديناميكي هو البيانات التي تم قياسها في حالة عرض النبض الأقصى و 3 دقائق من متوسط الوقت. النطاق الديناميكي هو البيانات التي تم قياسها في حالة 200 كم / 2000ns / 3 دقيقة. 3- ظروف قياس المنطقة العمياء: حدث الانعكاس في حدود 5 كم، قوة الانعكاس 45 ديسيبل. يقاس من خلال الحد الأدنى من عرض النبض. |
||||||||
| المواصفات | |||
| الحجم والعرض | 5.4 بوصة IPS شاشة لمس، 1920 * 1152 دقة | ||
| منفذ الشبكة | 10/100/1000M تكييف تلقائي | ||
| الـ (ويفاي) | بنيت في 2.4G واي فاي، سرعات150M، عرض صورة الكاميرا اللاسلكية | ||
| اختبار H.265 الرئيسي | H.265 و H.264 IP ، عرض فيديو 4K عبر التيار الرئيسي | ||
| اختبار كاميرا IP | دعم 500 علامة تجارية اختبار كاميرا IP | ||
| اكتشاف الملكية الفكرية | فحص تلقائي لعنوان شبكة IP كامل | ||
| اختبار الكاميرا المتجانسة عالية الدقة | اختبار الكاميرا TVI 5.0/ CVI 4.0/ AHD 4.0، قائمة التحكم في UTC والاتصال OSD* اختياري | ||
| اختبار كاميرا CVBS | 1 قناة مدخل BNC و 1 قناة BNC خروج حلقة، NTSC/PAL (أوتوماتيكيتكييف)* اختياري | ||
| تصوير تكبير | 4x تكبير، تكبير الصورة، لقطة الشاشة، حفظ، عرض وتسجيل وإعادة تشغيل | ||
| اختبار TDR للكابل RJ45 | كابل الاختبارs الطول، اختبار أقصى تصل إلى 600 متر | ||
| مدخلات HDMI | مدخل HDMI 4K 60FPS*اختياري | ||
| مدخل VGA | دعم مدخلات VGA*اختياري | ||
| طاقة الخروج | 48 فولت PoE / 24V2A / 12V 3A / 5V 2A طاقة إخراج | ||
| اختبار كابل UTP | اختبار حالة اتصال كابل UTP وعرضها على الشاشة. قراءة الرقم على الشاشة. اكتشاف نقطة العيب القريبة والمتوسطة والبعيدة من رابط كابل RJ45، ويمكن أيضا اختبار كابل درع | ||
| مراقبة البيانات | يلتقط ويحلل بيانات الأوامر من جهاز التحكم، ويمكن أيضا إرسال عشرية | ||
| اختبار الشبكة | مسار تتبع، رصد الرابط، خادم DHCP، بلاشينغ الموانئ، اختبار البينغ | ||
| تعقب الكابلات الرقمية | فتشوا كابلات الـ (بي إن سي) و كابلات الشبكة و كابلات الهاتف من كابلات الطعام | ||
| الكهرباء | نطاق الجهد | AC12-1000V | |
| التكرار | 50/60 هرتز | ||
| نوع الإنذار | إنذار مزدوج للضوء والصوت | ||
| المستوى | الفئة الثالثة 1000 فولت / الفئة الرابعة 600 فولت | ||
| اختبار الجهد PoE | قياس مفتاح POE أو جهد إمدادات الطاقة PSE وحالة اتصال الكابل | ||
| تحديد العيوب البصرية | تحديد العيوب البصرية 10mW مع طول موجة 650nm ، تصدر مصادر ليزر حمراء لاختبار ثنيات وتكسير الألياف متعددة الأوضاع وأوضاع واحدة ، نطاق الاختبار 8KM | ||
| مقياس الطاقة البصرية | طول الموجة:16251550nm، 1490nm، 1310nm، 1300nm، 850nm، نطاق القياس ،-70 + 10 dBm، لاختبار الطاقة البصرية وقياس خسارة ارتباط الألياف النسبية | ||
| القوة | |||
| مصدر الطاقة الخارجي | DC 12V ((2A) | ||
| بطارية | بطارية ليثيوم أيون 7.4 فولت 5200mA | ||
| قابلة لإعادة الشحن | بعد شحن ساعتين ونصف ساعة، وقت العمل العادي 11 ساعة | ||
| المعلم | |||
| إعداد التشغيل | قائمة OSD، حدد اللغة المطلوبة: الإنجليزية، البرتغالية، الكورية، الروسية، الإيطالية، الفرنسية، البولندية، الإسبانية، اليابانية، التركية، الألمانية، الصربية، التشيكية، الفيتنامية الخ | ||
| أطفئ السيارة | 5-30 (دقيقة) | ||
| بيئة العمل | |||
| درجة حرارة العمل | -10 درجة مئوية --- +50 درجة مئوية | ||
| رطوبة العمل | 30%-90% | ||
| الأبعاد/الوزن | 264 ملم × 182 ملم × 43 ملم / 1 كجم | ||
قائمة التعبئة
