تفاصيل المنتج:
|
| نطاق القوة: | +5 ~ -85 ديسيبل ، +25 ~ -65 ديسيبل | النطاق الديناميكي: | 32/30 ديسيبل |
|---|---|---|---|
| خسارة العائد: | ＞ 40 ديسيبل | فقدان الإدراج: | <1.0 ديسيبل |
| موصل بصري: | FC / PC / FC / APC | نطاق معدل البيانات: | 25 ~ 32 جرام |
| نوع الجهاز: | InGaAs | ||
| إبراز: | مقياس انعكاس المجال الزمني البصري,أداة صيانة الألياف الضوئية OTDR,عداد انعكاس المجال الزمني البصري otdr,OTDR Optical Fiber Maintenance Tool,OTDR Optical Time Domain Reflectometer |
||

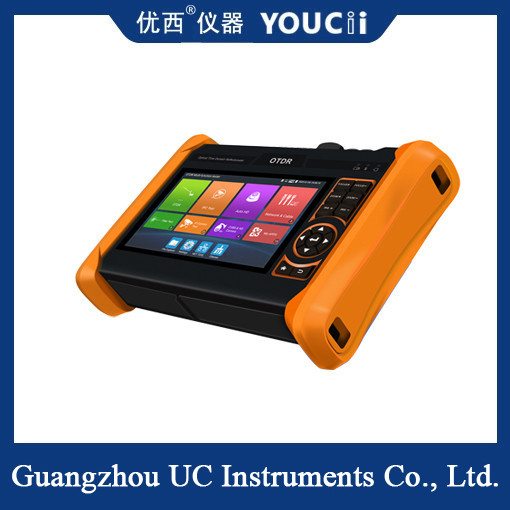

أداة صيانة الألياف الضوئية OTDR
OTDR هو أداة لفهم التكافل والعيوب والكسر والربط المشترك والخصائص الأخرى للألياف الضوئية من خلال تحليل منحنى القياس.يستخدم لقياس الضعف من الألياف البصرية، وتخفيف الاتصال ومعرفة العيب، ومشاهدة توزيع الخسائر على طول الألياف البصرية، انها أداة ضرورية في البناء،صيانة ومراقبة الألياف البصرية.
اتصالات الألياف
قم بتوصيل الألياف إلى الواجهة البصرية العليا لـ OTDR. وهو يتبنى رابط FC-PC البصري.
إشعار:عند استخدام OTDR لقياس الألياف البصرية ، لا يمكن أن يكون ضوء العمل في الألياف البصرية المقاسة موجودًا. أو سيتعرض الأداة للتلف.
اختبار OTDR التلقائي
تلقائي OTDR افتراضيًا، انقر فوق اختبار OTDR أو حدد طول الموجة وعرض النبض ومدة القياس في الإعداد السريع لبدء الاختبار. إعدادات أخرى كما هو موضح أدناه:
| المواصفات التقنية لـ OTDR | ||||||||
| طول الموجة (nm)اختياري * | 1310/1550 | 1610 | ||||||
| النطاق الديناميكي ((dB)2 اختياري* | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 |
| عرض النبض (ns) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |||||||
| نطاق الاختبار | ≤ 150 كم | |||||||
| المنطقة العمياء للحدث (م)3 | ≤2m | |||||||
| المنطقة العمياء للتخفيف (م)3 | ≤10m | |||||||
| الخطيّة (dB/dB) | ±0.05 ديسيبل/ديسيبل | |||||||
| عتبة الخسارة (dB) | 0.05 | |||||||
| نسبة دقة الخسارة (dB) | 0.01 | |||||||
| الحد الأدنى لتحديد المسافة | 0.05 | |||||||
| نقطة أخذ العينات ((K) | 32-128 | |||||||
| عدم اليقين بالمسافة (m) | ±(1 م + 5 × 10- 5× المسافة + فترة أخذ العينات) | |||||||
| مسافة النطاق (كيلومتر) | 0.5,1,2,5,10,25,50,100,200 | |||||||
| المدة النموذجية لتحديث الفيديو في الوقت الحقيقي | 1s | |||||||
| تنسيق الملف | تنسيق SOR القياسي/PDF/EXCEL | |||||||
| مدة القياس | 5 ثانية، 10 ثانية، 15 ثانية، 30 ثانية، 1 دقيقة، 2 دقيقة، و 3 دقيقة قابلة للاختيار | |||||||
| التخزين | بطاقة فلاش (EMMC) 8G + TF | |||||||
| نوع الواجهة | SC-PC | |||||||
|
ملاحظات: 1المواصفات التقنية تصف الأداء المضمون للمعدة عند استخدام عدادات توصيل نموذج PC النموذجي للقياس ،بدون النظر إلى عدم اليقين الناجم عن انكسار الألياف البصرية. 2النطاق الديناميكي هو البيانات التي تم قياسها في حالة عرض النبض الأقصى و 3 دقائق من متوسط الوقت. النطاق الديناميكي هو البيانات التي تم قياسها في حالة 200 كم / 2000ns / 3 دقيقة. 3- ظروف قياس المنطقة العمياء: حدث الانعكاس في حدود 5 كم، قوة الانعكاس 45 ديسيبل. يقاس من خلال الحد الأدنى من عرض النبض. |
||||||||
الملاحظة:** علامة تعني أن الوظائف قابلة للتخصيص!البيانات المذكورة أعلاه هي فقط للإشارة وأي تغيير في ذلك لن يتم إبلاغها مسبقا.اتصل بنا
