تفاصيل المنتج:
|
| وضع اكتساب الإشارة: | أخذ عينات (عادي) ، مغلف ، متوسط | نوع المسبار: | InGaAs |
|---|---|---|---|
| أقصى مسافة للاختبار: | 40 كم | الوزن: | 300 غرام |
| القوة: | ＜ 6 واط | خسارة العائد: | ＞ 40 ديسيبل |
| وضع الاختبار: | ليف واحد | ||
| إبراز: | 40dB اختبار متعدد الوظائف,اختبار متعدد الوظائف OTDR,Multifunctional Tester OTDR |
||

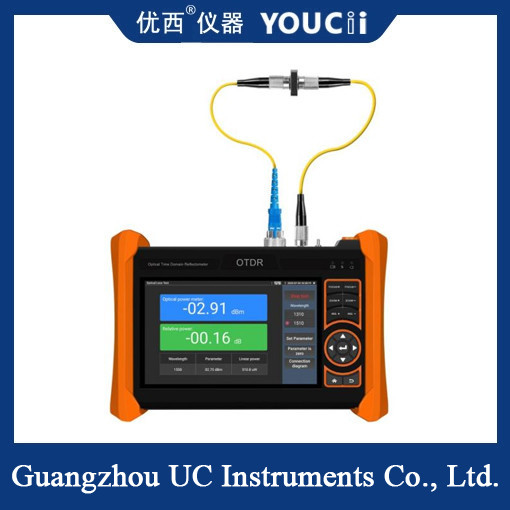

يمكن توصيل اختبار OTDR متعدد الوظائف بمجموعة متنوعة من الأجهزة
قم بتوصيل كاميرا IP إلى منفذ LAN للمختبر IPC ، إذا كان مؤشر رابط منفذ LAN للمختبر أخضر ومؤشر البيانات يتأرجح ،هذا يعني أن الكاميرا الـ " آي بي " ومختبر الـ " آي بي سي " يتواصلان.
أدخل تطبيق IPC Test pro، بعد مسح IP، انقر على عنوان IP الكاميرا، وسوف يقوم الجهاز بتسجيل الدخول تلقائيًا وعرض صورة الكاميرا.
يمكن لإعداد الشبكة تعديل عنوان IP للكاميرا. يمكن لتطبيق Chrome للمختبر تسجيل الدخول إلى موقع الكاميرا لتعديل معلومات IP.
قم بتوصيل كابل BNC إلى منفذ VIDEO IN للمختبر، أدخل AHD/CVI/TVI التطبيقات ستعرض الصورة. قم بتوصيل مخرج الفيديو من كاميرا TVI إلى واجهة "TVI IN" للمختبر IP،سوف تظهر الصورة على جهاز الاختبار.
قم بتوصيل كابل BNC إلى منفذ VIDEO IN و VIDEO OUT ، أدخل واجهة TV OUT ، يمكنك اختبار استمرارية كابل BNC.
DVR أو جهاز آخر HDMI منفذ الخروج الاتصال مع HDMI الجهاز الاختبار في منفذ، وسوف يعرض العداد الصورة المدخلة.
| المواصفات التقنية لـ OTDR | ||||||||
| طول الموجة (nm)اختياري * | 1310/1550 | 1610 | ||||||
| النطاق الديناميكي ((dB)2 اختياري* | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 |
| عرض النبض (ns) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |||||||
| نطاق الاختبار | ≤ 150 كم | |||||||
| المنطقة العمياء للحدث (م)3 | ≤2m | |||||||
| المنطقة العمياء للتخفيف (م)3 | ≤10m | |||||||
| الخطيّة (dB/dB) | ±0.05 ديسيبل/ديسيبل | |||||||
| عتبة الخسارة (dB) | 0.05 | |||||||
| نسبة دقة الخسارة (dB) | 0.01 | |||||||
| الحد الأدنى لتحديد المسافة | 0.05 | |||||||
| نقطة أخذ العينات ((K) | 32-128 | |||||||
| عدم اليقين بالمسافة (m) | ±(1 م + 5 × 10- 5× المسافة + فترة أخذ العينات) | |||||||
| مسافة النطاق (كيلومتر) | 0.5,1,2,5,10,25,50,100,200 | |||||||
| المدة النموذجية لتحديث الفيديو في الوقت الحقيقي | 1s | |||||||
| تنسيق الملف | تنسيق SOR القياسي/PDF/EXCEL | |||||||
| مدة القياس | 5 ثانية، 10 ثانية، 15 ثانية، 30 ثانية، 1 دقيقة، 2 دقيقة، و 3 دقيقة قابلة للاختيار | |||||||
| التخزين | بطاقة فلاش (EMMC) 8G + TF | |||||||
| نوع الواجهة | SC-PC | |||||||
|
ملاحظات: 1المواصفات التقنية تصف الأداء المضمون للمعدة عند استخدام عدادات توصيل نموذج PC النموذجي للقياس ،بدون النظر إلى عدم اليقين الناجم عن انكسار الألياف البصرية. 2النطاق الديناميكي هو البيانات التي تم قياسها في حالة عرض النبض الأقصى و 3 دقائق من متوسط الوقت. النطاق الديناميكي هو البيانات التي تم قياسها في حالة 200 كم / 2000ns / 3 دقيقة. 3- ظروف قياس المنطقة العمياء: حدث الانعكاس في حدود 5 كم، قوة الانعكاس 45 ديسيبل. يقاس من خلال الحد الأدنى من عرض النبض. |
||||||||
