تفاصيل المنتج:
|
| الأبعاد (مم): | 196x30.5x27 | الوزن (جرام): | 250 |
|---|---|---|---|
| درجة حرارة التخزين (℃): | -25－+70 | درجة حرارة التشغيل (℃): | -10－+60 |
| بطارية قاعية ((V)): | بطاريات AAA | خسارة الإدراج ((dB، القيمة النموذجية): | 2.5 (1550nm) |

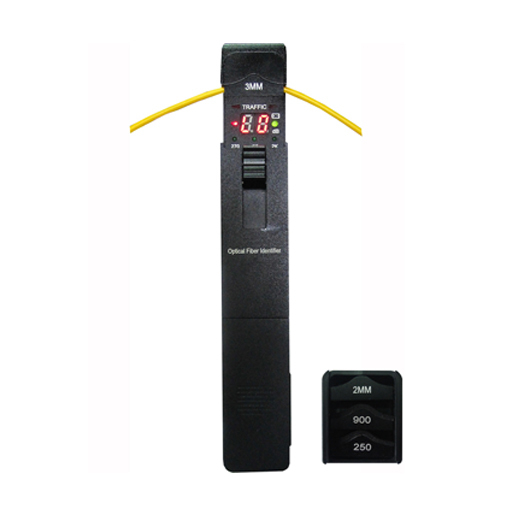

جهاز تحديد الألياف الضوئية المحمول للحفاظ على شبكات الألياف الضوئية
تعتبر أجهزة كشف الألياف الضوئية المحمولة أدوات أساسية لصيانة شبكات الألياف الضوئية. وتتمثل وظيفتها الأساسية في تحديد إشارات الألياف الضوئية في الألياف الضوئية من خلال تقنية الكشف غير التدخلية دون مقاطعة الخدمات. تشمل الوظائف المحددة ما يلي:
كشف الإشارات الضوئية: تحديد ما إذا كان هناك إرسال إشارة ضوئية في الألياف الضوئية وتحديد الألياف الضوئية قيد الاستخدام.
قياس القدرة الضوئية: يعرض قيمة القدرة الضوئية (مثل -16 ديسيبل مللي واط) للمساعدة في تقييم قوة الإشارة.
إشارة الاتجاه: عرض اتجاه إرسال إشارة الضوء (مثل من اليسار إلى اليمين أو من اليمين إلى اليسار) من خلال الأسهم أو مصابيح LED.
التعرف على إشارة التعديل: اكتشاف إشارات التعديل ذات الترددات المحددة والتمييز بين إشارات الخدمة وإشارات الاختبار.
المواصفات
|
رقم الموديل |
U8652 |
|
نطاق الطول الموجي المحدد |
800-1700 نانومتر |
|
نوع الإشارة المحدد |
CW، 270 هرتز ± 5٪,1 كيلو هرتز ± 5٪,2 كيلو هرتز ± 5٪ |
|
نوع الكاشف |
Ø1mm InGaAs 2pcs |
|
نوع المحول |
Ø0.25, Ø0.9, Ø2.0, Ø3.0 |
|
اتجاه الإشارة |
LED يسار ويمين |
|
نطاق اختبار الاتجاه الفردي (ديسيبل مللي واط، CW / 0.9 مم ليف عاري) |
-46 ~ 10 (1310 نانومتر) |
|
-50 ~ 10 (1550 نانومتر) |
|
|
نطاق اختبار طاقة الإشارة (ديسيبل مللي واط، CW / 0.9 مم ليف عاري) |
-50 ~ +10 |
|
عرض تردد الإشارة (هرتز) |
270، 1 كيلو، 2 كيلو |
|
نطاق اختبار التردد (ديسيبل مللي واط، متوسط القيمة) |
Ø0.9، Ø2.0، Ø3.0 -30 ~ 0 (270 هرتز، 1 كيلو هرتز) |
|
Ø0.9، Ø2.0، Ø3.0 -25 ~ 0 (2 كيلو هرتز) |
|
|
Ø0.25 -25 ~ 0 (1 كيلو هرتز، 2 كيلو هرتز) |
|
|
Ø0.25 -20 ~ 0 (2 كيلو هرتز) |
|
|
فقدان الإدخال (ديسيبل، القيمة النموذجية) |
0.8 (1310 نانومتر) |
|
2.5 (1550 نانومتر) |
|
|
بطارية قلويةery(V) |
2pcs AAبطاريات A |
|
درجة حرارة التشغيل (℃) |
-10－+60 |
|
درجة حرارة التخزين (℃) |
-25－+70 |
|
الأبعاد (مم) |
196X30.5X27 |
|
الوزن (جم) |
250 |
سيناريوهات التطبيق
تركيب وصيانة الألياف الضوئية
عند ربط أو قطع أو توصيل الألياف الضوئية، حدد بسرعة الألياف الضوئية المستهدفة لتجنب التشغيل الخاطئ.
تحقق من اتصال سلك التصحيح أو ضفيرة الألياف الضوئية لضمان التشغيل العادي للوصلة.
ربط الكابلات الضوئية والإصلاح في حالات الطوارئ
في عملية نقل الكابلات الضوئية أو إصلاح الأعطال، حدد بدقة الألياف الضوئية قيد الاستخدام لمنع الانقطاع العرضي للخدمات.
من خلال اكتشاف إشارة التعديل، يتم تمييز إشارة الاختبار عن إشارة الخدمة الحقيقية.
