تفاصيل المنتج:
|
| نطاق المخفف: | 0 ~ 40 ديسيبل | فقدان الإدراج: | ≤1.5 ديسيبل |
|---|---|---|---|
| نوع الألياف: | 9/125 أم وضع واحد | التكرار: | ≤ ± 0.02 ديسيبل |
| تعويض الخساره: | > 45 ديسيبل | أقصى قوة إدخال آمنة: | +20 ديسيبل |
| درجة حرارة التشغيل: | 0 + 40 ℃ | ||
| إبراز: | المخفف البصري المتغير 4Ch,المخفف البصري المتغير 1.5 ديسيبل |
||

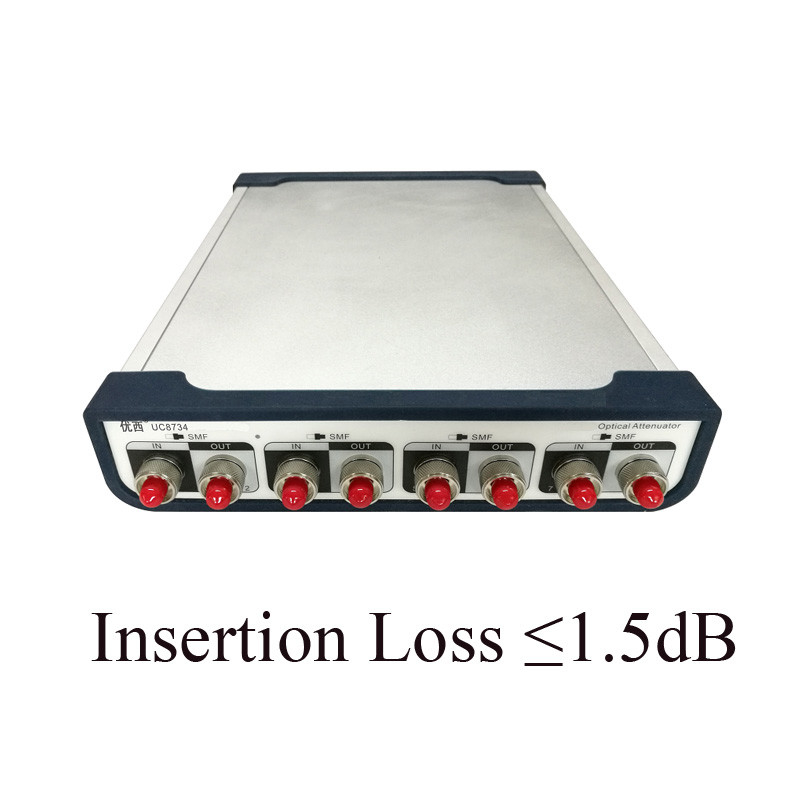

المخفف البصري رباعي القنوات UC8734
وصف واجهة المنتج
مقدمة الصك
UC8734 هو المخفف البصري أحادي القناة ذو 4 قنوات
"IN" هو مدخل مصدر الضوء ، و "OUT" هو مخرج مصدر الضوء.
في الجزء الخلفي من الصك
متطلبات التيار المتردد
يتوافق الجهاز مع لوائح الفئة الثانية من الجهد الزائد.جهد التشغيل هو 100 ~ 240 فولت تيار متردد ، نطاق التردد 48-66 هرتز ، جهد التشغيل 115 فولت عندما يكون الحد الأقصى لتيار الاستهلاك 230 مللي أمبير ؛جهد التشغيل 230 فولت ، الأكثر
الحد الأقصى لتيار الاستهلاك هو 120mA.
سلك الطاقة
وفقًا لمعايير السلامة الدولية ، تم تجهيز الجهاز بسلك طاقة ثلاثي النواة يتوافق مع المعايير الوطنية.قم بتوصيل سلك الطاقة فقط قم بتوصيله بمأخذ طاقة مع حماية أرضية.
مؤشر الطاقة
يضيء مؤشر الطاقة عند تشغيل الجهاز.
وصف واجهة الاتصال
يوجد منفذي اتصال على اللوحة الخلفية للأداة ، وهما واجهة USB وواجهة RS232.
واجهة USB
واجهة USB هي واجهة قياسية من النوع B ذات 4 نواة ، والتي يمكن توصيلها بالأداة والكمبيوتر الشخصي ، ويمكن التحكم في الأداة عن طريق برنامج المراقبة.
المنفذ التسلسلي RS232
يتم تعيين معلمات المنفذ التسلسلي للأداة على قيمة ثابتة.يجب أن تتطابق إعدادات معلمة المنفذ التسلسلي للكمبيوتر مع إعدادات معلمة الأداة.
المعلمات الثابتة:
معدل الباود: 115200
عدد الأرقام: 8
تحقق: لا شيء
رقم التوقف: 1
واجهة RS232
واجهة LAN
وضع العمل: وضع خادم UDP
واجهة الإخراج / الإدخال البصري
واجهة موصل الألياف الضوئية لإخراج إشارة الليزر.حدد موصلات FC / PC أو FC / APC وأنواع ألياف SMF أو MMF وفقًا لتعليمات الملصق.
مخرج متزامن
موصل SMA.عندما يتم فحص وحدة مصدر الضوء ، يقوم منفذ الخرج المتزامن بإخراج إشارة نبضات الزناد.
مواصفات المنتج:
يمكن ضبط التوهين البصري وإخراج الطاقة الضوئية بسرعة وبدقة ، كما أن وقت تثبيت التحكم في الطاقة الضوئية أقل من 100 مللي ثانية.
يتم ضبط المخفف متعدد القنوات في نفس الوقت ، ويتم قياس منافذ متعددة في نفس الوقت ، مما يوفر الكثير من وقت القياس ؛
يضمن مقياس الطاقة الضوئية المدمج عالي الدقة استقرار ودقة مراقبة الطاقة ؛
عملية بسيطة ، واجهة مستخدم رسومية بديهية ، معاينة بيانات متعددة القنوات في نفس الوقت ، حالة الاختبار في لمحة ؛
حجم صغير ، هيكل مدمج.يمكن تخصيص أجهزة متعددة للاستخدام المتتالي لتوسيع عدد القنوات.
