تفاصيل المنتج:
|
| وضعية التشغيل: | وضع إعداد الطاقة | القرار: | 0.001 ديسيبل |
|---|---|---|---|
| الطول الموجي للمعايرة: | 1270/1310/1490/1550/1610 نانومتر | نوع الألياف: | SMF و MMF |
| حساب متوسط وقت الشاشة PM: | 2 مللي ثانية ~ 1 ثانية | الدقة (مع التحكم في الطاقة الضوئية): | ± 0.02 ديسيبل |
| أقصى قوة إدخال آمنة: | +5 ديسيبل | درجة حرارة التشغيل: | 0 + 40 ℃ |
| درجة حرارة التخزين: | -30 درجة مئوية + 80 درجة مئوية | ||
| إبراز: | المخفف البصري المتغير بقناة واحدة,المخفف البصري المتغير 70 ديسيبل |
||
1/2-Channel Optical Attenuator and Power Meter Range +5 ~ -70dBm

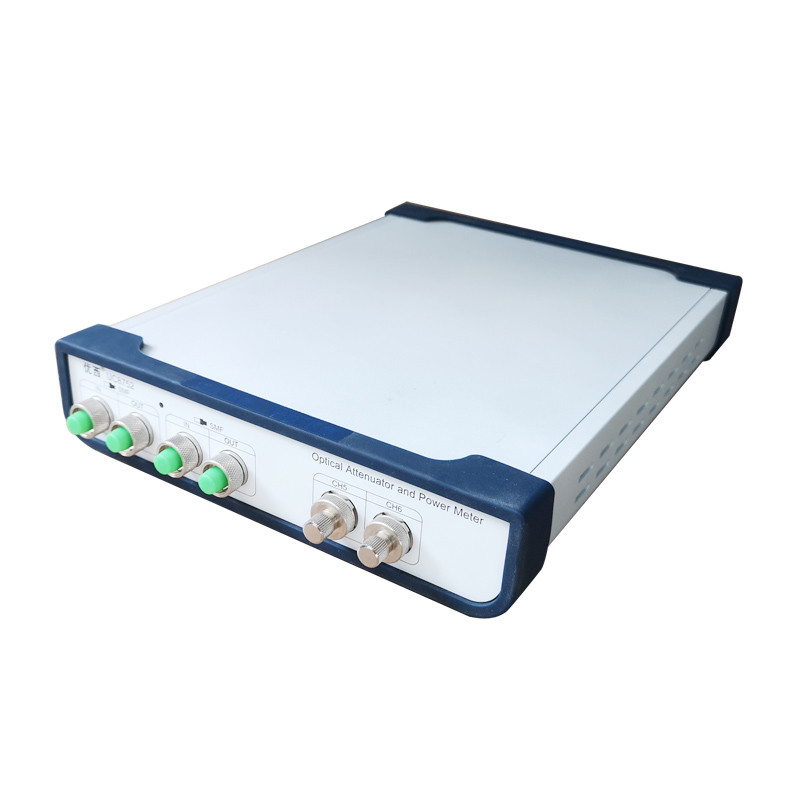

UC8752 مخفف بصري بقناتين ومقياس طاقة
مواصفات المنتج:
يمكن ضبط التوهين البصري وإخراج الطاقة الضوئية بسرعة وبدقة ، كما أن وقت تثبيت التحكم في الطاقة الضوئية أقل من 100 مللي ثانية.
يتم ضبط المخفف متعدد القنوات في نفس الوقت ، ويتم قياس منافذ متعددة في نفس الوقت ، مما يوفر الكثير من وقت القياس ؛
يضمن مقياس الطاقة الضوئية المدمج عالي الدقة استقرار ودقة مراقبة الطاقة ؛ عملية بسيطة ، واجهة مستخدم رسومية بديهية ، معاينة بيانات متعددة القنوات في نفس الوقت ، حالة الاختبار في لمحة ؛
وصف واجهة المنتج
مقدمة الصك
ملاحظة: CH1-CH2 و CH3-CH4 هما موهنات بصرية ، CH5 و CH6 هي عدادات طاقة
في الجزء الخلفي من الصك
متطلبات امدادات الطاقة
يتوافق UC8752 مع لوائح الفئة الثانية من الضغط الزائد.جهد التشغيل هو 100 ~ 240 فولت تيار متردد ، نطاق التردد 48-66 هرتز ، جهد التشغيل عند 115 فولت ، الحد الأقصى لتيار الاستهلاك هو 230 مللي أمبير ؛جهد التشغيل 230 فولت ، الحد الأقصى لتيار الاستهلاك هو 120 مللي أمبير.
مؤشر الطاقة
يضيء مؤشر الطاقة عند تشغيل الجهاز.
وصف واجهة الاتصال
يحتوي جهاز قياس الطاقة الضوئية UC8752 على منفذي اتصال على اللوحة الخلفية ، وهما منافذ USB وواجهة RS232 لمنافذ USB.
واجهة USB
واجهة USB هي واجهة قياسية ذات 4 نوى من النوع B ، والتي يمكن توصيلها بـ UC8752 والكمبيوتر الشخصي ، ويمكن التحكم في الأداة عن طريق برنامج المراقبة.
تعريف دبوس واجهة RS232
RS232 متصل بالكابل
تعريف دبوس الموصل لكابل توصيل RS232:
| قابس DB9 | دبوس DB9 | ||
| دبوس | ملحوظات | دبوس | ملحوظات |
| 2 | البيانات التي وردت | 2 | نقل البيانات |
| 3 | نقل البيانات | 3 | البيانات التي وردت |
| 5 | الأرض إشارة | 5 | الأرض إشارة |
