تفاصيل المنتج:
|
| نطاق المخفف: | 0 ~ 45 ديسيبل | الطول الموجي التشغيلي: | 1550±5 نانومتر |
|---|---|---|---|
| فقدان الإدراج: | .81.8 ديسيبل | نوع الألياف: | 8/125 أم PMF |
| نوع الموصل: | موصل FC/APC | التكرار: | ≤ ± 0.02 ديسيبل |
| وقت الاستقرار: | 100 مللي ثانية | ||
| إبراز: | المخفف البصري المتغير ثنائي القناة,المخفف البصري المتغير 45 ديسيبل |
||

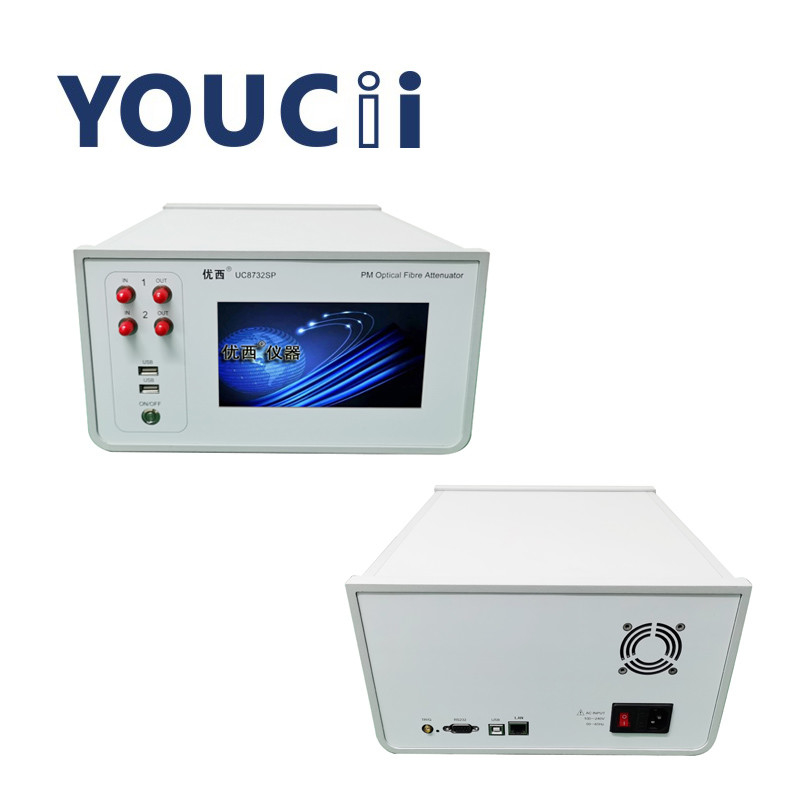

خفيف ضوئي مزدوج القناة مع نطاق خفيف 0 ~ 45 DB
المكثف البصري هو جهاز سلبي ألياف ضوئية مهم جدا والذي يمكن أن يخفف من طاقة الإشارة البصرية وفقا لمتطلبات المستخدم.غالبا ما يستخدم لاستيعاب أو انعكاس هامش الطاقة البصرية، تقييم فقدان النظام واختبار الشتاء. في الوقت الحاضر ، تم استخدام خفيفات البصرية المتسلسلة على نطاق واسع في مجال الاتصالات البصرية ، مما يجلب الراحة للمستخدمين.
المواصفات
| # النموذج # | يوC8732SP |
| نطاق التخفيف | 0 ~ 45 ديسيبل |
| طول الموجة | 1550±5 nm |
| خسارة الإدراج | ≤1.8dB |
| نوع الألياف | 8/125 أوم PMF |
| نوع الجهاز | رابط FC/APC |
| دقة التخفيف |
≤ ± 0.1 dB (0 ~ 25 dB) ≤ ± 0.02 ديسيبل (0 ~ 25 ديسيبل مع التحكم في الطاقة) |
| التكرار | ≤ ± 0.02 ديسيبل |
| متوسط وقت PM للمراقب | 1 ~ 1000ms |
| وقت التسوية | 100 ثانية |
| سرعة انتقال الضعف | 0.1 ~ 50 ديسيبل/ثانية |
| خسارة العائد | > 50 ديسيبل |
| أقصى طاقة مدخل آمنة | +20dBm |
| حجم الشاشة الملموسة | 7" |
| واجهة الاتصال | RS232، USB، RJ45 |
| فترة إعادة المعايرة | سنتان |
| درجة حرارة العملية | 0 ≈ +40 درجة مئوية |
| درجة حرارة التخزين | -30 ̊+80°C |
| القوة | 100 ~ 240 فولت |
| الأبعاد | 280ملم غرباً، 140ملم شمالاً، 320ملم غرباً |
| الوزن | 4.0 كجم |
التطبيقات
اختبار الوحدة البصرية النشطة/الجهاز:
في قياس الخطأ المتعدد القنوات من وحدة جهاز الاستقبال البصري ، يتم قياس البيانات بالتوازي.
في قياس حساسية وحدة الاستقبال البصرية ، يتم توفير مدخل الطاقة البصرية المتوازية السريعة والدقيقة.
100ms وقت استقرار التحكم في الطاقة البصرية، تحسين كبير في كفاءة الاختبار.
اختبار تكامل شبكة الاتصالات البصرية:
في تكامل شبكة الاتصالات البصرية، اختبار أداء نقل الشبكة ووظيفة إدارة الشبكة.
الخصائص
يمكن تعيين الضعف البصري ومخرج الطاقة البصرية بسرعة ودقة ، ووقت استقرار التحكم في الطاقة البصرية أقل من 100 ميس.
يتم تعيين خفيف متعدد القنوات في نفس الوقت ، يتم قياس العديد من الموانئ في نفس الوقت ، مما يوفر الكثير من وقت القياس.
يضمن عداد الطاقة البصري عالي الدقة المدمج استقرار ودقة مراقبة الطاقة.
تشغيل بسيط، واجهة مستخدم رسومية بديهية، عرض بيانات متعددة القنوات في نفس الوقت، حالة الاختبار في لمحة.
مبنية على نظام ويندوز، سهلة الاستخدام والتشغيل.
متطلبات إمدادات الطاقة
UC8732SP تتوافق مع لوائح التفوق المستوى الثاني. فولتاج التشغيل هو 100 ~ 240V فولتاج التيار المتردد، نطاق التردد هو 48 ~ 66Hz، فولتاج التشغيل هو 115V،الحد الأقصى لتناول التيار 230mAعندما يكون الجهد التشغيلي 230 فولت ، يكون الحد الأقصى لتناول التيار 120mA.
منفذ USB
واجهة USB هي واجهة قياسية من النوع B ذات 4 نواة ، والتي يمكن توصيلها إلى UC8732SP و PC ، ويمكن التحكم في الأداة بواسطة برنامج المراقبة.
كابل اتصال USB
طول كابل USB لا يمكن أن يتجاوز 5 م. خلاف ذلك ، يمكن استخدام مُطول محيطي USB من طرف ثالث فقط. بشكل عام ، يمكن أن يصل الحد الأقصى لطول التمديد إلى 50 م.
منفذ RS232 التسلسلي
يتم تعيين معايير الميناء التسلسلي للمعدة إلى قيمة ثابتة. يجب أن تتطابق إعدادات معايير الميناء التسلسلي للكمبيوتر مع إعدادات معايير المعدة.
تعريف دبوس واجهة RS232
