تفاصيل المنتج:
|
| الضمان: | سنة واحدة | خسارة العائد: | > 45 ديسيبل |
|---|---|---|---|
| دقة التوهين: | ≤ ± 0.1 ديسيبل (0 ~ 25 ديسيبل) ≤ ± 0.02 ديسيبل (0 ~ 25 ديسيبل مع التحكم في الطاقة) | نوع الجهاز: | موصل FC / UPC |
| وقت الاستقرار: | 100 مللي ثانية | القوة: | 100 ~ 240 فولت |
| الأبعاد: | 235 مم ث ، 55 مم ارتفاع ، 320 مم د | حساب متوسط وقت الشاشة PM: | 1 ~ 1000 مللي ثانية |
| إبراز: | المخفف البصري المتغير 8CH,المخفف البصري المتغير 4Ch |
||

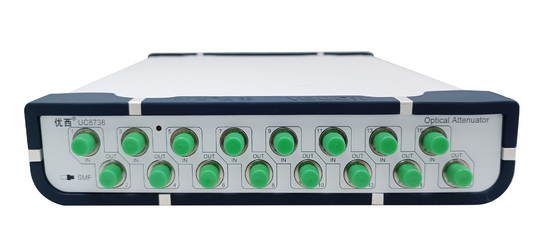

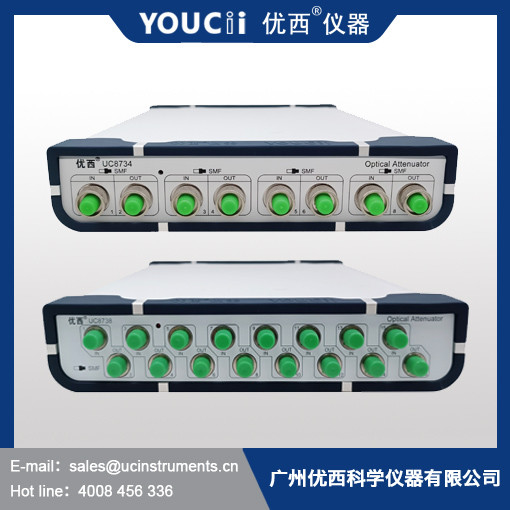

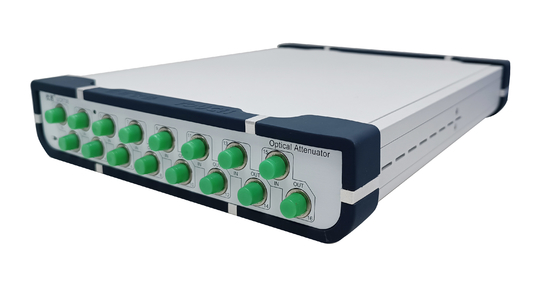

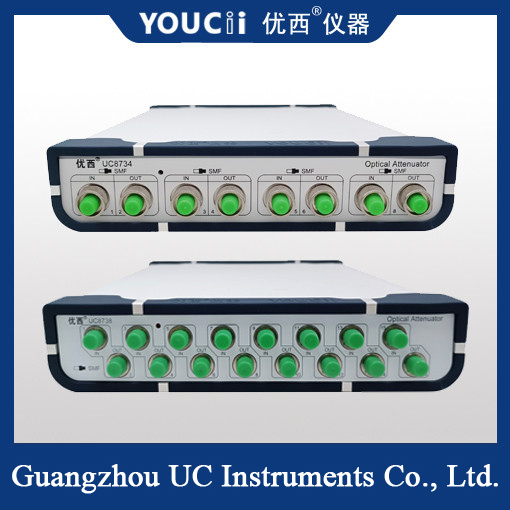

مُخفف بصري متغير 4 قنوات 8 قنوات، اتصالات بصرية
يجب استخدامه
اختبار الوحدة البصرية النشطة/الجهاز البصري:
في قياس الخطأ متعدد القنوات لوحدة الإرسال والاستقبال البصرية، يتم تحقيق قياس البيانات المتوازية. الروح في وحدة الاستقبال الضوئي
في قياس الحساسية، يكون إدخال القدرة الضوئية سريعًا ودقيقًا بالتوازي. 200 مللي ثانية وقت استقرار التحكم في القدرة الضوئية،
تحسين كفاءة الاختبار بشكل كبير.
اختبار تكامل شبكة الاتصالات البصرية:
اختبار أداء نقل الشبكة ووظائف إدارة الشبكة في تكامل شبكة الاتصالات البصرية
ميزات المنتج:
يمكن ضبط التوهين البصري وإخراج الطاقة الضوئية بسرعة ودقة، ووقت استقرار التحكم في الطاقة الضوئية أقل من 100 مللي ثانية.
يتم ضبط مُخفف متعدد القنوات في نفس الوقت، ويتم قياس منافذ متعددة في نفس الوقت، مما يوفر الكثير من وقت القياس؛
يضمن مقياس الطاقة الضوئية عالي الدقة المدمج استقرار ودقة مراقبة الطاقة؛
عملية بسيطة، واجهة مستخدم رسومية بديهية، معاينة بيانات متعددة القنوات في نفس الوقت، حالة الاختبار في لمحة؛
حجم صغير، هيكل مدمج. يمكن تخصيص أجهزة متعددة للاستخدام المتتالي لتوسيع عدد القنوات.
تخصيص
| رقم الموديل | U8738 | |
| نطاق المُخفف | 0~40 ديسيبل | |
| طول الموجة المعايرة |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 / 1310 / 1330 / 1510 / 1530 / 1550 / 1570 نانومتر |
|
| فقدان الإدخال | ≤1.5 ديسيبل | |
| نوع الألياف | 9/125 ميكرومتر أحادي الوضع | |
| نوع الموصل | موصل FC/UPC | |
| دقة التوهين |
≤ ± 0.1 ديسيبل (0 ~ 25 ديسيبل) ≤ ± 0.02 ديسيبل (0 ~ 25 ديسيبل مع التحكم في الطاقة) |
|
| التكرار | ≤ ±0.02 ديسيبل | |
| متوسط وقت مراقبة PM | 1~1000 مللي ثانية | |
| وقت الاستقرار | 100 مللي ثانية | |
| سرعة انتقال التوهين | 0.1 ~ 50 ديسيبل/ثانية | |
| فقدان العودة | > 45 ديسيبل | |
| أقصى طاقة إدخال آمنة | +20dBm | |
| واجهة الاتصال | RS232, USB,RJ45 التحكم عن طريق الكمبيوتر | |
| فترة إعادة المعايرة | 2 سنوات | |
| درجة حرارة التشغيل | 0～ +40℃ | |
| درجة حرارة التخزين | -30～+80℃ | |
| الطاقة | 100~240 فولت | |
| الأبعاد | 235 مم عرض، 55 مم ارتفاع، 320 مم عمق | |
| الوزن | 3.0 كجم | |
متطلبات تزويد الطاقة بالتيار المتردد
يتوافق الجهاز مع لوائح الفئة الثانية للجهد الزائد. جهد التشغيل هو جهد تيار متردد 100 ~ 240 فولت، نطاق التردد 48-66 هرتز، جهد التشغيل 115 فولت، الحد الأقصى لتيار الاستهلاك هو 230 مللي أمبير؛ جهد التشغيل 230 فولت، الأكثر
الحد الأقصى لتيار الاستهلاك هو 120 مللي أمبير.
سلك الطاقة
وفقًا لمعايير السلامة الدولية، تم تجهيز الجهاز بسلك طاقة ثلاثي النواة يتوافق مع المعايير الوطنية. قم فقط بتوصيل قابس سلك الطاقة بمأخذ طاقة مزود بحماية أرضية.
مؤشر الطاقة
يضيء مؤشر الطاقة عند تشغيل الجهاز.
وصف واجهة الاتصال

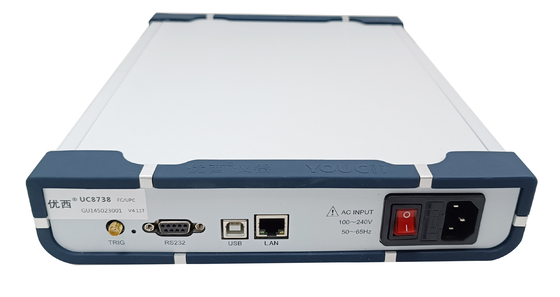

يوجد منفذا اتصال في اللوحة الخلفية للجهاز، وهما واجهة USB وواجهة RS232.
ضوء مؤشر الطاقة
يضيء مؤشر الطاقة عند تنشيط الجهاز.
كابل اتصال USB
لا يمكن أن يتجاوز طول كابل USB 5 أمتار. خلاف ذلك، لا يمكن استخدام سوى طرف ثالث
"موسع الأجهزة الطرفية USB"، بشكل عام يمكن أن يصل الحد الأقصى لطول التمديد إلى 50 مترًا.
منفذ تسلسلي RS232
يتم تعيين معلمات المنفذ التسلسلي للجهاز على قيم ثابتة.يجب ضبط معلمات المنفذ التسلسلي للكمبيوتر لتتناسب مع الجهاز
قيمة إعداد المعلمة.
معلمات ثابتة:
معدل الباود: 115200
عدد الأرقام: 8
التحقق: لا شيء
رقم التوقف: 1
واجهة RS232
واجهة RS232
