تفاصيل المنتج:
|
| نطاق الطول الموجي للعملية: | 1310/1550 نانومتر | تطبيق نوع الألياف: | معيار SM |
|---|---|---|---|
| الدقة النسبية - خسارة العائد: | ± 0.4 ديسيبل | دقة الطاقة المطلقة: | ± 0.2 ديسيبل |
| القوة: | 100 ~ 240 فولت | النموذج: | U8523A |
| إبراز: | مسبار أداة فقدان الإدراج ذو الطول الموجي المزدوج,مسبار أداة فقدان الإدراج 1550 نانومتر |
||
مسبار أداة فقد الإدخال ثنائي الطول الموجي 1310/1550 نانومتر مدمج

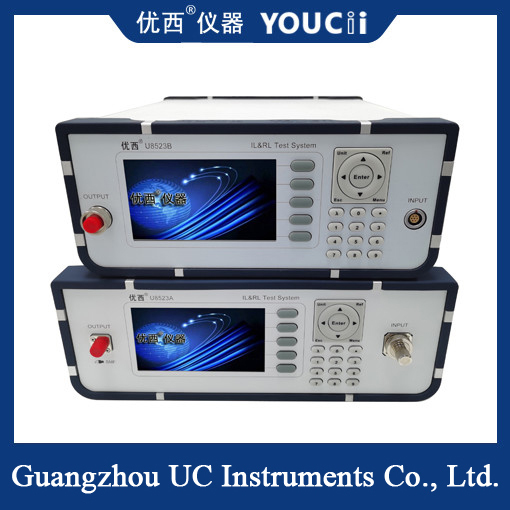

U8523A 1310/1550 نانومتر مصدر ضوء مزدوج عاكس خلفي/مقياس طاقة هو جهاز مكتبي، وشاشة LCD تعرض مباشرة، ومخرج مصدر ضوء واحد، ويقيس الفقد الخلفي، وفقد الإدخال، والقياس المباشر لأداة الطاقة الضوئية.إنه مناسب لقياس مكونات وأنظمة وموصلات الاتصالات الضوئية للألياف الضوئية والكابلات.
يحتوي U8523A على مصدر ضوء بطول موجي 1310 نانومتر/1550 نانومتر مدمج ولوحة مسبار U88201 مدمجة في الهيكل.تم دمج موصل FC/APC ذو انعكاس خلفي منخفض للغاية في منفذ الإخراج، ويمكن استخدام وصلات توصيل هجينة لاستيعاب قياسات أنواع الموصلات المختلفة دون التأثير على نطاق قياس فقد العودة.عندما يتم توصيل الجهاز قيد الاختبار (DUT) بمحطة إخراج DUT للوصلة، يتم عرض فقد العودة للجهاز قيد الاختبار.
المواصفات
| رقم الموديل | U8523A |
| عنصر الاستشعار | InGaAs |
| نطاق الطول الموجي للتشغيل | 1310 / 1550 نانومتر |
| نطاق الطاقة | + 5 ~ -70 ديسيبل مللي واط |
| نطاق فقد العودة | 0~60 ديسيبل |
| نوع الألياف للتطبيق | SM قياسي |
| الدقة النسبية – فقد العودة | ± 0.4 ديسيبل |
| دقة الطاقة المطلقة | ± 0.2 ديسيبل |
| الدقة النسبية – فقد الإدخال | < 0.02 ديسيبل نموذجي |
| الواجهة | RS232 |
| الطاقة | 100 ~ 240 فولت تيار متردد |
| درجة حرارة التشغيل | 0～ +40℃ |
| درجة حرارة التخزين | -30～+80℃ |
| فترة إعادة المعايرة | 2 سنة |
| الأبعاد | 245 مم عرض × 105 مم ارتفاع × 320 مم عمق |
| الوزن | 3.5 كجم |
ما هو فقد العودة؟
عندما تدخل إشارة الألياف الضوئية أو تغادر مكون جهاز بصري (مثل موصل الألياف الضوئية)، فإن عدم الاستمرارية وعدم تطابق المعاوقة سيؤدي إلى انعكاس أو صدى، وفقدان طاقة الإشارة المنعكسة أو المرتجعة، أي فقد العودة، وفقد العودة (RL).فقد الإدخال هو قياس لقيمة الإشارة الناتجة عندما يواجه الرابط البصري فقدًا، بينما فقد العودة هو قياس لقيمة فقدان الإشارة المنعكسة عندما يواجه الرابط البصري الوصول إلى المكون.
صيغة الحساب: RL=-10 lg (P0/P1)، تشير P0 إلى الطاقة الضوئية المنعكسة، وتشير P1 إلى الطاقة الضوئية المدخلة.
يتم التعبير عن قيمة فقد العودة بالديسيبل وعادة ما تكون سالبة، لذا كلما زادت قيمة فقد العودة، كان ذلك أفضل، مع مواصفات نموذجية تتراوح من -15 إلى -60 ديسيبل.وفقًا لمعايير الصناعة، يجب أن يكون فقد العودة لموصلات الألياف الضوئية المصقولة من نوع Ultra PC أكبر من 50 ديسيبل، وعادة ما يكون فقد العودة للمصقول المائل أكبر من 60 ديسيبل.يجب أن يكون النوع PC أكبر من 40 ديسيبل.بالنسبة للألياف متعددة الأوضاع، تكون قيمة RL النموذجية بين 20 و 40 ديسيبل.
