تفاصيل المنتج:
|
| نطاق الطول الموجي: | 1525.00 إلى 1568.00 نانومتر | قرار الطول الموجي: | 1.0 م |
|---|---|---|---|
| ضبط السرعة: | ≤ 2 مللي ثانية لكل خطوة | خطية القوة: | ± 0.3 ديسيبل |
| شدة الضوضاء النسبية: | القيمة النموذجية -135 ديسيبل | واجهة الاتصالات: | منفذ USB / RS232 |
| إبراز: | مطياف المسح بالليزر RS232,مطياف المسح بالليزر 1568.00 نانومتر |
||
نطاق الطول الموجي لمطياف المسح بالليزر لـ 1525.00 ~ 1568.00nm

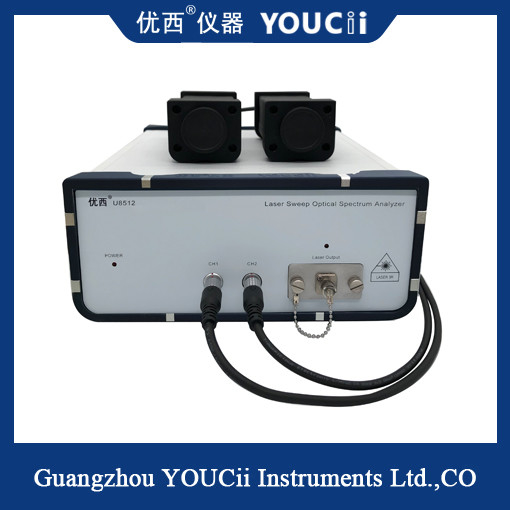

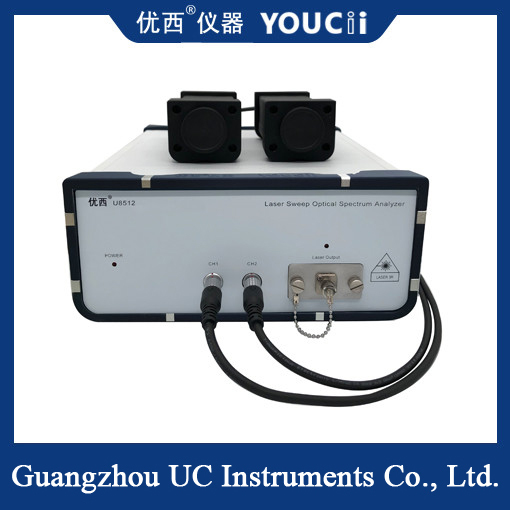

محلل طيف المسح بالليزر U8512 هو نظام اختبار وتحليل الطيف السلبي الذي يتم التحكم فيه بواسطة الكمبيوتر.يتم استخدامه بشكل أساسي لمكونات WDM الخشنة ومكونات WDM عالية الكثافة ومكونات Interleaver و AWG و WSS و OPM و DPSK وغيرها من القياسات والتطبيقات العامة للألياف الضوئية.تم دمج مصدر ضوء الليزر القابل للضبط في النظام، ومع مقياس الطاقة الضوئية، يمكن أن يكون منصة نظام اختبار مصدر ضوء الليزر القابل للضبط مع دقة الطول الموجي العالية ووظيفة المسح السريع.
تخصيص
|
نموذج |
ش8512C +ش88201 |
|
مصدر ضوء ليزر قابل للتعديل |
|
|
نطاق الطول الموجي |
1525.00 ~ 1568.00 نانومتر |
|
انتاج الطاقة |
13 ديسيبل |
|
دقة الطول الموجي |
1.0 مساءا |
|
دقة الطول الموجي المطلقة |
± 10 مساءً، النوع.±5 مساءً |
|
دقة الطول الموجي النسبي |
± 5 مساءً، الطباع.± 2 ظهرًا |
|
تكرار الطول الموجي |
± 3 مساءً، الطباع.±1 ظهراً |
|
استقرار الطول الموجي |
±5 مساءً (نموذجيًا، 24 ساعة عند درجة حرارة ثابتة) |
|
ضبط السرعة |
≥ 2 مللي ثانية لكل خطوة |
|
استقرار الطاقة |
±0.005 ديسيبل (15 دقيقة) ±0.05 ديسيبل (24 ساعة) |
|
تكرار الطاقة |
± 0.05 ديسيبل |
|
خطية السلطة |
± 0.3 ديسيبل |
|
التسطيح السلطة |
0.3 ديسيبل.القيمة النموذجية هي 0.05 ديسيبل. |
|
معدل رفض وضع الحافة |
≥ 40 ديسيبل مللي واط |
|
شدة الضوضاء النسبية |
القيمة النموذجية-135 ديسيبل |
|
مقياس الطاقة الضوئية |
|
|
نطاق الطول الموجي |
850 نانومتر إلى 1625 نانومتر |
|
نطاق قياس الطاقة |
+5 ديسيبل وات إلى -85 ديسيبل وات |
|
دقة الطاقة |
< ± 4% |
|
تكرار الطاقة |
<0.1 ديسيبل |
|
وظيفة المسح: مجهزة ببرنامج مسح جهاز DWDM/Isolator/GFF |
|
|
وضع المسح |
مسح طيفي ليزري سريع قابل للضبط |
|
دقة |
1 ظهرا |
|
دقة |
5 مساءا |
|
عرض الطاقة |
عرض ذروة الطاقة |
|
وظيفة الطول الموجي المركزي |
الطول الموجي المركزي وعرض النطاق الترددي 3 ديسيبل |
|
وظيفة مرجعية |
اختبار القيمة المرجعية |
|
محول الطاقة |
تيار متردد 100 ~ 240 فولت، 48 - 66 هرتز، 100 فولت أمبير كحد أقصى. |
|
واجهة العرض |
واجهة التحكم بالكمبيوتر |
|
واجهة الإخراج البصري |
موصل FC/PC |
|
واجهة الاتصالات |
منفذ USB/RS232 |
|
درجة حرارة التخزين |
-40 درجة مئوية ~ +80 درجة مئوية |
|
درجة حرارة التشغيل |
0 درجة مئوية ~ +45 درجة مئوية |
|
البعد الشامل |
245 ملم عرض، 105 ملم ارتفاع، 320 ملم عمق |
|
وزن |
3.0 كجم |
