تفاصيل المنتج:
|
| نطاق الطول الموجي للعملية: | نطاق الطول الموجي للعملية | نطاق خسارة العودة: | 0 ~ 60 ديسيبل |
|---|---|---|---|
| دقة الطاقة المطلقة: | ± 0.2 ديسيبل | واجهه المستخدم: | RS232 |
| درجة حرارة التشغيل: | 0 +40 | وزن: | 3 كغ |
| إبراز: | مقياس خسارة الإرجاع 60 ديسيبل,أدخل مقياس خسارة الإرجاع |
||

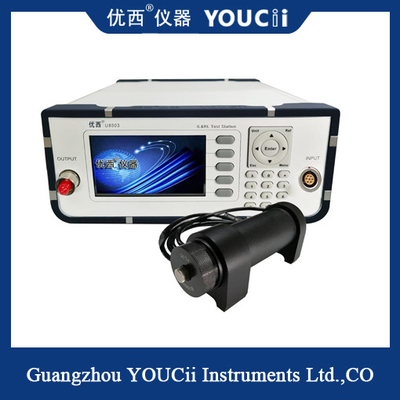

إدراج/إرجاع مقياس الخسارة عن طريق مصدر الضوء الخارجي منفذ مصدر ضوء واحد
ش8503+ش82021مقياس فقدان الإدخال/الإرجاع ومقياس الطاقة عبارة عن أداة عرض مدمجة ومباشرة لقياس مناسب لفقد الإرجاع وفقدان الإدخال والطاقة.مع منفذ إخراج واحد، يكون جهاز القياس سهل الاستخدام للغاية ومثاليًا لمصنعي وصلات كابلات الألياف.
الش8503+ش82021هو إدراج/إرجاع مقياس الخسارة بواسطة مصدر الضوء الخارجي.يتيح دمج موصل الانعكاس الخلفي المنخفض للغاية FC/APC في منفذ الإخراج استخدام وصلات العبور الهجينة لاستيعاب القياسات مع أنواع الموصلات المختلفة دون المساس بنطاق قياس خسارة الإرجاع.عندما يتم توصيل جهاز قيد الاختبار (DUT) بوصلة العبور ويتم إنهاء إخراج DUT، سيتم عرض خسارة الإرجاع لـ DUT.
تخصيص
| نموذج # | ش8503+ش82021 |
| عنصر الاستشعار | InGaAs |
| نطاق الطول الموجي للتشغيل |
يعتمد على مصدر الضوء الخارجي |
| نطاق القوة | + 5 ~ -70 ديسيبل واط |
| نطاق خسارة العودة | 0 ~ 60 ديسيبل |
| نوع الألياف التطبيقية | معيار سم |
| الدقة النسبية – خسارة العائد | ± 0.4 ديسيبل |
| دقة الطاقة المطلقة | ± 0.2 ديسيبل |
| الدقة النسبية – فقدان الإدراج | <0.02 ديسيبل نموذجي |
| واجهه المستخدم | RS232 |
| قوة | 100 ~ 240 فولت تيار متردد |
| درجة حرارة التشغيل | 0～ +40 درجة مئوية |
| درجة حرارة التخزين | -30～+80 درجة مئوية |
| فترة إعادة المعايرة | سنتان |
| أبعاد | 245 مم عرض × 105 مم ارتفاع × 320 مم عمق |
| وزن | 3.5 كجم |
ما هي خسارة العودة؟
عندما تدخل إشارة الألياف الضوئية إلى أحد مكونات الجهاز البصري أو تخرج منه (مثل موصل الألياف الضوئية)، سيؤدي عدم تطابق الانقطاع والممانعة إلى فقدان طاقة الإشارة المنعكسة أو المرتدة أو المنعكسة أو المرتجعة، أي خسارة العودة وخسارة العودة (RL) .فقدان الإدراج هو قياس لقيمة الإشارة الناتجة عندما يواجه الارتباط البصري خسارة، في حين أن فقدان الإرجاع هو قياس لقيمة فقدان الإشارة المنعكسة عندما يواجه الارتباط البصري وصولاً إلى المكون.
صيغة الحساب: RL=-10 lg (P0/P1)، P0 يشير إلى الطاقة الضوئية المنعكسة، P1 يشير إلى الطاقة الضوئية المدخلة.
يتم التعبير عن قيمة خسارة الإرجاع بالديسيبل وعادة ما تكون سالبة، لذا كلما زادت قيمة خسارة الإرجاع كلما كان ذلك أفضل، وتتراوح المواصفات النموذجية من -15 إلى -60 ديسيبل.وفقًا لمعايير الصناعة، يجب أن يكون فقدان الإرجاع لموصلات الألياف الضوئية المصقولة بتقنية Ultra PC أكبر من 50 ديسيبل، وعادةً ما يكون فقدان الإرجاع للموصلات المائلة المصقولة أكبر من 60 ديسيبل.يجب أن يكون نوع الكمبيوتر أكبر من 40 ديسيبل.بالنسبة للألياف متعددة الأوضاع، تتراوح قيمة RL النموذجية بين 20 و40 ديسيبل.
