تفاصيل المنتج:
|
| الطول الموجي للمعايرة (اختياري): | الطول الموجي للمعايرة (اختياري) | حساب متوسط وقت الشاشة PM: | 2 ~ 1000 مللي ثانية |
|---|---|---|---|
| توهين سرعة الانتقال: | 0.1 ~ 35 ديسيبل / ثانية | تعويض الخساره: | ＞ 25 ديسيبل |
| أقصى قوة إدخال آمنة: | + 17 ديسيبل حالة مراقبة الطاقة） | أبعاد: | 245 ملم عرض ، 105 ملم ارتفاع ، 320 ملم د |
| إبراز: | المخفف البصري المتعدد الأوضاع الذي يتم التحكم فيه بصريًا,المخفف البصري ذو 8 قنوات |
||

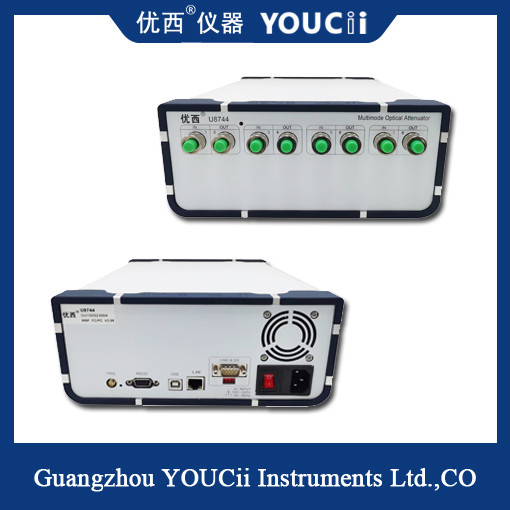

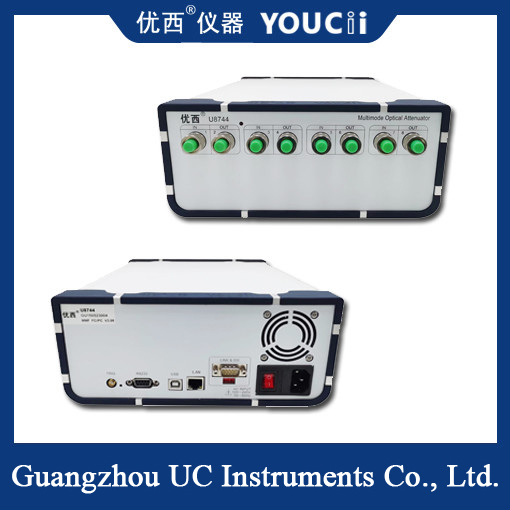

مخفف بصري متعدد الأوضاع ذو 8 قنوات يتم التحكم فيه بصريًا بكفاءة عالية
تطبيق المنتج:
الوحدة البصرية النشطة/اختبار الجهاز البصري:
في قياس الخطأ متعدد القنوات لوحدة الإرسال والاستقبال الضوئية، يتم تحقيق قياس البيانات المتوازية.
في قياس حساسية وحدة الاستقبال الضوئية، فإنها توفر مدخلات طاقة بصرية متوازية وسريعة ودقيقة؛
200 مللي ثانية وقت استقرار التحكم في الطاقة البصرية، مما يحسن بشكل كبير من كفاءة الاختبار.
اختبار تكامل شبكة الاتصالات البصرية:
اختبار أداء نقل الشبكة ووظائف إدارة الشبكة في تكامل شبكة الاتصالات البصرية.
مواصفات المنتج:
يمكن ضبط التوهين البصري وإخراج الطاقة الضوئية بسرعة ودقة، ويكون وقت استقرار التحكم في الطاقة الضوئية أقل من 200 مللي ثانية.
يتم ضبط المخفف متعدد القنوات في نفس الوقت، ويتم قياس منافذ متعددة في وقت واحد، مما يوفر الكثير من وقت القياس؛
يضمن مقياس الطاقة الضوئية المدمج عالي الدقة استقرار ودقة مراقبة الطاقة؛
عملية بسيطة، واجهة مستخدم رسومية بديهية، معاينة البيانات متعددة القنوات، حالة الاختبار في لمحة.
حجم صغير، هيكل مدمج، جهازين متتاليين من 4 قنوات، يمكن تحديدهما على أنهما جهاز ذو 8 قنوات للاستخدام.
تخصيص
| 型号نموذج # | ش8748 |
| نطاق المخفف | 0 ~ 35 ديسيبل (نوع 40 ديسيبل) |
| معايرة الطول الموجي (الخيار) | 850 نانومتر (الأطوال الموجية الأخرى اختيارية) |
| فقدان الإدراج | ≥ 1.8 ديسيبل النوع 1.5 ديسيبل |
| نوع الألياف | 50/125um، 62.5/125um MMF التكيف الذاتي |
| نوع الموصل | موصل FC/UPC |
| دقة التوهين |
± 0.20 ديسيبل (0 ~ 20 ديسيبل)، ± 0.30 ديسيبل (20 ~ 35 ديسيبل) ± 0.05 ديسيبل (0 ~ 30 ديسيبل مع التحكم في الطاقة) |
| التكرار | ± 0.05 ديسيبل |
| متوسط وقت مراقبة PM | 2 ~ 1000 مللي ثانية |
| وقت التسوية | 200 مللي ثانية |
| سرعة انتقال التوهين | 0.1 ~ 35 ديسيبل/ثانية |
| تعويض الخساره | > 25 ديسيبل |
| واجهة الاتصالات | التحكم عن طريق RS232، USB، RJ45 عن طريق الكمبيوتر |
| الحد الأقصى لطاقة الإدخال الآمنة | +17 ديسيبل وات (حالة مراقبة الطاقة) |
| فترة إعادة المعايرة | سنتان |
| درجة حرارة التشغيل | 0～ +40 درجة مئوية |
| درجة حرارة التخزين | -30～+80 درجة مئوية |
| قوة | 100 ~ 240 فولت |
| أبعاد | 245 ملم عرض، 105 ملم ارتفاع، 320 ملم عمق |
| وزن | 5 كجم |
ملحوظة: U8741 هو قناة واحدة، U8742 هو ثنائي القناة، وU8748 هو 8 قنوات.
مبدأ المخفف:
المخفف عبارة عن دائرة تستخدم لإدخال توهين محدد مسبقًا ضمن نطاق تردد محدد.يشار إليه عمومًا بعدد الديسيبل المقدم وعدد أوم المعاوقة المميزة.تُستخدم المخففات على نطاق واسع في أنظمة تلفزيون الكابل لتلبية متطلبات المستوى للمنافذ المتعددة.مثل إدخال مكبر الصوت، والتحكم في مستوى الإخراج، والتحكم في توهين الفرع.المخففات المخففات السلبية والمخففات النشطة نوعان.يتم دمج المخفف النشط مع عناصر حرارية أخرى لتكوين مخفف متغير، والذي يستخدم في مضخم الصوت لدوائر التحكم في الكسب أو الميل.تحتوي المخففات السلبية على مخففات ثابتة ومخففات قابلة للتعديل.
