تفاصيل المنتج:
|
| نطاق معدل البيانات: | 0.155~11.3 ((Gbps) | نطاق المدخلات البصرية (محدد بحساسية الوحدة): | 3 ~ 15 ((dBm) |
|---|---|---|---|
| درجة حرارة العمل: | 85~-40 درجة مئوية | نطاق الطول الموجي: | 800~1600nm |
| إبراز: | جهاز استرداد الساعة,جهاز استرداد الساعة بمعدل 10 جيجابايت في الثانية,10Gbps Full Rate Clock Recovery Device |
||

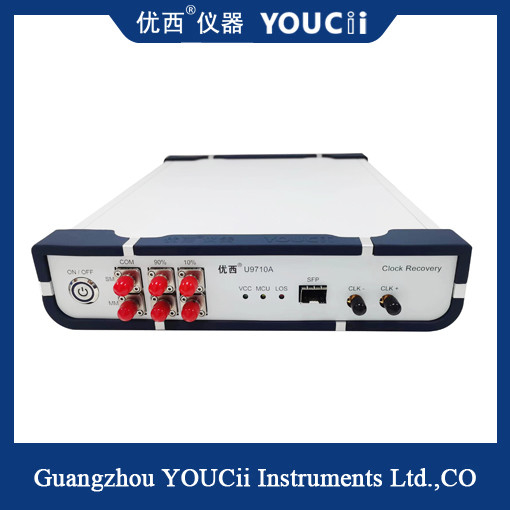

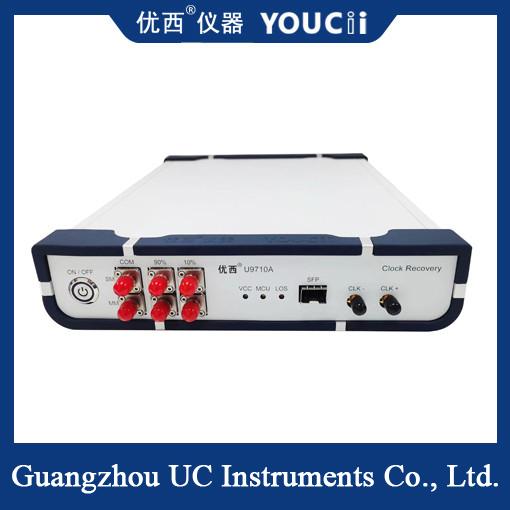

جهاز استرداد الساعة بمعدل 10 جيجابايت في الثانية
يستخدم U9710 CDR (وحدة استرداد الساعة) أساساً لتوفير إشارة استرداد الساعة في بيئة الاختبار دون تشغيل الساعة.من أجل استخدام أوسيلوسكوب أخذ العينات لاختبار مخطط العين البصرية للجهازالتطبيق النموذجي هو اختبار معدات الشبكة البصرية أو منتج BOB في تطبيق PON.من الضروري استعادة إشارة الساعة لتشغيل أوسيلوسكوب أخذ العينات عند اختبار مخطط العين البصرية.
يحتوي U9710 CDR على منفذ بصري SFP ، وهو مناسب لـ SFP المكبس SFP التقليدي ، SFP + ، OLT SFP وغيرها من الوحدات البصرية.يحتاج فقط نهاية الاستقبال للوحدة البصرية لتحويل الإشارة البصرية إلى الإشارة الكهربائية، ثم استخراج وإخراج ساعة الإشارة الكهربائية. تستخدم إشارة الساعة بشكل رئيسي لإشارة إطلاق أوسيلوسكوب.هذا الجهاز يتكيف ذاتيا مع معدل ولا يتطلب تكوين البرمجيات.
يستخدم أداة استرداد الساعة 10G بشكل رئيسي لاستعادة تردد ساعة مصدر الإشارة لضمان استقرار وموثوقية نقل البيانات.في بعض أنظمة الاتصالات عالية السرعة وأجهزة الشبكة، سرعة نقل البيانات سريعة جدا، لذلك هناك حاجة إلى إشارة ساعة دقيقة جدا لضمان أن يتم نقل البيانات بشكل متزامن.يمكن أن يؤدي إلى فقدان البيانات أو أخطاء الإرسال.
| لا، لا، لا | المواصفات | (ماكس) | دقيقة. | الوحدة. |
| 1 | نطاق معدل البيانات | 11.3 | 0.155 | جيجابيتس |
| 2 | نطاق طول الموجة | 1600 | 800 | nm |
| 3 | نطاق المدخلات البصرية (محدد بحساسية الوحدة) | +3 | -15 | dBm |
| 4 | نطاق الساعة الكهربائية المستردة للخروج | 5.65 / 2825 | 0.0775/0.03875 | غيغاهرتز |
| 5 | نطاق الساعة الكهربائية الخارجة | 600 ((القيمة النموذجية) | mVpp | |
| 6 | وقت ارتفاع الساعة ((OC-192) ((20% ~ 80%) | 33.1 | 22.2 | ps |
| 7 | وقت سقوط الساعة ((OC-192) ((80% ~ 20%) | 33.7 | 23.9 | ps |
| 8 | إنتاج جيتر ((10.3125Gbps) | 1 (القيمة النموذجية) | ps | |
| 9 | تردد الساعة ((10.3125Gbpsrate، مقسمة على 2/4) | 5.156 / 2578 | 5.156 / 2578 | غيغاهرتز |
| 10 | الكشف الداخلي عن فقدان الإشارة (LOS) | 128 (حمل زائد) | 5 (الحساسية) | mV |
| 11 | تشغيل الكهرباء | 5.5 | 4 | V |
| 12 | درجة حرارة العمل | 85 | -40 | °C |
