تفاصيل المنتج:
|
| النموذج: | U8734 | فقدان الإدراج: | ≤1.5 ديسيبل |
|---|---|---|---|
| نطاق المخفف: | 0 ~ 40 ديسيبل | حساب متوسط وقت الشاشة PM: | 1 ~ 1000 مللي ثانية |
| أقصى قوة إدخال آمنة: | +20 ديسيبل | فترة إعادة المعايرة: | سنتان |
| إبراز: | 8 قناة التحكم البصري الضعف البصري,جهاز التحكم بالبصري للضغط البصري للمعلومات المتوازية,Parallel Data Optically Controlled Optical Attenuator |
||
قياس البيانات بالتوازي مع 4/8 قناة خفيفة الضوء التي يتم التحكم فيها بصريًا

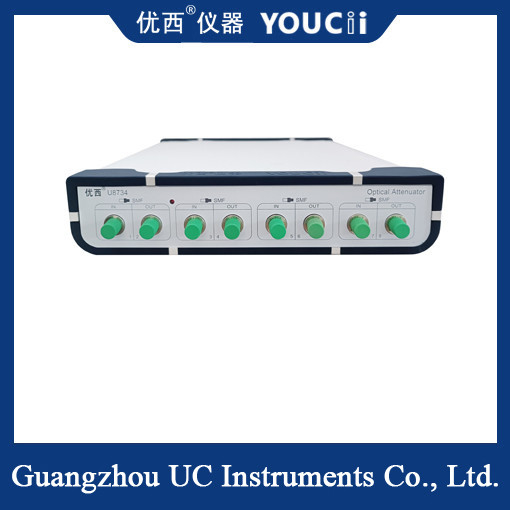

المكثف البصري U8734 هو مكثف بصري من 4 قنوات مع وظيفة ضبط سريعة ودقيقة. وقت ضبطه هو 100 ميس فقط ، مما يسمح بإعداد العديد من المكثفات في نفس الوقت ،ويمكن قياس العديد من الموانئ في نفس الوقت، مما يوفر الكثير من وقت القياس. بالإضافة إلى ذلك ، يحتوي الضامن البصري على OPM عالي الدقة ، مما يضمن استقراره ودقة.واجهة المستخدم الرسومية بسيطة وبديهية ومعاينة البيانات متعددة القنوات تجعل حالة الاختبار واضحة في لمحة.
للاستخدام المحدد للحد من الضعف البصري U8734 ، من الضروري فهم مبدأه ونوعه.المبدأ الأساسي للعمل من الضعف البصري هو تقليل كثافة الضوء عن طريق امتصاص أو انعكاس جزء من إشارة الضوءووفقًا للنوع ، يمكن تقسيم المكثفات البصرية إلى قابلة للتعديل والثابتة والمدمجة. في التطبيقات العملية ، من الضروري تحديد الطاقة البصرية التي تحتاج إلى التكثيف ،واختيار الضامن البصري المناسب وفقا للطاقة وكمية الضعف التي تحتاج إلى أن تكون خفيفة.
| # النموذج # | U8734 | |
| نطاق التخفيف | 0 ~ 40 ديسيبل | |
| طول موجة المعايرة |
1270 / 1286 / 1290 / 1295 / 1300 1310 1330 1510 1530 1550 1570 nm |
|
| خسارة الإدراج | ≤1.5 ديسيبل | |
| نوع الألياف | 9/125 أم وضع واحد | |
| نوع الجهاز | رابط FC/UPC | |
| دقة التخفيف |
≤ ± 0.1 dB (0 ~ 25 dB) ≤ ± 0.02 ديسيبل (0 ~ 25 ديسيبل مع التحكم في الطاقة) |
|
| التكرار | ≤ ± 0.02 ديسيبل | |
| متوسط وقت PM للمراقب | 1 ~ 1000ms | |
| وقت التسوية | 100 ثانية | |
| سرعة انتقال الضعف | 0.1 ~ 50 ديسيبل/ثانية | |
| خسارة العائد | > 45 ديسيبل | |
| أقصى طاقة مدخل آمنة | +20dBm | |
| واجهة الاتصال | RS232، USB، RJ45 التحكم بواسطة جهاز كمبيوتر | |
| فترة إعادة المعايرة | سنتان | |
| درجة حرارة العملية | 0 ≈ +40 درجة مئوية | |
| درجة حرارة التخزين | -30 ̊+80°C | |
| القوة | 100 ~ 240 فولت | |
| الأبعاد | 235ملم غرباً، 55ملم شمالاً، 320ملم غرباً | |
| الوزن | 3.0 كجم | |
