تفاصيل المنتج:
|
| المواد: | المعدن | نطاق المخفف: | 0 ~ 35 ديسيبل （نوع 40 ديسيبل） |
|---|---|---|---|
| الطول الموجي للمعايرة (اختياري): | 850 نانومتر (908/980 نانومتر) | فقدان الإدراج: | ≤ 1.8 ديسيبل من النوع 1.5 ديسيبل |
| نوع الألياف: | 50/125 مم، 62.5/125 مم مم | دقة التوهين: | ± 0.10 ديسيبل (0 ~ 30 ديسيبل) |
| التكرار: | ± 0.10 ديسيبل | ||
| إبراز: | 8-قناة متعدد الأوضاع الضعف البصري,العرض متعدد الأوضاع الضعف البصري,ضامن بصري متعدد الأوضاع عالي الأداء,Display Multi-Mode Optical Attenuator,High Performance Multi-Mode Optical Attenuator |
||

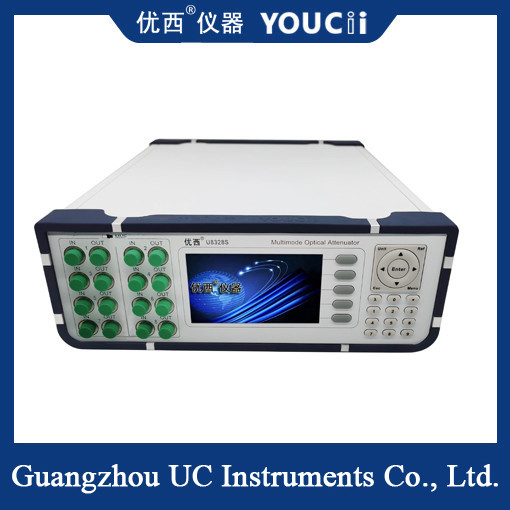

الأداء العالي من 8 قنوات متعددة الوضعات الضعف البصري مع العرض
الضباب البصري متعدد الأوضاع هو نوع من الأجهزة البصرية المصممة خصيصًا لنظام الألياف البصرية متعددة الأوضاع ،وظيفتها الرئيسية هي التكيف مع متطلبات التطبيقات المختلفة عن طريق ضبط كثافة الإشارة البصرية المدخلةفيما يلي شرح مفصل للضامن البصري متعدد الأوضاع:
تعريف ومبدأ
تعريف: الضامن البصري المتحكم به بصورة متعددة الأوضاع هو جهاز يضبط شدة الإشارة البصرية في الألياف متعددة الأوضاع عن طريق التحكم الإلكتروني.
المبدأ: يتكون أساسا من جزأين: جهاز التداخل متعدد الأوضاع ووحدة التحكم بالبرنامج.يستخدم مقياس التداخل متعدد الأوضاع تأثير التداخل لضبط شدة النسبية للأطوال الموجية المختلفة للضوء في مسار الإرسال، ووحدة التحكم بالبرنامج مسؤولة عن التحكم في فرق طول الموجهات في جهاز التداخل متعدد الأوضاع ، بحيث يتحقق التحكم الدقيق في ضعف الإشارة البصرية.
ثانيا، الهيكل والخصائص
الهيكل:
مقياس التداخل متعدد الأوضاع: المكون الرئيسي لتخفيف الإشارة البصرية ، باستخدام تأثير التداخل لضبط شدة الإشارة البصرية.
وحدة التحكم بالبرنامج مسؤولة عن التحكم في فرق طول الموجه في جهاز التداخل متعدد الأوضاع،وتغيير طول الموجهات من خلال الأجهزة الإلكترونية لتحقيق التحكم الدقيق في ضعف الإشارة البصرية.
الخصائص:
التحكم الدقيق: يمكن تعديل كمية التخفيف حسب الحاجة ، ويتم مراقبة معلومات الطاقة البصرية وإعادتها في الوقت الحقيقي للحفاظ على مستوى استقرار التخفيف.
مرونة قوية: مناسبة لمجموعة متنوعة من الاتصالات البصرية وتطبيقات الأنظمة البصرية ، مثل الاتصالات بالألياف البصرية ، استشعار الألياف البصرية.
المواصفات
| # النموذج # | U8328S |
| نطاق التخفيف | 0 ~ 35 ديسيبل ((40 ديسيبل نوع) |
| طول الموجة للتعديل (اختياري) | 850 nm (908/980 nm可选) |
| خسارة الإدراج | ≤ 1.8 ديسيبل نوع 1.5 ديسيبل |
| نوع الألياف | 50/125um، 62.5/125um MMF تطابق |
| نوع الجهاز | رابط FC/UPC (FC/APC 可选) |
| دقة التخفيف | ± 0.10 dB (0 ~ 30 dB) |
| التكرار | ±0.10 ديسيبل |
| متوسط وقت PM للمراقب | 2 ~ 1000 ms |
| وقت التسوية | 200 ثانية |
| سرعة انتقال الضعف | 0.1 ~ 33 ديسيبل/ثانية |
| خسارة العائد | > 25 ديسيبل |
| واجهة الاتصال | RS232، USB، RJ45 التحكم بواسطة جهاز كمبيوتر |
| أقصى طاقة مدخل آمنة | +27dBm |
| فترة إعادة المعايرة | سنتان |
| درجة حرارة العملية | 0 ≈ +40 درجة مئوية |
| درجة حرارة التخزين | -30 ̊+80°C |
| القوة | 100 ~ 240 فولت |
| الأبعاد | 245ملم غرباً، 105ملم شمالاً، 320ملم غرباً |
| الوزن | 5 كجم |
مجال التطبيق
الاتصالات بالألياف البصرية: في أنظمة الاتصالات بالألياف البصرية ، يتم استخدام المكثفات البصرية على نطاق واسع لتنظيم وإيقاف الإشارات البصرية لضمان جودة نقل الإشارة.
استشعار الألياف البصرية: في تكنولوجيا استشعار الألياف البصرية ، يتم استخدام المكثفات البصرية لضبط كثافة الإشارات البصرية لتلبية احتياجات تطبيقات الاستشعار البصري المختلفة.
