تفاصيل المنتج:
|
| التكرار: | ± 0.10 ديسيبل | حساب متوسط وقت الشاشة PM: | 2 ~ 1000 مللي ثانية |
|---|---|---|---|
| وقت الاستقرار: | 200 مللي ثانية | توهين سرعة الانتقال: | 0.1 ~ 33 ديسيبل/ثانية |
| خسارة العائد: | > 25 ديسيبل | واجهة الاتصالات: | RS232 ، USB ، التحكم RJ45 عن طريق الكمبيوتر |
| أقصى قوة إدخال آمنة: | +27 ديسيبل | ||
| إبراز: | الضعف البصري الدقيق,8 قناة الضعف البصري,خفّف بصري متعدد الأوضاع,8 Channel Optical Attenuator,Multi-Mode Optical Attenuator |
||

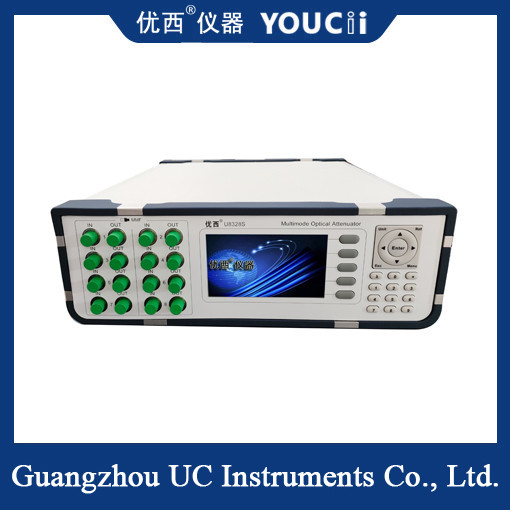

8 قناة متعدد الوضعات الضعف البصري مع عرض للضعف الدقيق
جهاز التخفيف الضوئي متعدد الأوضاع ذو 8 قنوات مع عرض هو جهاز بصري متقدم يجمع بين وظائف تكنولوجيا الألياف الضوئية متعددة الأوضاع والمخففات الضوئيةويوفر عرض معايير بديهية واجهة التشغيل من خلال شاشة العرضيتم استخدامه أساسا في مجالات الاتصالات البصرية والاختبار البصري ومعايرة النظام البصري لتلبية احتياجات التخفيف الدقيق ومراقبة القنوات البصرية المتعددة.
السمة الرئيسية
تصميم متعدد القنوات:
8 قنوات: يدعم الجهاز 8 قنوات بصرية مستقلة ، مما يسمح بمعالجة التخفيف في وقت واحد لإشارات بصرية متعددة.
الألياف متعددة الوسائط: باستخدام الألياف متعددة الوسائط كوسيلة نقل ، فهي مناسبة لمجموعة متنوعة من تطبيقات الاتصالات البصرية والأنظمة البصرية.
وظيفة العرض:
العرض البصري: مجهز بشاشة عرض، تستخدم لعرض الضبابية الحالية للضوء وطول الموجة وحالة القناة وغيرها من المعلمات الرئيسية.
عملية سهلة: يمكن للمستخدمين تعيين وتعديل المعلمات من خلال أزرار على شاشة العرض أو شاشة اللمس لتحسين كفاءة التشغيل.
التخفيف الدقيق:
نطاق قابل للتعديل: عادة ما يكون له نطاق ضئيل من الضعف ، مثل 0 ~ 60dB ، لتلبية احتياجات سيناريوهات التطبيق المختلفة.
دقة عالية: دقة التخفيف تصل إلى 0.05dB أو أعلى ، مما يضمن التحكم الدقيق في الإشارة البصرية.
أداء مستقر:
موثوقية عالية: استخدام المواد البصرية عالية الجودة وعمليات التصنيع المتقدمة لضمان استقرار وموثوقية المعدات في التشغيل على المدى الطويل.
خسارة إضافية منخفضة: الخسارة الإضافية منخفضة ، عادة ما تكون أقل من -2.0dB ، مما يقلل من التأثير الإضافي على الإشارة البصرية.
سمات أخرى:
معايرة تلقائية: مع وظيفة معايرة تلقائية لضمان دقة وتسوية التخفيف.
واجهة الاتصال: عادة ما تكون مجهزة بـ RS232 واجهة الاتصال الأخرى ، سهلة لتبادل البيانات مع معدات أخرى والتحكم عن بعد.
المواصفات
| # النموذج # | U8328S |
| نطاق التخفيف | 0 ~ 35 ديسيبل ((40 ديسيبل نوع) |
| طول الموجة للتعديل (اختياري) | 850 nm (908/980 nm可选) |
| خسارة الإدراج | ≤ 1.8 ديسيبل نوع 1.5 ديسيبل |
| نوع الألياف | 50/125um، 62.5/125um MMF تطابق |
| نوع الجهاز | رابط FC/UPC (FC/APC 可选) |
| دقة التخفيف | ± 0.10 dB (0 ~ 30 dB) |
| التكرار | ±0.10 ديسيبل |
| متوسط وقت PM للمراقب | 2 ~ 1000 ms |
| وقت التسوية | 200 ثانية |
| سرعة انتقال الضعف | 0.1 ~ 33 ديسيبل/ثانية |
| خسارة العائد | > 25 ديسيبل |
| واجهة الاتصال | RS232، USB، RJ45 التحكم بواسطة جهاز كمبيوتر |
| أقصى طاقة مدخل آمنة | +27dBm |
| فترة إعادة المعايرة | سنتان |
| درجة حرارة العملية | 0 ≈ +40 درجة مئوية |
| درجة حرارة التخزين | -30 ̊+80°C |
| القوة | 100 ~ 240 فولت |
| الأبعاد | 245ملم غرباً، 105ملم شمالاً، 320ملم غرباً |
| الوزن | 5 كجم |
سيناريو التطبيق
يتم استخدام أجهزة التخفيف البصرية متعددة الأوضاع ذات 8 قنوات مع شاشات العرض على نطاق واسع في السيناريوهات التالية:
اختبار الاتصالات البصرية: تستخدم لاختبار أداء وتعديل أنظمة الاتصالات البصرية لضمان جودة نقل واستقرار الإشارات البصرية.
معايرة النظام البصري: تستخدم لتعديل وتعديل الإشارات البصرية بدقة خلال تثبيت النظام البصري وتشغيله.
التجارب البحثية: تستخدم في التجارب البصرية ومشاريع البحث لمحاكاة خصائص نقل الإشارات البصرية في ظل ظروف الضعف البصري المختلفة.
المسائل التي تحتاج إلى الاهتمام
تحقق قبل الاستخدام: قبل الاستخدام، تحقق مما إذا كان رابط الجهاز محاذا ومستقر لضمان نقل الدقة للإشارة البصرية.
مواصفات التشغيل: اتبع تعليمات تشغيل الجهاز لتجنب الأضرار أو تدهور الأداء الناجم عن سوء التشغيل.
الصيانة: تنظيف المعدات وصيانتها بانتظام لضمان عملها المستقر على المدى الطويل.
