| نوع الجهاز: | FC/UPC، FC/APC | ضبط السرعة: | ≤ 2 مللي ثانية لكل خطوة |
|---|---|---|---|
| درجة حرارة التخزين: | -40 إلى + 85 | الأبعاد: | 482 مم عرض، 120 مم ارتفاع، 500 مم عمق |
| نوع الألياف الضوئية: | وضع واحد | الوزن: | ≤9 كجم |
| تطبيق نوع الألياف: | معيار SM | ||
| إبراز: | المكثف البصري أحادي الوضع,32 قناة من وضع واحد الضعف البصري,32-Channel Single-Mode Optical Attenuator |
||

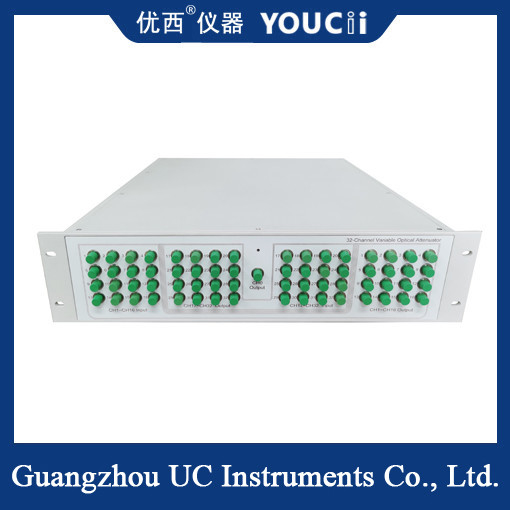

مُخفف ضوئي أحادي النمط بـ 32 قناة فعال من حيث التكلفة
الخصائص
تصميم متعدد القنوات: يتميز تصميم مُخفف الإشارة الضوئية أحادي النمط بـ 32 قناة بتصميم متعدد القنوات المستقلة، حيث يمكن لكل منها التحكم في إضعاف الإشارة الضوئية وضبطه بشكل مستقل، وهو أمر مفيد جدًا للسيناريوهات التي تتطلب معالجة إشارات ضوئية متعددة في وقت واحد.
توافق الألياف أحادية النمط: تم تصميم هذا المُخفف للألياف أحادية النمط وهو مناسب لأنظمة اتصالات الألياف الضوئية التي تنقل إشارات ضوئية أحادية النمط.
تحكم عالي الدقة في الإضعاف: عادةً ما تتمتع مُخففات الإشارة الضوئية أحادية النمط بدقة إضعاف عالية ويمكنها التحكم بدقة في شدة الإشارة الضوئية وضبطها لتلبية احتياجات التطبيقات المختلفة.
الثبات والموثوقية: كمكون مهم في نظام الاتصالات، يحتاج مُخفف الإشارة الضوئية أحادي النمط بـ 32 قناة إلى ثبات وموثوقية عالية لضمان التشغيل المستقر على المدى الطويل.
المواصفات
| رقم الموديل | U83132S | |
| نطاق التوهين | 0~40 ديسيبل | |
| طول الموجة المعايرة |
1550 نانومتر |
|
| فقدان الإدخال | ≤1.5 ديسيبل | |
| نوع الألياف | 9/125 ميكرومتر أحادي النمط | |
| نوع الموصل | موصل FC/UPC | |
| دقة التوهين |
≤ ± 0.1 ديسيبل (0 ~ 25 ديسيبل) ≤ ± 0.02 ديسيبل (0 ~ 25 ديسيبل مع التحكم في الطاقة) |
|
| التكرار | ≤ ±0.02 ديسيبل | |
| متوسط وقت مراقبة PM | 1~1000 مللي ثانية | |
| وقت الاستقرار | 100 مللي ثانية | |
| سرعة انتقال التوهين | 0.1 ~ 50 ديسيبل/ثانية | |
| فقدان الإرجاع | > 45 ديسيبل | |
| الحد الأقصى لطاقة الإدخال الآمنة | +20dBm | |
| واجهة الاتصال | RS232, USB,RJ45 التحكم عن طريق الكمبيوتر | |
| فترة إعادة المعايرة | 2 سنوات | |
| درجة حرارة التشغيل | 0～ +40℃ | |
| درجة حرارة التخزين | -30～+80℃ | |
| الطاقة | 100~240 فولت | |
| الأبعاد | 482 مم عرض، 120 مم ارتفاع، 500 مم عمق | |
| الوزن | 9.0 كجم | |
التطبيق
اتصالات الألياف الضوئية: في أنظمة اتصالات الألياف الضوئية، يمكن استخدام مُخففات الإشارة الضوئية أحادية النمط بـ 32 قناة لضبط قوة الإشارة الضوئية للتكيف مع بيئات ومسافات الإرسال المختلفة، مع حماية جهاز الاستقبال من التلف الناتج عن الطاقة الضوئية المفرطة.
الاستشعار بالألياف الضوئية: في أنظمة الاستشعار بالألياف الضوئية، يمكن استخدام مُخففات الإشارة الضوئية لضبط قوة إشارة الاستشعار لتحسين حساسية الاستشعار ودقته.
موازنة الطاقة الضوئية: في الحالات التي تتطلب موازنة الطاقة الضوئية، مثل أنظمة الإرسال متعددة الأطوال الموجية أو أنظمة WDM (تقسيم الإرسال متعدد الأطوال الموجية)، يمكن استخدام مُخففات الإشارة الضوئية أحادية النمط بـ 32 قناة لضبط الطاقة الضوئية لكل قناة لضمان الإرسال المتوازن للإشارات.
وضع التكوين
بشكل عام، قد يشتمل مُخفف الإشارة الضوئية أحادي النمط بـ 32 قناة على الأجزاء التالية:
منفذ الإدخال: يستخدم لاستقبال الإشارات الضوئية من الألياف الضوئية.
عناصر التوهين: تحتوي كل قناة على عناصر توهين للتحكم في كمية توهين الإشارة الضوئية وتنظيمها. قد تستخدم عناصر التوهين هذه مجموعة متنوعة من الآليات مثل امتصاص الضوء أو تبعثر الضوء أو انعكاس الضوء أو تقنيات الإزاحة لتحقيق التوهين.
منفذ الإخراج: يخرج الإشارة الضوئية الموهنة إلى الجهاز أو الألياف من المستوى التالي.
