تفاصيل المنتج:
|
| نوع الألياف: | وضع واحد أو متعدد | وقت التبديل: | ≤ 10 مللي ثانية （التبديل المتسلسل المجاور） |
|---|---|---|---|
| منفذ المراقبة: | يو إس بي، RS-232 | دورة المعايرة: | سنتان |
| الضمان: | سنة واحدة | الوزن: | 9 كجم |
| عدد القنوات: | 1~32 قابلة للاختيار | ||
| إبراز: | 40 ديسيبل ضامن بصري,المكثف البصري أحادي الوضع,خفّف بصري متعدد القنوات,Single-Mode Optical Attenuator,Multi-Channel Optical Attenuator |
||

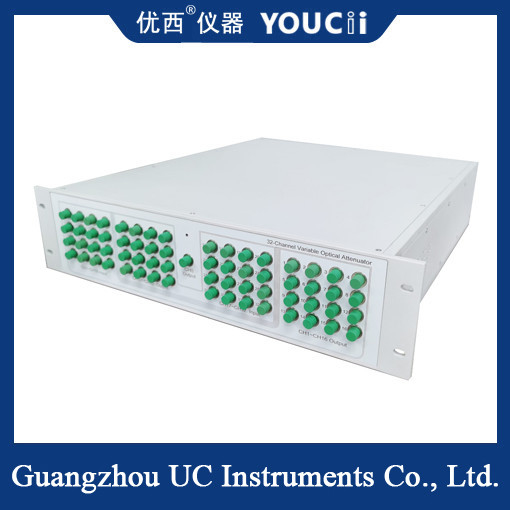

مخفف ضوئي متعدد القنوات أحادي الوضع نطاق التوهين 0-40 ديسيبل
يُعد مخفف الإشارة الضوئية متعدد القنوات أحادي الوضع 0~40 ديسيبل أداة اتصالات ضوئية مهمة، تتميز بقنوات متعددة ويمكنها تحقيق توهين دقيق لإشارات الإضاءة في نطاق 0 إلى 40 ديسيبل. فيما يلي وصف تفصيلي للمنتج:
خصائص المنتج
تصميم متعدد القنوات: يدعم توهين إشارات الإضاءة متعددة القنوات، ويمكن تخصيص عدد القنوات وفقًا لاحتياجات العميل، بحد أقصى 32 قناة.
دعم الألياف أحادية الوضع: مصمم للألياف أحادية الوضع، وهو مناسب لإشارات الإضاءة بأطوال موجية من 1260-1650 نانومتر (بما في ذلك 1310 نانومتر و 1550 نانومتر المستخدمة بشكل شائع).
نطاق التوهين والدقة: يمكن أن يصل نطاق التوهين إلى 0-40 ديسيبل، وعادةً ما تكون خطوة التوهين 0.1 ديسيبل، واستقرار التوهين ضمن ±0.04 ديسيبل، مما يضمن تنظيم إشارات الإضاءة عالية الدقة.
مؤشرات الأداء العالي: مع فقدان إدخال منخفض، وفقدان إرجاع مرتفع (عادةً ما يكون أكبر من 55 ديسيبل)، واستقرار عالٍ وتوازن طاقة ضوئية، وما إلى ذلك، لضمان جودة وكفاءة إرسال إشارات الإضاءة.
تخصيص مرن: يمكن تخصيص نوع الموصل وطول الذيل وفقًا لمتطلبات العميل لتلبية متطلبات سيناريوهات التطبيقات المختلفة.
تخصيص
| رقم الموديل | U83132 | |
| نطاق المخفف | 0~40 ديسيبل | |
| طول الموجة المعايرة | 1550 نانومتر | |
| فقدان الإدخال | ≤1.5 ديسيبل | |
| نوع الألياف | 9/125 ميكرومتر أحادي الوضع | |
| نوع الموصل | موصل FC/UPC | |
| دقة التوهين |
≤ ± 0.1 ديسيبل (0 ~ 25 ديسيبل) ≤ ± 0.02 ديسيبل (0 ~ 25 ديسيبل مع التحكم في الطاقة) |
|
| التكرار | ≤ ±0.02 ديسيبل | |
| متوسط وقت مراقبة PM | 1~1000 مللي ثانية | |
| وقت الاستقرار | 100 مللي ثانية | |
| سرعة انتقال التوهين | 0.1 ~ 50 ديسيبل/ثانية | |
| فقدان الإرجاع | > 45 ديسيبل | |
| الحد الأقصى لطاقة الإدخال الآمنة | +20 ديسيبل مللي واط | |
| واجهة الاتصال | RS232, USB, RJ45 التحكم عن طريق الكمبيوتر | |
| فترة إعادة المعايرة | 2 سنوات | |
| درجة حرارة التشغيل | 0～ +40℃ | |
| درجة حرارة التخزين | -30～+80℃ | |
| الطاقة | 100~240 فولت | |
| الأبعاد | 482 مم عرض، 120 مم ارتفاع، 500 مم عمق | |
| الوزن | 9.0 كجم | |
مبدأ العمل
يعتمد مبدأ عمل مخفف الإشارة الضوئية متعدد القنوات أحادي الوضع 0~40 ديسيبل بشكل أساسي على آلية توهين الإشارة الضوئية في عملية الإرسال، بما في ذلك امتصاص الضوء، وتشتت الضوء، وانعكاس الضوء، وتقنية التوهين القائمة على إزاحة أو إزاحة الألياف الضوئية. من خلال التحكم في هذه الآليات، يمكن تعديل شدة الإشارة الضوئية بدقة.
مجال التطبيق
صناعة الاتصالات: تستخدم في شبكات اتصالات الألياف الضوئية لتنظيم طاقة إشارات الألياف الضوئية، ومنع قوة الإشارة المفرطة من التسبب في تلف نظام الألياف الضوئية، وحماية التشغيل العادي للنظام.
صناعة الشبكات: في إرسال إشارات الشبكة، عن طريق ضبط طاقة الإشارة، وتحسين استقرار معدات الشبكة وجودة الإرسال.
صناعة البث التلفزيوني: في إرسال إشارات البث، يتم ضبط طاقة الإشارة لحماية نظام البث من التداخل الناتج عن قوة الإشارة المفرطة.
صناعة السلامة: في معدات السلامة، عن طريق ضبط طاقة الإشارة، لمنع النظام من توليد ضوضاء بسبب الإشارات القوية جدًا، وتحسين سلامة واستقرار النظام.
