تفاصيل المنتج:
|
| المواد: | المعدن | التكرار: | < 0.1 ديسيبل |
|---|---|---|---|
| الطول الموجي للمعايرة: | 1270/1286/1290/1295/1300/1305/1310/1330/1510/1530/1550/1570 نانومتر | دورة المعايرة: | سنتان |
| واجهة: | RS232، RS485، أو USB | الوزن: | 3.0 كجم |
| درجة حرارة العمل: | 85~-40 درجة مئوية | ||
| إبراز: | 8 قناة التحكم البصري الضعف البصري,محكم بصريًا للمخفف البصري,Optically Controlled Optical Attenuator |
||

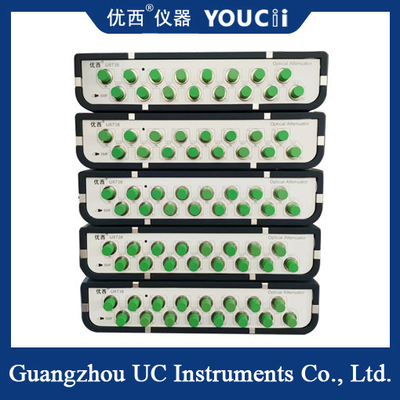

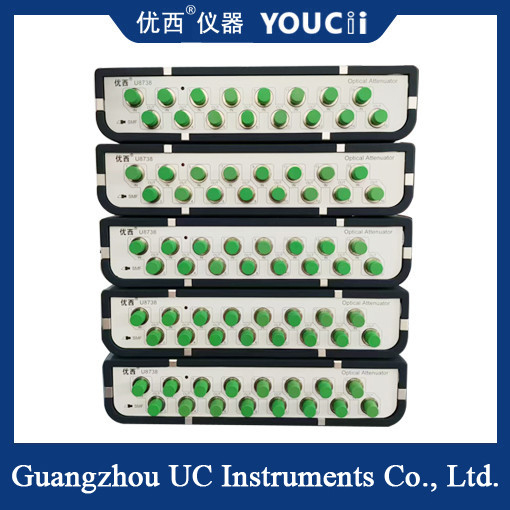

8 قناة يتم التحكم فيها بصريًا لمعايرة موهن بصري اختياري للطول الموجي
يُعد موهن الألياف الضوئية الذي يتم التحكم فيه بصريًا بـ 8 قنوات جهازًا رئيسيًا يُستخدم في أنظمة الاختبار والاتصالات البصرية، والذي يمكنه التحكم بدقة في شدة الإشارة الضوئية وتعديلها.
المفهوم الأساسي
يشير موهن الألياف الضوئية ذو 8 قنوات، كما يوحي الاسم، إلى موهن بصري بـ 8 قنوات مستقلة، يمكن لكل قناة التحكم بشكل مستقل في مقدار إضعاف الإشارة الضوئية. يُستخدم هذا الجهاز عادةً في السيناريوهات التي تحتاج فيها إلى معالجة إشارات ضوئية متعددة بالتوازي، مثل قياس الأخطاء متعددة القنوات لوحدات الإرسال والاستقبال الضوئية وقياس حساسية وحدات الإرسال والاستقبال الضوئية.
مبدأ العمل
يتضمن مبدأ عمل موهن الألياف الضوئية ذو 8 قنوات بشكل أساسي امتصاص الضوء، وتشتت الضوء، وانعكاس الضوء، وتقنية الإزاحة، وتوهين الإزاحة. تقلل هذه الآليات من شدة الإشارة الضوئية من خلال عمليات فيزيائية مختلفة، وبالتالي تحقيق تأثيرات التوهين. على وجه التحديد، تمتص المادة البصرية الموجودة داخل الموهن البصري أو تبعثر أو تعكس جزءًا من الضوء الساقط، أو تزيد من فقدان الاقتران عن طريق تغيير طريقة توصيل الألياف (مثل الإزاحة أو الإزاحة)، وذلك لتحقيق الغرض من إضعاف الإشارة الضوئية.
المواصفات
| رقم الموديل | U8734 | U8738 |
| نطاق الموهن | 0~40 ديسيبل | |
| طول الموجة المعايرة |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 / 1310 / 1330 / 1510 / 1530 / 1550 / 1570 نانومتر |
|
| فقدان الإدخال | ≤1.5 ديسيبل | |
| نوع الألياف | 9/125 ميكرومتر أحادي الوضع | |
| نوع الموصل | موصل FC/UPC | |
| دقة التوهين |
≤ ± 0.1 ديسيبل (0 ~ 25 ديسيبل) ≤ ± 0.02 ديسيبل (0 ~ 25 ديسيبل مع التحكم في الطاقة) |
|
| التكرار | ≤ ±0.02 ديسيبل | |
| متوسط وقت مراقبة PM | 1~1000 مللي ثانية | |
| وقت الاستقرار | 100 مللي ثانية | |
| سرعة انتقال التوهين | 0.1 ~ 50 ديسيبل/ثانية | |
| فقدان العودة | > 45 ديسيبل | |
| الحد الأقصى لطاقة الإدخال الآمنة | +20 ديسيبل مللي واط | |
| واجهة الاتصال | RS232، USB، RJ45 التحكم عن طريق الكمبيوتر | |
| فترة إعادة المعايرة | 2 سنة | |
| درجة حرارة التشغيل | 0～ +40℃ | |
| درجة حرارة التخزين | -30～+80℃ | |
| الطاقة | 100~240 فولت | |
| الأبعاد | 235 مم عرض، 55 مم ارتفاع، 320 مم عمق | |
| الوزن | 3.0 كجم | |
تتمتع موهنات الألياف الضوئية التي يتم التحكم فيها بصريًا بـ 8 قنوات بمجموعة واسعة من التطبيقات في عدد من المجالات، بما في ذلك على سبيل المثال لا الحصر:
نظام الاتصالات البصرية: يستخدم للتحكم في توهين وصلات الألياف الضوئية لضمان جودة الإرسال وأداء الإشارات الضوئية في المسار البصري.
القياس البصري: في المجهر البصري، ومعايرة مقياس الطيف وغيرها من المناسبات، يستخدم للتحكم في انعكاس أو انتقال شدة الضوء للعينة إلى الضوء.
أبحاث الفوتونات: في تجارب الفوتونات، يتم استخدامه لمحاكاة الإشارات الضوئية ذات الشدة المختلفة ودراسة التفاعل بين الضوء والمادة.
الاستخدام والصيانة
عند استخدام موهن الألياف الضوئية الذي يتم التحكم فيه بصريًا بـ 8 قنوات، يجب ملاحظة النقاط التالية:
التوصيل الصحيح: تأكد من أن التوصيل بين الموهن البصري والمكونات البصرية الأخرى (مثل الألياف الضوئية، والمقرنات، وما إلى ذلك) مستقر وموثوق به لتقليل الفقدان البصري.
اضبط خط الأساس: اضبط خط الأساس قبل الاستخدام لتحديد الدرجة الأولية لتوهين الضوء.
المراقبة في الوقت الفعلي: استخدام معدات القياس مثل مقاييس القدرة الضوئية لمراقبة التغيرات في قوة الإشارة الضوئية في الوقت الفعلي والتعديل وفقًا لذلك.
المعايرة الدورية: يتم إجراء المعايرة الدورية وفقًا لدورة المعايرة لضمان دقة دقة التوهين.
