تفاصيل المنتج:
|
| واجهة: | Rs232 أو USB | تطبيق نوع الألياف: | معيار SM |
|---|---|---|---|
| نطاق القوة: | + 5 ~ -70 ديسيبل | نطاق المخفف: | 0 ~ 40 ديسيبل |
| الضمان: | سنة واحدة | عنصر الاستشعار: | InGaAs |
| درجة حرارة التشغيل: | 0 + 40 ℃ | دقة التوهين: | +/- 0.5 ديسيبل |
| إبراز: | 12 محفز لمعايرة طول الموجة,4 قناة خفيف البصري,12 مكيف طول الموجة الضعف البصري,4 Channel Optical Attenuator,12 Wavelength Calibration Optical Attenuator |
||

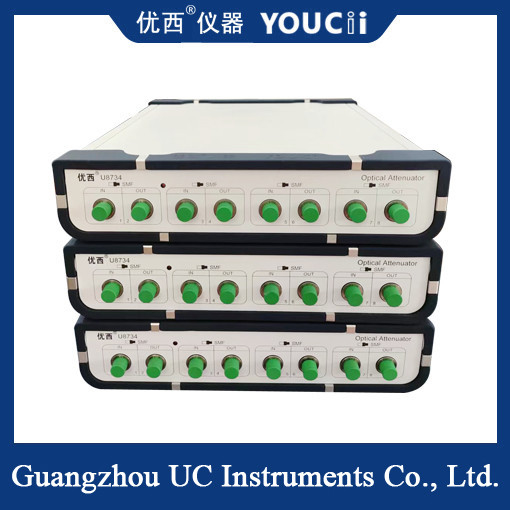

4 قناة خفيفة ضوئية خاضعة للسيطرة البصرية 12 معايرة طول الموجة
المهدئ البصري المتحكم به بصريًا من 4 قنوات هو جهاز يستخدم على نطاق واسع في مجال الاتصالات البصرية. لديه خصائص تصميم متعدد القنوات ،التحكم الدقيق والموثوقية العالية، ويمكن أن تلبي متطلبات الاختبار لنظم الاتصالات الضوئية المعقدة.
المكثف البصري الذي يتم التحكم به بصريًا من 4 قنوات يدمج أربع قنوات مستقلة للمكثف البصري ، ويمكن ضبط كل منها بشكل مستقل لتضييق الإشارة البصرية.هذا التصميم لا يقتصر على توفير بصمة المعدات، ولكن أيضا يحسن بشكل ملحوظ معدل بيانات الاختبار ومعدل الاختبار. عن طريق التحكم بدقة في ضعف الإشارة البصرية في كل قناة،يمكن محاكاة نقل الإشارة البصرية في ظل ظروف نقل مختلفة، والتي توفر دعما قويا لتحسين النظام.
المواصفات
| # النموذج # | U8734 | U8738 |
| نطاق التخفيف | 0 ~ 40 ديسيبل | |
| طول موجة المعايرة |
1270 / 1286 / 1290 / 1295 / 1300 1310 1330 1510 1530 1550 1570 nm |
|
| خسارة الإدراج | ≤1.5 ديسيبل | |
| نوع الألياف | 9/125 أم وضع واحد | |
| نوع الجهاز | رابط FC/UPC | |
| دقة التخفيف |
≤ ± 0.1 dB (0 ~ 25 dB) ≤ ± 0.02 ديسيبل (0 ~ 25 ديسيبل مع التحكم في الطاقة) |
|
| التكرار | ≤ ± 0.02 ديسيبل | |
| متوسط وقت PM للمراقب | 1 ~ 1000ms | |
| وقت التسوية | 100 ثانية | |
| سرعة انتقال الضعف | 0.1 ~ 50 ديسيبل/ثانية | |
| خسارة العائد | > 45 ديسيبل | |
| أقصى طاقة مدخل آمنة | +20dBm | |
| واجهة الاتصال | RS232، USB، RJ45 التحكم بواسطة جهاز كمبيوتر | |
| فترة إعادة المعايرة | سنتان | |
| درجة حرارة العملية | 0 ≈ +40 درجة مئوية | |
| درجة حرارة التخزين | -30 ̊+80°C | |
| القوة | 100 ~ 240 فولت | |
| الأبعاد | 235ملم غرباً، 55ملم شمالاً، 320ملم غرباً | |
| الوزن | 3.0 كجم | |
مجال التطبيق
اختبار نظام الاتصال بالألياف الضوئية: في عملية بناء نظام الاتصال بالألياف الضوئية، the 4-channel optical controlled optical attenuator can be used to test the attenuation characteristics of different optical fiber transmission paths to ensure the stability and reliability of system performance.
تطوير أجهزة الألياف الضوئية: في عملية تطوير وإنتاج أجهزة الألياف الضوئية، يمكن استخدام المعدات لتقييم خصائص خسارة الجهاز،اختبار أداء نقل الجهاز، إلخ
تجربة تعليم الاتصالات البصرية: في تجربة تعليم الاتصالات البصرية، من خلال التشغيل العملي والتحقق التجريبي،يمكن للطلاب الحصول على فهم أعمق لمبدأ وتكنولوجيا الاتصالات البصرية، وتطوير القدرة العملية وروح الابتكار.
