تفاصيل المنتج:
|
| نوع الجهاز: | موصل FC / UPC | الضمان: | سنة واحدة |
|---|---|---|---|
| الوزن: | 3 كغ | نطاق التوهين: | 0 ~ 35 ديسيبل |
| فقدان الإدراج: | ≥ 1.8 ديسيبل | التكرار: | ≤ ± 0.05 ديسيبل |
| خسارة العائد: | > 25 ديسيبل | ||
| إبراز: | خفّف بصري متعدد الأوضاع,خفّف بصري متعدد القنوات متعدد الأوضاع,35 ديسيبل مكثف بصري متعدد الأوضاع,Multi-Channel Multi-Mode Optical Attenuator,35dB Multi-Mode Optical Attenuator |
||

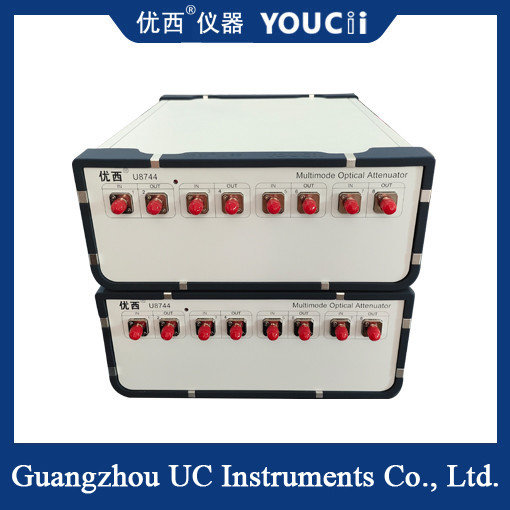

نطاق الضعف البصري متعدد القنوات متعدد الأوضاع 0-35dB
أجهزة التخفيف البصرية متعددة القنوات متعددة الأوضاع تعمل على أساس مجموعة متنوعة من آليات التخفيف، بما في ذلك على سبيل المثال لا الحصر:
امتصاص الضوء: المواد البصرية داخل الضخم (مثل الألياف البصرية المزودة بأيونات معدنية أو الزجاج الممتص الخاص) تمتص جزءًا من الضوء المتصاعد ،مما يقلل من شدة إشارة الضوء.
انتشار الضوء: يتم تشتيت الضوء من خلال بنية المادة الدقيقة ، وبالتالي يقلل من كثافة الضوء من الانتشار الخطي.
انعكاس الضوء: عادة ما ينطوي على تكنولوجيا الفيلم الرقيق متعدد الطبقات التي تحقق الضعف عن طريق انعكاس بدلاً من امتصاص إشارة الضوء ، مما يسمح بالتحكم الدقيق في الانعكاسية.
تكنولوجيا الانحراف: يتم تحريف جوهر الألياف الضوئية عن طريق الترجمة الدقيقة ، بحيث يحدث فقدان جوهر الضوء في عملية الإرسال ، ويتحقق تأثير التخفيف.
خفض الانتقال: يتم استخدام فقدان الارتباط للألياف الضوئية عندما يتم توصيل الألياف الضوئية ،ويتم تغيير مسار انتقال الضوء عن طريق التحول الجانبي أو الطويل للألياف البصرية لتحقيق الضعف.
المواصفات
| النماذج | U8744/U8748 ((متعدد الوضع) | |
| نطاق الضعف | 0 ~ 35 ديسيبل | |
| طول الموجة للتعديل / نطاق طول الموجة التشغيلية (يمكن اختيار ما يصل إلى 12 مزيجًا من أطوال الموجة) |
850/908 nm |
|
| خسارة الإدراج | ≤ 1.8 ديسيبل | |
| نوع الألياف | 50/125um، 62.5/125um التكيف الذاتي | |
| نوع الجهاز | رابط FC/UPC | |
| دقة الضعف | ≤±0.20dB (0 ~ 20dB) | |
| التكرار | ≤ ± 0.05 ديسيبل | |
| متوسط وقت ضبط الطاقة | 2 ~ 1000 ms | |
| وقت استقرار متابعة تحكم الطاقة | 200 ثانية | |
| سرعة التحكم في الضعف | 0.1~ 35 ديسيبل/ثانية | |
| خسارة العائد | > 25 ديسيبل | |
| أقصى طاقة دخول | +17dBm | |
| دورة المعايرة | سنتان | |
| درجة حرارة العمل | 0 ~ +40°C | |
| درجة حرارة التخزين | -30 ~ +80 درجة مئوية | |
| إمدادات الطاقة | 100 ~ 240 فولت | |
| حجم المنتج | 245ملم غرباً، 105ملم شمالاً، 320ملم غرباً | |
يتم استخدام أجهزة التخفيف البصرية متعددة القنوات والأنماط على نطاق واسع في اختبار أنظمة الاتصالات البصرية وتطوير أجهزة الألياف البصرية وتجارب تعليم الاتصالات البصرية.لأكون محددة:
اختبار نظام اتصالات الألياف الضوئية:يمكن استخدامه لاختبار خصائص الضعف لمختلف مسارات نقل الألياف الضوئية لضمان استقرار وموثوقية أداء النظاممن خلال ضبط دقة ضعف الإشارة البصرية في كل قناة ، يمكن محاكاة نقل الإشارة البصرية في ظل ظروف نقل مختلفة ،الذي يوفر دعم قوي لتحسين النظام.
تطوير أجهزة الألياف الضوئية: كأداة اختبار مهمة ، يمكن استخدامها لتقييم أداء الضعف للجهاز وكفاءة الإرسال ومؤشرات رئيسية أخرى.تصميمها متعدد القنوات يسمح للباحثين باختبار أجهزة متعددة في وقت واحد، مما يحسن بشكل كبير من كفاءة البحث والتطوير.
تجربة تعليم الاتصالات البصرية: توفر منصة للطلاب لفهم عميق لمبدأ وتكنولوجيا الاتصالات البصرية.من خلال التشغيل العملي والتحقق التجريبي، يمكن للطلاب فهم آلية تخفيف الإشارات البصرية ، ومبادئ التنظيم ، وتكوين ونمط عمل أنظمة الاتصالات بالألياف البصرية بشكل أكثر حدسيًا.
