تفاصيل المنتج:
|
| دقة التوهين: | +/- 0.5 ديسيبل | نوع الألياف الضوئية: | MMF |
|---|---|---|---|
| نطاق المخفف: | 0 ~ 35 ديسيبل | دورة المعايرة: | سنتان |
| المواد: | المعدن | نوع الجهاز: | FC/PC، SC/PC، LC/PC، إلخ. |
| درجة حرارة التشغيل: | 0 +40 | ||
| إبراز: | أجهزة التخفيف البصرية متعددة الأوضاع ذات الأربع قنوات,أجهزة التخفيف الضوئي متعددة الأوضاع,أجهزة التخفيف الضوئي متعددة الأوضاع التي يتم التحكم بها بصريًا,Cascaded Multimode Optical Attenuators,Optically Controlled Multimode Optical Attenuators |
||

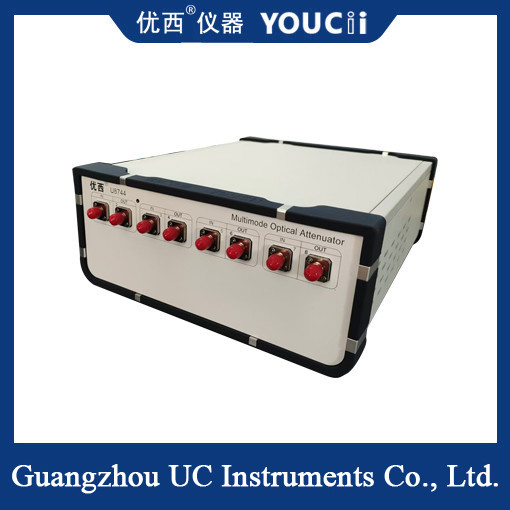

يمكن تشكيل أجهزة التخفيف الضوئي متعددة الأقسام ذات الأربع قنوات التي يتم التحكم فيها بصريًا
المكثف البصري متعدد الأقسام ذو الأربع قنوات يدمج أربع قنوات مكثف بصري مستقلة في قناة واحدة ، يمكن لكل قناة التحكم بدقة في قوة الإشارة البصرية.هذا التصميم ليس فقط توفير كبير مساحة المعدات، ولكن أيضا يحسن بشكل ملحوظ معدل معدل الاختبار و معدل الاختبار، وتلبية متطلبات الاختبار من أنظمة الاتصالات الألياف الضوئية المعقدة.يدعم الألياف متعددة الأوضاع وهو مناسب لمجموعة متنوعة من أنواع الألياف، مثل 62.5/125um و 50/125um ، مع مرونة أكبر و قابلية التطبيق.
المكثف البصري متعدد الأقسام ذو الأربع قنوات يدمج أربع قنوات مكثف بصري مستقلة في قناة واحدة ، يمكن لكل قناة التحكم بدقة في قوة الإشارة البصرية.هذا التصميم ليس فقط توفير كبير مساحة المعدات، ولكن أيضا يحسن بشكل ملحوظ معدل معدل الاختبار و معدل الاختبار، وتلبية متطلبات الاختبار من أنظمة الاتصالات الألياف الضوئية المعقدة.يدعم الألياف متعددة الأوضاع وهو مناسب لمجموعة متنوعة من أنواع الألياف، مثل 62.5/125um و 50/125um ، مع مرونة أكبر و قابلية التطبيق.
المواصفات
| النماذج | U8744/U8748 ((متعدد الوضع) | |
| نطاق الضعف | 0 ~ 35 ديسيبل | |
| طول الموجة للتعديل / نطاق طول الموجة التشغيلية (يمكن اختيار ما يصل إلى 12 مزيجًا من أطوال الموجة) |
850/908 nm |
|
| خسارة الإدراج | ≤ 1.8 ديسيبل | |
| نوع الألياف | 50/125um، 62.5/125um التكيف الذاتي | |
| نوع الجهاز | رابط FC/UPC | |
| دقة الضعف | ≤±0.20dB (0 ~ 20dB) | |
| التكرار | ≤ ± 0.05 ديسيبل | |
| متوسط وقت ضبط الطاقة | 2 ~ 1000 ms | |
| وقت استقرار متابعة تحكم الطاقة | 200 ثانية | |
| سرعة التحكم في الضعف | 0.1~ 35 ديسيبل/ثانية | |
| خسارة العائد | > 25 ديسيبل | |
| أقصى طاقة دخول | +17dBm | |
| دورة المعايرة | سنتان | |
| درجة حرارة العمل | 0 ~ +40°C | |
| درجة حرارة التخزين | -30 ~ +80 درجة مئوية | |
| إمدادات الطاقة | 100 ~ 240 فولت | |
| حجم المنتج | 245ملم غرباً، 105ملم شمالاً، 320ملم غرباً | |
مجال التطبيق
اختبار نظام الاتصال بالألياف الضوئية: في عملية بناء نظام الاتصال بالألياف الضوئية، four-channel multi-mode opto-controlled optical attenuators can be used to test the attenuation characteristics of different optical fiber transmission paths to ensure the stability and reliability of system performanceمن خلال ضبط دقة ضعف الإشارة البصرية في كل قناة ، يمكن محاكاة نقل الإشارة البصرية في ظل ظروف نقل مختلفة ،الذي يوفر دعم قوي لتحسين النظام.
تطوير أجهزة الألياف الضوئية: في عملية تطوير أجهزة الألياف الضوئية ، يعد الضامن الضوئي متعدد الأوضاع ذو الأربع قنوات أداة اختبار مهمة ،والتي يمكن استخدامها لتقييم أداء التخفيف للجهاز، وكفاءة الإرسال ومؤشرات رئيسية أخرى. يسمح تصميمها متعدد القنوات للباحثين باختبار أجهزة متعددة في وقت واحد ، مما يحسن بشكل كبير من كفاءة البحث والتطوير.
تجربة تعليم الاتصالات البصرية: في تجربة تعليم الاتصالات البصريةيوفر المكثف البصري المتحكم بالصورة متعدد الأوضاع الأربع قنوات منصة للطلاب لفهم عميق لمبدأ وتكنولوجيا الاتصالات البصريةمن خلال التشغيل العملي والتحقق التجريبي ، يمكن للطلاب فهم آلية تخفيف الإشارات الضوئية ، ومبادئ التنظيم ،وتكوين ونمط عمل أنظمة الاتصال بالألياف الضوئية.
التطبيقات في مجالات أخرى: بالإضافة إلى المجالات المذكورة أعلاه ، يمكن استخدام خفيف الضوء متعدد الأوضاع الأربعة القنوات الذي يتم التحكم به بصريًا أيضًا في الاتصالات اللاسلكية ،اختبار وقياس ومجالات أخرىقدرته على التحكم بدقة ومجموعة واسعة من التطبيقات تجعله يلعب دورا هاما في مختلف مجالات التطبيق.
