تفاصيل المنتج:
|
| وقت الاستقرار: | 100 مللي ثانية | المواد: | المعدن |
|---|---|---|---|
| دورة المعايرة: | سنتان | حساب متوسط وقت الشاشة PM: | 2 مللي ثانية ~ 1 ثانية |
| توهين سرعة الانتقال: | 0.1 ~ 50 ديسيبل / ثانية | خسارة العائد: | > 45 ديسيبل |
| الوزن: | 3.0 كجم | ||
| إبراز: | عداد الطاقة البصرية المكثف البصري,خفّف بصري من قناة واحدة,محكم بصريًا للمخفف البصري,Single-Channel Optical Attenuator,Optically Controlled Optical Attenuator |
||

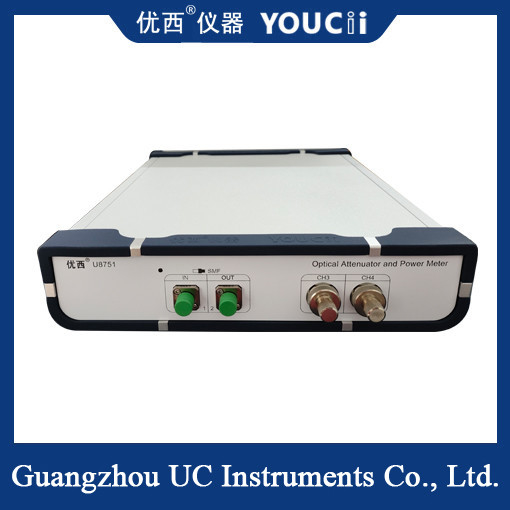

جهاز التحكم البصري المتحكم به من قناة واحدة ومقياس الطاقة البصرية في واحد
جهاز الضعف الضوئي المتحكم به بصري واحد وقياس الطاقة الضوئية اثنين في واحد هو جهاز اختبار يدمج الضعف الضوئي وقياس الطاقة الضوئية في واحد.هذا الجهاز له مجموعة واسعة من التطبيقات في الاتصالات البصرية، اختبار الألياف البصرية، والبحث والتنمية البصرية، ويمكن أن توفر اختبار وإدارة إشارة بصرية دقيقة وسريعة.
خصائص وظيفية
وظيفة تخفيف الضوء:
يحتوي الجهاز على وظيفة تخفيف بصري لقطاع واحد ، والتي يمكن أن تحقق تعديل مستمر أو هرمي لشدة الإشارة البصرية.
من خلال المحرك الدقيق الدريجي المدمج أو عنصر الضعف ، يمكن للمستخدم التحكم بدقة في كمية الضعف للإشارة البصرية لتلبية احتياجات الاختبار المختلفة.
وظائف عداد الطاقة البصرية:
يدمج الجهاز أيضًا وظيفة عداد طاقة بصري ، والذي يمكن أن يقيس مباشرة الطاقة المطلقة أو الخسارة النسبية للإشارة البصرية.
يمتلك مقياس الطاقة البصرية خصائص الحساسية العالية والدقة العالية ومدى القياس الواسع ، والذي يمكن أن يعكس بدقة تغير شدة الإشارة البصرية.
تصميم اثنين في واحد:
يتم دمج المهدئ البصري ومقياس الطاقة البصرية في واحد ، مما يوفر مساحة المعدات وتكاليفها إلى حد كبير.
في الوقت نفسه ، هذا التصميم يحسن أيضًا من ملاءمة وكفاءة الاختبار ، ويمكن للمستخدمين إكمال تخفيف وقياس الإشارات البصرية على نفس الجهاز.
المواصفات
| # النموذج # | يو8751/يو8752 | |
| وضع العمل | وضع إعداد الضعف | وضع إعداد الطاقة |
| النطاق | 0 ~ 40 ديسيبل | +5 ~ -70dBm |
| القرار | 0.01 ديسيبل | 0.001 ديسيبل |
| التكرار |
±0.02 ديسيبل (0 ~ 20 ديسيبل) ± 0.05 ديسيبل (20 ~ 40 ديسيبل) |
±0.02 ديسيبل |
| طول موجة المعايرة | 1270 / 1310 / 1490 / 1550 / 1610 nm | |
| نوع الألياف | 9/125 أم وضع واحد | الصناديق المتداولة والصناديق النقدية |
| نوع الجهاز | رابط FC/UPC | خيار FC/SC/LC |
| خسارة الإدراج | ≤1.5 ديسيبل | |
| الدقة (مع التحكم في الطاقة البصرية) |
± 0.02 ديسيبل (0 ~ 20 ديسيبل) ± 0.05 ديسيبل (20 ~ 40 ديسيبل) |
±0.02 ديسيبل |
| متوسط وقت PM للمراقب | 2 ms ~ 1 s | |
| وقت التسوية | 100 ثانية | |
| سرعة انتقال الضعف | 0.1 ~ 50 ديسيبل/ثانية | |
| خسارة العائد | > 45 ديسيبل | |
| أقصى طاقة مدخل آمنة | +20dBm | +5dBm |
| فترة إعادة المعايرة | سنتان | |
| درجة حرارة العملية | 0 ≈ +40 درجة مئوية | |
| درجة حرارة التخزين | -30 ̊+80°C | |
| القوة | 100 ~ 240 فولت | |
| الأبعاد | 235ملم غرباً، 55ملم شمالاً، 320ملم غرباً | |
| الوزن | 3.0 كجم | |
مجال التطبيق
اختبار نظام الاتصال بالألياف الضوئية: في عملية بناء نظام الاتصال بالألياف الضوئية،يمكن استخدام المعدات لاختبار خصائص الضعف لمختلف مسارات نقل الألياف الضوئية، أداء المعدات النهائية البصرية وجودة نقل روابط الألياف البصرية.
تطوير أجهزة الألياف الضوئية: في عملية تطوير أجهزة الألياف الضوئية ، يمكن استخدام الجهاز لتقييم أداء الضعف للجهاز ،كفاءة النقل والمؤشرات الرئيسية الأخرى، لتوفير دعم قوي لتحسين وتحسين الجهاز.
تجربة تعليم الاتصالات البصرية: في تجربة تعليم الاتصالات البصريةيمكن أن يوفر الجهاز للطلاب منصة لفهم عميق لمبدأ وتكنولوجيا الاتصالات البصرية، وتساعد الطلاب على إتقان آلية تخفيف الإشارة البصرية، ومبدأ التنظيم وتكوين ونمط عمل نظام الاتصالات البصرية.
