تفاصيل المنتج:
|
| نطاق المخفف: | 0 ~ 60 ديسيبل | نطاق الطول الموجي: | 1310 / 1490 / 1550 / 1610 nm |
|---|---|---|---|
| فقدان الإدراج: | ≥ 1.8 ديسيبل | نوع الألياف: | SMF القياسي |
| دقة المخفف: | ≤ ± 0.1 dB typ. ± ± 0.1 ديسيبل الطباع. (0 ~ 40 dB) (0 ~ 40 ديسيبل) | التكرار: | ≤ ± 0.015 ديسيبل |
| توهين سرعة الانتقال: | 0.1 ~ 50 ديسيبل / ثانية | ||
| إبراز: | Programmable MEMS optical attenuator 0~60dB,Adjustable optical attenuator with warranty,MEMS variable optical attenuator 60dB range,Adjustable optical attenuator with warranty,MEMS variable optical attenuator 60dB range |
||

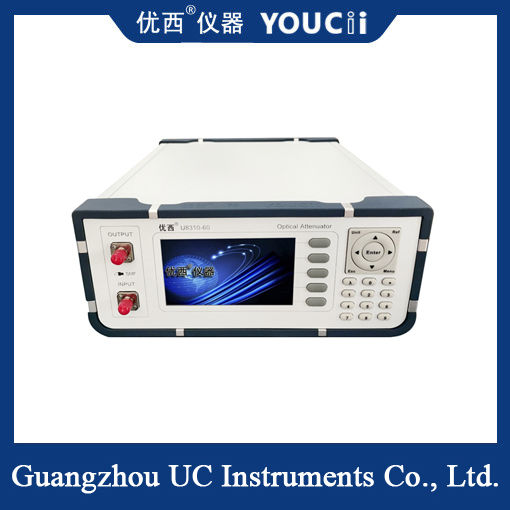

مُخفف بصري قابل للتعديل MEMS قابل للبرمجة 0~60dB
مُخفف الضوء البصري المكتبي القابل للتعديل هو جهاز اختبار بصري يدمج وظائف تنظيم القدرة الضوئية والعرض في الوقت الفعلي، ويستخدم بشكل أساسي للتحكم الدقيق في قوة الإشارة الضوئية في أنظمة الاتصالات الضوئية.
توهين قابل للتعديل المستمر: يدعم تعديل التوهين ضمن نطاق 0-60 ديسيبل أو حتى أوسع، مما يلبي متطلبات سيناريوهات الاختبار المختلفة.
عرض في الوقت الفعلي: مُجهز بشاشة بلورية سائلة أو وحدة عرض رقمية، يعرض بشكل حدسي قيمة التوهين الحالية، والقدرة الضوئية، والمعلمات الأخرى.
دقة التوهين: دقة التوهين ≤ ± 0.1 ديسيبل نموذجي (0 إلى 40 ديسيبل)، مما يضمن دقة تنظيم الإشارة.
| رقم الموديل | U8310-40 | U8310-60 | U8320 |
| نطاق المُخفف | 0 ~ 40 ديسيبل | 0~60 ديسيبل | 0~40 ديسيبل |
| نطاق الطول الموجي | 1310 / 1490 /1550 /1610 نانومتر | 850 نانومتر | |
| فقدان الإدخال | ≤ 1.2 ديسيبل | ≤ 1.8 ديسيبل | ≤ 1.5 ديسيبل |
| نوع الألياف | SMF قياسي | MMF 50/62.5 متكيف | |
| نوع الموصل | موصل FC/PC | ||
| دقة المُخفف | ≤ ± 0.1 ديسيبل نموذجي (0 ~ 40 ديسيبل) | ≤ ± 0.2 ديسيبل | |
| التكرار | ≤±0.015 ديسيبل | ≤±0.05 ديسيبل | |
| سرعة انتقال التوهين | 0.1 ~ 50 ديسيبل/ثانية | 0.1 ~ 35 ديسيبل/ثانية | |
| فقدان الاعتماد على الاستقطاب | ≤0.25 ديسيبل (0 ~ 40 ديسيبل). | ||
| فقدان العودة | ＞ 40 ديسيبل | ＞ 30 ديسيبل | |
| فترة إعادة المعايرة | 2 سنوات | ||
| درجة حرارة التشغيل | 0～ +40℃ | ||
| درجة حرارة التخزين | -30～+80℃ | ||
| الطاقة | 100~240 فولت | ||
| الأبعاد | 245 مم عرض، 105 مم ارتفاع، 320 مم عمق | ||
| الوزن | 2.0~5.0 كجم | ||
سيناريوهات التطبيق النموذجية
اختبار أنظمة الاتصالات الضوئية
تطوير الوحدات الضوئية: اضبط القدرة الضوئية في الطرف المرسل، واختبر الحساسية والنطاق الديناميكي للمستقبل. على سبيل المثال، في اختبار الوحدات الضوئية 400G/800G، من الضروري محاكاة سيناريوهات توهين مختلفة للتحقق من الأداء.
تصحيح نظام DWDM: قم بموازنة طاقة كل قناة طول موجي لتجنب التأثيرات غير الخطية (مثل خلط الموجات الأربع).
شبكة استشعار الألياف الضوئية
في نظام استشعار الألياف الضوئية الموزعة، يتم محاكاة توهين الإشارة على مسافات مختلفة عن طريق ضبط المُخفف للتحقق من دقة تحديد المواقع ونسبة الإشارة إلى الضوضاء في النظام.
إنتاج الأجهزة الضوئية
اختبار المفتاح الضوئي: اضبط القدرة الضوئية المدخلة واختبر اتساق نسبة الانقراض وفقدان الإدخال للمفتاح الضوئي.
إنتاج مضاعف تقسيم الطول الموجي (WDM): قم بمعايرة توهين كل قناة للتأكد من أن أداء التجميع/إلغاء التجميع يفي بالمعايير.
البحث العلمي والتعليم
تُستخدم مختبرات الجامعات لإجراء التجارب في دورات الاتصالات الضوئية، مثل البحث في خصائص الإرسال للألياف الضوئية ومحاكاة الشبكات الضوئية.
