تفاصيل المنتج:
|
| وزن: | 2.5 كجم | أبعاد: | 245 ملم عرض ، 105 ملم ارتفاع ، 320 ملم د |
|---|---|---|---|
| نطاق المخفف: | 0 ~ 60 ديسيبل | Repeatability: | ≤±0.015 dB |
| الاستقطاب يعتمد على الخسارة: | ≤0.25 ديسيبل (0 ~ 40 ديسيبل). | درجة حرارة التشغيل: | 0 + 40 ℃ |
| درجة حرارة التخزين: | -30 درجة مئوية + 80 درجة مئوية |

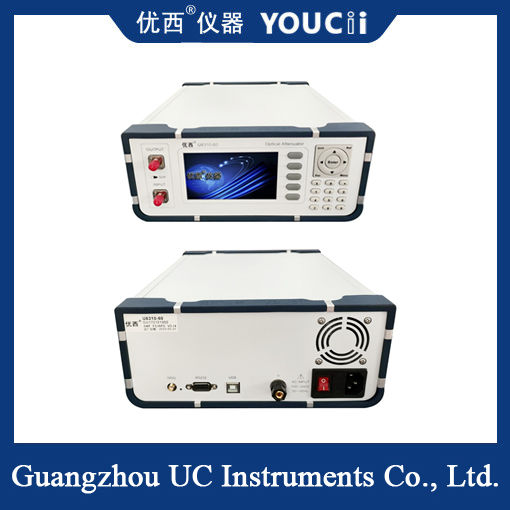

يتم تشغيل المكثف البصري متعدد القنوات MEMS في وضع واحد بسرعة
ويعتمد خفيف MEMS القابل للبرمجة على تقنية الأنظمة الكهروميكانيكية الدقيقة (MEMS).يتحكم في الحركة الميكانيكية للصفحة المرآة الصغيرة / حجب الضوء من خلال محرك الكهروستاتيكي أو محرك الحرارة لتحقيق ضبط ديناميكي لمقدار الضعف للإشارة البصريةوتشمل مزاياها الرئيسية:
دقة عالية واستجابة سريعة
تغطية طول موجة واسعة وخسارة منخفضة
التصغير والتكامل
استهلاك طاقة منخفض وموثوقية عالية
| # النموذج # | U8310-40 | U8310-60 | U8320 |
| نطاق التخفيف | 0 ~ 40 ديسيبل | 0~60 ديسيبل | 0 ~ 40 ديسيبل |
| نطاق طول الموجة | 1310 / 1490 / 1550 / 1610 nm | 850 nm | |
| خسارة الإدراج | ≤ 1.2 dB | ≤ 1.8 ديسيبل | ≤ 1.5 ديسيبل |
| نوع الألياف | SMF القياسية | الصناديق النقدية 50/62.5 التكيفية | |
| نوع الجهاز | رابط FC/PC | ||
| دقة المهدئ | ≤ ± 0.1 ديسيبل نموذجي (0 ~ 40 ديسيبل) | ≤ ± 0.2 ديسيبل | |
| التكرار | ≤ ± 0.015 ديسيبل | ≤ ± 0.05 ديسيبل | |
| سرعة انتقال الضعف | 0.1 ~ 50 ديسيبل/ثانية | 0.1 ~ 35 ديسيبل/ثانية | |
| الاستقطاب يعتمد على الخسارة | ≤0.25 ديسيبل (0 ~ 40 ديسيبل). | ||
| خسارة العائد | > 40 ديسيبل | > 30 ديسيبل | |
| فترة إعادة المعايرة | سنتان | ||
| درجة حرارة العملية | 0 ≈ +40 درجة مئوية | ||
| درجة حرارة التخزين | -30 ̊+80°C | ||
| القوة | 100 ~ 240 فولت | ||
| الأبعاد | 245 ملم غرباً، 105 ملم شمالاً، 320 ملم غرباً | ||
| الوزن | 2.0~5.0 كجم | ||
سيناريوهات تطبيق نموذجية
اختبار أنظمة الاتصالات البصرية
تطوير الوحدة البصرية: ضبط الطاقة البصرية في نهاية الإرسال ، واختبار الحساسية والمدى الديناميكي للمستقبل. على سبيل المثال ، في اختبار وحدات البصرية 400G / 800G ،من الضروري محاكاة سيناريوهات مختلفة للتخفيف للتحقق من الأداء.
تعديل أخطاء نظام DWDM: موازنة قوة كل قناة طول موجة لتجنب الآثار غير الخطيّة (مثل خلط الموجات الأربع).MEMS VOA يدعم نطاق ديناميكي 60dB ويمكن أن تغطي متطلبات التخفيف من النطاق C + L.
إدارة الشبكة البصرية
تنظيم مكاسب أوتوماتيكية: في المكبرات البصرية (مثل EDFA) ، يتم ضبط الطاقة البصرية المدخلة / الخارجة في الوقت الحقيقي لضمان التشغيل المستقر للنظام.
إنتاج الأجهزة البصرية
اختبار المفتاح البصري: ضبط الطاقة البصرية المدخلة واختبار اتساق نسبة الإطفاء وفقدان إدخال المفتاح البصري.
إنتاج أجهزة تقسيم الموجات متعددة الأبعاد (WDM)
مجال الاستشعار البصري
ضبط حساسية المستشعر البصري: من خلال التحكم بدقة في ضعف الإشارة البصرية ، يتم تحسين دقة القياس واستقرار المستشعر.
