تفاصيل المنتج:
|
اسم المنتج: | مجلس تقييم 10G SFP | نموذج: | U9601A |
---|---|---|---|
قناة: | أعزب | ميناء: | منفذ مواز |
واجهة الاتصالات: | USB | وظيفة: | متوافق مع 11.7 جرام وأقل من جميع معدلات الوحدة |
إبراز: | لوحة تقييم 10G SFP,لوحة دائرة اختبار SFP +,لوحة تقييم SFP أحادية القناة |

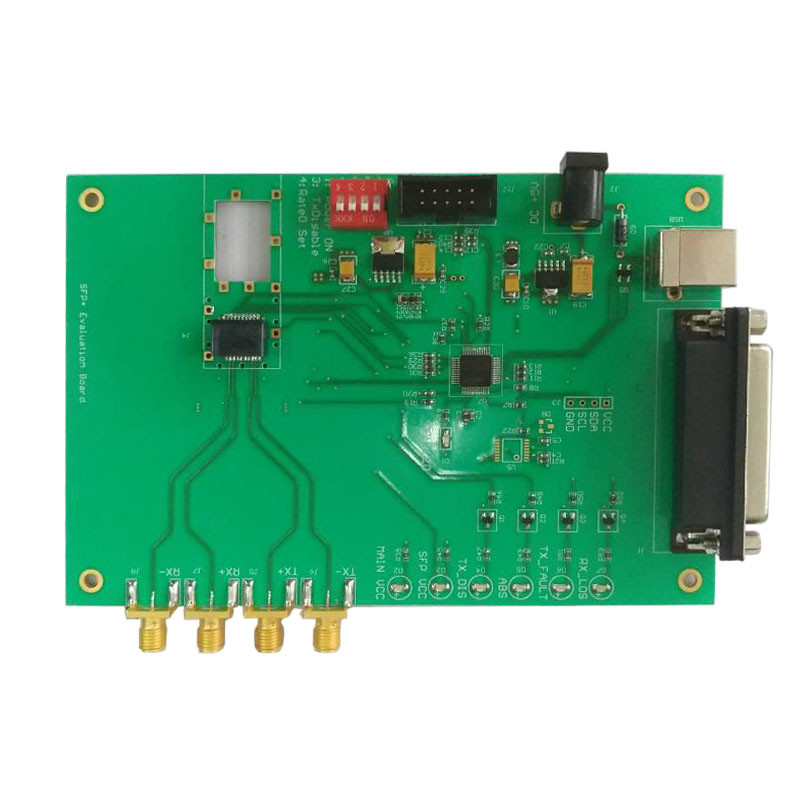

U9601A 10G SFP + اختبار لوحة الدائرة
SFP + نوع لوحة الاختبار ونوع واجهة الاتصال:
1. تعتمد لوحة الاختبار SFP + أحادية القناة منفذًا متوازيًا وواجهة اتصال USB.
2. منفذ متوازي و USB نوعين من واجهة الاتصال لمحاكاة I2C ، التحكم في المعدل هو 100Kbps ، سهل التوافق مع وحدة I2C عالية السرعة ومنخفضة.
اثنان ، SFP + وظائف لوحة الاختبار:
1. وظائف لوحة الاختبار SFP + أحادية القناة: متوافقة مع 11.7g وأقل من جميع معدلات الوحدة ؛
2. منفذ متوازي و USB اثنين من واجهات الاتصال لتحقيق اتصال I2C.وحدة التحكم في الأجهزة TxDisable ومراقبة الأجهزة LOS ، حالة TxFault ؛
3. مراقبة درجة الحرارة في الوقت الحقيقي ، مراقبة قياس تيار وجهاز الاستقبال في الوقت الحقيقي وحماية التيار الزائد ؛سحب التحكم في خرج الجهد المتحيز ، نطاق جهد الخرج من 2.9-3.8V إخراج قابل للتعديل بشكل مستمر ، مناسب لاختبار جهد انحياز سحب الوحدة ، دقة جهد الخرج العالي والخطأ أقل من 5mV ، لا يتأثر بالحجم الكلي للوحدة الخارجية الحالية ؛
4. وحدات الأجهزة والبرامج TxDisable و Power OnOFF (تبديل الكهرباء) ، وأجهزة وبرامج تحكم مستقل تعسفي.
5. منفذ USB يدعم مصدر طاقة مستقل (عندما يكون التيار للوحدة الضوئية أقل من 100mA).
ثالثًا ، الأمور التي تحتاج إلى الاهتمام:
1. لاحظ أن هناك أيضًا أجهزة أسفل لوحة PCBA وخلفها ، لذلك لا يُسمح بوضع الكائنات الموصلة في اختبار الطاقة ، حتى لا تحدث دائرة قصر وحرق اللوحة.
2. يتم ضبط جهد الدخل على 5 فولت ، لا تقم بضبط الجهد العالي أو العكسي ، حتى لا تحرق اللوحة.
3. عند اختبار وحدة 10G ، تحتاج أسلاك إشارة TX و RX التي تدعم الإشارات عالية السرعة إلى استخدام كبلات إشارة تدعم تردد 18G.
التعليمات
س: هل شركتك شركة تجارية أم مصنع؟
ج: نحن fcatory فى قوانغدونغ.شركتنا لديها فريق مبيعات التجارة الخارجية المهنية وفريق الدعم الفني من ذوي الخبرة.نحن مورد لمصدر الضوء ، مقياس الطاقة الضوئية ، المخفف البصري ، التبديل البصري و BERT ، DCA ، CDR.
س: ما هو مصطلح السعر؟
ج: فوب شنتشن
س: ما هو وقت الضمان؟
ج: 12 شهرًا بعد تاريخ الشحن.
س: كيفية تقديم الطلب؟
ج: تحدث إلى موظفي الخدمة ، وتأكد من تفاصيل الجهاز ، ثم قم بوضع الطلب.
