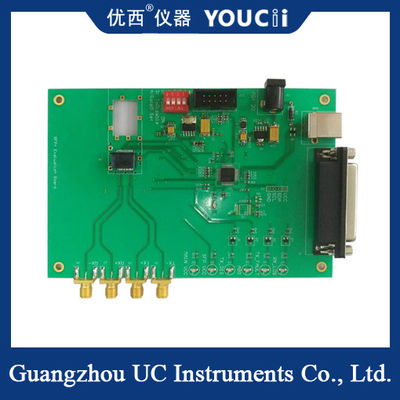

لوحة تقييم 10G SFP متوافقة مع وحدات 11.7G أو سرعات أقل

لوحة 10G SFP متوافقة مع وحدات 11.7G أو سرعات أقل

نوع لوحة اختبار SFP + وواجهة الاتصال:

1. تعتمد لوحة الاختبار SFP + أحادية القناة منفذًا متوازيًا وواجهة اتصال USB.

2 ، منفذ متوازي و USB نوعين من واجهة الاتصال لمحاكاة I2C ، التحكم في المعدل 100 كيلو بت في الثانية ، سهل التوافق مع وحدة I2C عالية ومنخفضة السرعة.

اثنان ، SFP + وظيفة لوحة الاختبار:

1. لوحة اختبار SFP + أحادية القناة لها الوظائف التالية: متوافقة مع جميع وحدات 11.7G وما دونها ؛

2 ، منفذ متوازي و USB نوعين من واجهة الاتصال لتحقيق اتصال I2C ؛وحدة التحكم في الأجهزة TxDisable ومراقبة الأجهزة LOS ، وحالة TxFault ؛

3 ، مراقبة درجة الحرارة في الوقت الحقيقي ، مراقبة قياس التيار في الوقت الحقيقي والاستقبال الحالي وحماية التيار الزائد ؛نطاق جهد الخرج من 2.9 فولت إلى 3.8 فولت.يمكن ضبط جهد الخرج بشكل مستمر.إنها مناسبة لاختبار جهد سحب الوحدة.

4 ، وحدات الأجهزة والبرامج TxDisable و Power OnOFF (تبديل الكهرباء) ، التحكم المستقل في الأجهزة والبرامج.

5. منفذ USB يدعم مصدر طاقة مستقل (عندما يكون التيار للوحدة الضوئية أقل من 100mA).

ثالثا.احتياطات:

1. لاحظ أن هناك أيضًا أجهزة أسفل لوحة PCBA وخلفها ، لذلك يجب عدم وضع الكائنات الموصلة في اختبار التشغيل لتجنب حدوث ماس كهربائي وحرق اللوحة.

2 ، يتم ضبط جهد الدخل على 5 فولت ، لا تقم بضبط الجهد أو العكس ، حتى لا تحرق اللوحة.

3 ، اختبار وحدة 10G ، دعم إشارة عالية السرعة TX ، يحتاج سلك الإشارة الكهربائية RX إلى دعم كابل إشارة تردد 18G.
