تفاصيل المنتج:
|
| معدل البيانات: | 25 ~ 28 جيجا بايت | جهد العرض الناتج قابل للتعديل: | 2.8 ~ 4 فولت |
|---|---|---|---|
| دقة تعديل الجهد الانحراف: | 5 مللي فولت | مراقبة التيار: | 0 ~ 400 مللي أمبير |
| مراقبة الدقة الحالية: | 0.1 مللي أمبير | معدل I2C: | 100 ~ 400 كيلو هرتز |
| إبراز: | 4V SFP مجلس التقييم,PAM4 SFP مجلس التقييم |
||
تقييم أداء QSFP للوحة اختبار الوحدة النشطة 400G PAM4

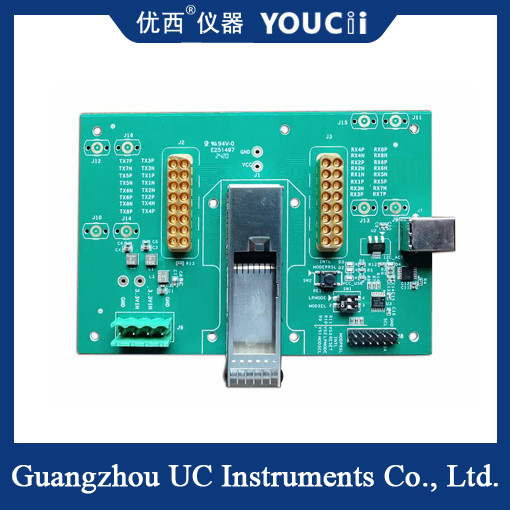

تم استخدام موصلات متحد المحور لتقييم أداء الوحدة النشطة 400G PAM4 المغلفة في QSFPDD باستخدام مجموعة من موصلات متعددة الدبابيس 2x8 بتردد 40 جيجاهرتز في كل من مواقع الإرسال والاستقبال. يتراوح معدل الباود PAM4 من 25 جيجابود إلى 28 جيجابوديتم استخدام مقياس الخطأ، والموهن، وأجهزة قياس الذبذبات وغيرها من المعدات لتقييم مؤشرات أداء الإرسال (مثل المؤشرات المتعلقة بصورة العين)، ومؤشرات أداء الاستقبال (مثل مؤشرات الحساسية)، وقراءة وكتابة معلومات EEPROM الخاصة بالوحدة وما إلى ذلك.يظهر الكائن الحقيقي في الصورة أدناه:
تقييم أداء QSFP-DD EVB للوحة اختبار الوحدة النشطة 400G PAM4 المؤشر الفني
| رقم. |
المؤشر |
القيمة القصوى |
القيمة الدنيا |
الوحدة |
| 1 |
معدل البيانات |
28 | 25 | جيجابود |
| 2 |
جهد الإمداد الناتج القابل للتعديل |
4 | 2.8 | فولت |
| 3 |
دقة تعديل جهد الانحراف |
5 | مللي فولت | |
| 4 |
دقة جهد المراقبة |
5 | مللي فولت | |
| 5 |
التيار المراقب |
4000 | 0 | مللي أمبير |
| 6 |
دقة التيار المراقب |
0.1 | مللي أمبير | |
| 7 |
معدل I2C |
400 | 100 | كيلو هرتز |
| 8 |
جهد إمداد الطاقة (جهد إدخال طاقة التيار المستمر الخارجي) |
5.5 | 4 | فولت |
| 9 |
درجة حرارة التشغيل |
85 | -40 | °م |
| 10 |
وضع الاتصال |
USB HID، بدون محرك. |
||
| 11 |
نوع الواجهة الكهربائية TX,RX |
موصلات متعددة المحاور 2x8 بتردد 40 جيجاهرتز | ||
| 12 |
وضع مستوى الإدخال/الإخراج |
CML | ||
| 13 |
الحد الأقصى لاستهلاك الطاقة المدعوم |
25 واط | ||
خصائص المنتج
1. يغلف QSFPDD الواجهة وينطبق على الوحدة البصرية QSFPDD 400G PAM4.
2. يتراوح معدل الباود PAM4 من 25 جيجابود إلى 28 جيجابود.
3. نوع الواجهة الكهربائية TX,RX: موصلات متعددة المحاور 2x8 بتردد 40 جيجاهرتز، موصلات متحد المحور CML ذات مستوى الإدخال والإخراج؛
4، دعم المراقبة في الوقت الفعلي للتيار والحماية من التيار الزائد.
5، دعم اختبار انحراف جهد إمداد الطاقة، نطاق الجهد هو 2.8~4 فولت قابل للتعديل، يلبي انحراف الوحدة بحد أدنى 3.0 فولت وأقصى جهد 3.6 فولت، بالإضافة إلى المراقبة في الوقت الفعلي للجهد، والإخراج الافتراضي 3.3 فولت، وفقًا للتعديل في الوقت الفعلي للوحدة الحالية لجهد الإخراج، لضمان استقرار جهد إمداد الطاقة تحت أحمال مختلفة في نطاق 10 مللي فولت.
6، دعم تطبيق بيئة درجة الحرارة الصناعية.
