تفاصيل المنتج:
|
| اسم المنتج: | مجلس تقييم SFP | نموذج: | U9604 |
|---|---|---|---|
| ماركة: | يوسي | OEM: | متاح |
| نطاقات معدل NRZ أحادية المحطة: | من 10 جيجابت إلى 32 جيجابت في الثانية | يستخدم: | QSFP + و QSFP28 |
| إبراز: | مجلس التقييم EVB SFP,QSFP28 SFP مجلس التقييم |
||
QSFP28 EVB SFP مجلس تقييم مع أربعة مدخلات ومخرجات 10G إلى 32Gbps
تم تصميم هذا المنتج لتقييم أداء الوحدات النمطية النشطة المعبأة QSFP + و QSFP28 مع أربع قنوات إدخال / إخراج في كل محطة إرسال واستقبال.تتراوح معدلات NRZ أحادية الطرف من 10G إلى 32Gbps وتتراوح معدلات الباود PAM4 من 25GBoud إلى 28GBoud.تشمل الوحدات المدعومة منتجات NRZ 40G و 100G.ومنتجات PAM4 50G و 100G و 200G ، باستخدام معدات قياس الخطأ ، وأجهزة التوهين ومعدات الذبذبات ، لتقييم مؤشرات أداء ناقل الحركة للوحدة النشطة (مثل المؤشرات المتعلقة بصور العين) ، ومؤشرات أداء الاستقبال (مثل مؤشرات الحساسية) ، ووحدة القراءة والكتابة معلومات EEPROM ، إلخ.

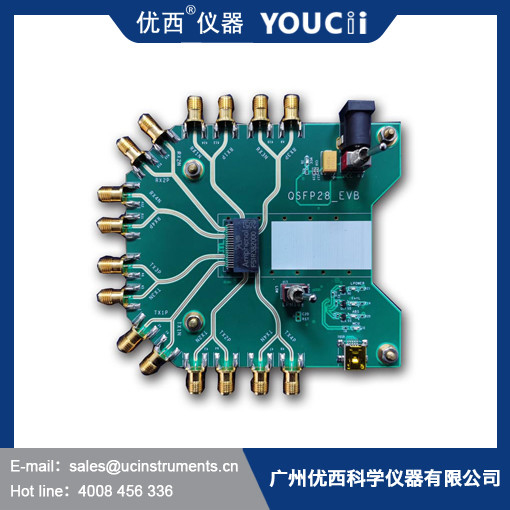

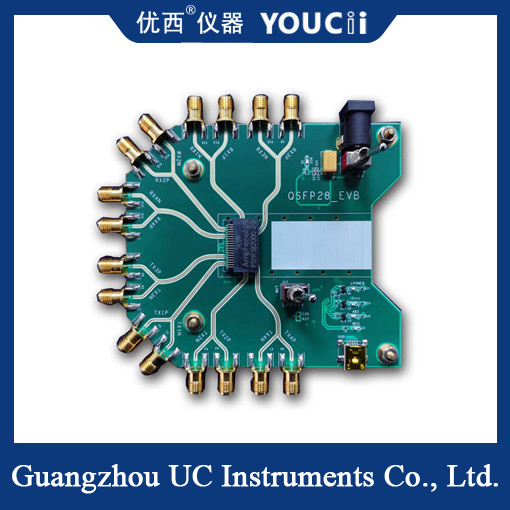

يظهر الكائن الحقيقي في الصورة أدناه:
منتج:
1.واجهة حزمة QSFP + QSFP28 ، مناسبة للوحدة البصرية QSFP + ، QSFP28 ، PAM4 50G100G200G.
2.دعم نطاق معدل NRZ: 10.3125G ~ 32Gbps.
3. يتراوح معدل الباود PAM4 من 25GBd إلى 28GBd
4.Four-way TX ، نوع الواجهة الكهربائية RX بأربعة اتجاهات: 40GHz 2.92mm أنثى ، إدخال / إخراج مستوى CML ؛
5 ، دعم المراقبة الحالية في الوقت الحقيقي وحماية التيار الزائد.
6 ، دعم اختبار انحراف جهد التيار الكهربائي ، نطاق الجهد هو 2.8 ~ 4.V قابل للتعديل ، وتلبية انحراف الوحدة من الحد الأدنى 3.0 فولت واختبار الجهد الأقصى 3.6 فولت ، وكذلك مراقبة الجهد في الوقت الحقيقي ، الافتراضي 3.3 فولت الإخراج ، وفقًا لضبط الوقت الفعلي للوحدة الحالية لجهد الخرج ، لضمان استقرار جهد مصدر الطاقة تحت الأحمال المختلفة في نطاق 10mV.
7 ، دعم تطبيق بيئة درجة الحرارة الصناعية.
8. معدل MCU I2C حوالي 100 كيلو هرتز ، ويتم نقل البيانات إلى I2C من خلال MCU لقراءة وكتابة معلومات EEPROM للوحدة.
9 ، وضع الاتصال: USBHID ، بدون سائق ، قراءة وكتابة بيانات I2C مباشرة إلى الوحدة النمطية و MCU من خلال DLL API.
المؤشرات الفنية
| رقم | المؤشرات | أقصى | الحد الأدنى | وحدة |
| 1 | معدل البيانات | 56 | 10.3125 | جيجابت في الثانية |
| 2 | جهد العرض الناتج قابل للتعديل | 4 | 2.8 | الخامس |
| 3 | دقة تعديل الجهد الانحراف | 5 | بالسيارات | |
| 4 | مراقبة دقة الجهد | 5 | بالسيارات | |
| 5 | مراقبة التيار | 2000 | 0 | مللي أمبير |
| 6 | مراقبة الدقة الحالية | 0.1 | مللي أمبير | |
| 7 | I2Cمعدل | 400 | 100 | كيلو هرتز |
| 8 | جهد إمداد الطاقة (جهد إدخال إمداد طاقة تيار مستمر خارجي) | 5.5 | 4 | الخامس |
| 9 | درجة حرارة التشغيل | 85 | -40 | درجة مئوية |
| 10 | وضع الاتصال | USB HID ،قيادة حرة | ||
| 11 | TX ، RX نوع الواجهة الكهربائية | 40 جيجا هرتز 2.92 ملم أنثى | ||
| 12 | وضع مستوى الإدخال / الإخراج | CML | ||
