تفاصيل المنتج:
|
| دقة تعديل الجهد الانحراف: | 5 مللي فولت | مراقبة دقة الجهد: | 5 مللي فولت |
|---|---|---|---|
| درجة حرارة العمل: | -40 ~ 85 درجة مئوية | مراقبة التيار: | 0 ~ 2000 مللي أمبير |
| جهد إمداد الطاقة (جهد إدخال طاقة تيار مستمر خارجي): | 4 ~ 5.5 فولت | وضع مستوى الإدخال / الإخراج: | CML |
| إبراز: | 2000mA مجلس تقييم SFP,QSFP28 SFP مجلس التقييم |
||

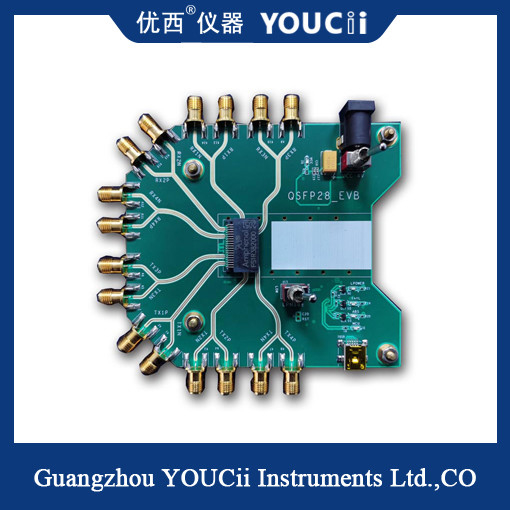

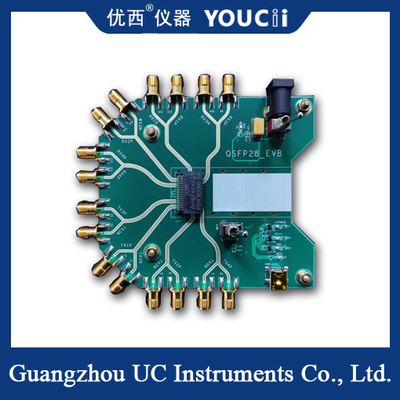

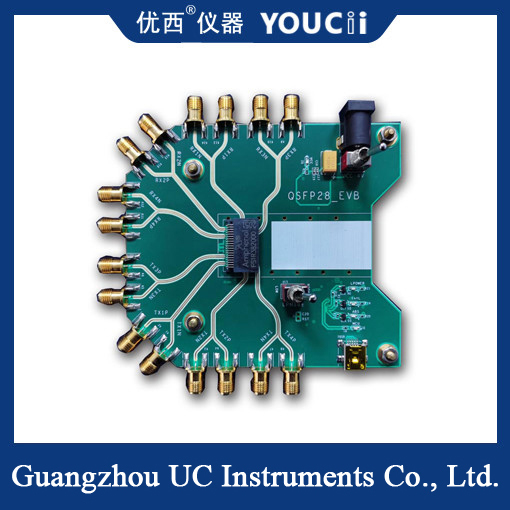

لوحة اختبار تقييم أداء الوحدة النشطة QSFP28 EVB QSFP+
تم تصميم هذا المنتج لتقييم أداء الوحدات النشطة المعبأة QSFP+ و QSFP28 مع أربعة قنوات إدخال/إخراج في كل طرف إرسال واستقبال. تتراوح معدلات NRZ أحادية الطرف من 10 جيجابت في الثانية إلى 32 جيجابت في الثانية، وتتراوح معدلات Baud PAM4 من 25 جيجابود إلى 28 جيجابود. تشمل الوحدات المدعومة منتجات NRZ 40G و 100G.ومنتجات PAM4 50G و 100G و 200G، باستخدام معدات قياس الأخطاء، والموهن، ومعدات راسم الذبذبات، لتقييم مؤشرات أداء الإرسال للوحدة النشطة (مثل المؤشرات المتعلقة بصورة العين)، ومؤشرات أداء الاستقبال (مثل مؤشرات الحساسية)، وقراءة وكتابة معلومات EEPROM الخاصة بالوحدة، وما إلى ذلك.
لوحة اختبار تقييم أداء الوحدة النشطة QSFP28 EVB QSFP+ المؤشر الفني
| رقم. |
المؤشر |
القيمة القصوى |
القيمة الدنيا |
الوحدة |
| 1 |
معدل البيانات |
56 | 10.3125 | جيجابت في الثانية |
| 2 |
جهد الإمداد الناتج القابل للتعديل |
4 | 2.8 | فولت |
| 3 |
دقة تعديل جهد الانحراف |
5 | مللي فولت | |
| 4 |
دقة جهد المراقبة |
5 | مللي فولت | |
| 5 |
تيار المراقبة |
2000 | 0 | مللي أمبير |
| 6 |
دقة تيار المراقبة |
0.1 | مللي أمبير | |
| 7 |
معدل I2C |
400 | 100 | كيلو هرتز |
| 8 |
جهد إمداد الطاقة (جهد إدخال طاقة التيار المستمر الخارجي) |
5.5 | 4 | فولت |
| 9 |
درجة حرارة التشغيل |
85 | -40 | درجة مئوية |
| 10 |
وضع الاتصال |
USB HID، بدون محرك. |
||
| 11 |
نوع الواجهة الكهربائية TX, RX |
أنثى 2.92 مم 40 جيجاهرتز | ||
| 12 |
وضع مستوى الإدخال/الإخراج |
CML | ||
