تفاصيل المنتج:
|
| Data rate: | 1.25~56 Gbps | Accuracy of tension voltage regulation: | 5 mV |
|---|---|---|---|
| Monitoring current accuracy: | 0.1 mA | Power supply voltage: | 4~5.5 V |
| Operating temperature: | -40~85 °C | Communication mode: | USB HID, no drive |
| إبراز: | واجهة تغليف SFP,وحدات البصرية واجهة تغليف SFP,Optical Modules SFP Encapsulation Interface |
||
واجهة تغليف SFP قابلة للتطبيق على وحدات SFP الضوئية التقليدية الأخرى

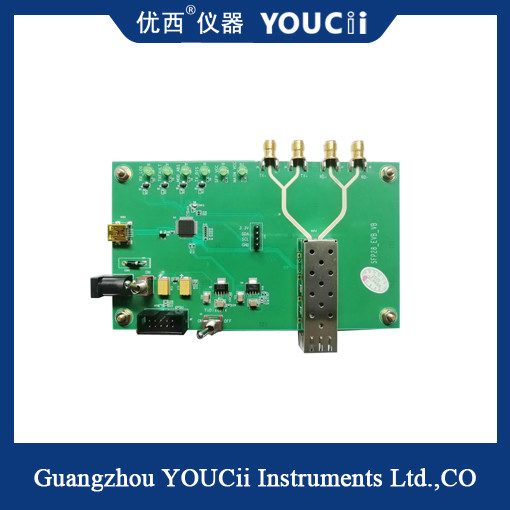

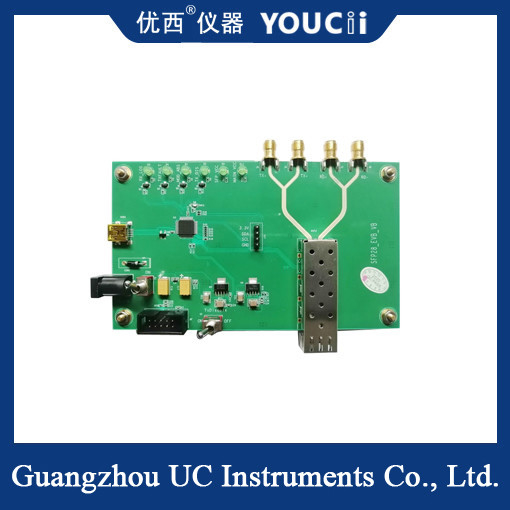

لوحة اختبار U9603 هي جهاز اختبار وحدة نشطة مخصص لحزم SFP. يستخدم أجهزة مثل كاشفات الأخطاء، والمخففات، وأجهزة راسم الذبذبات لتقييم مؤشرات أداء الإرسال (مثل المؤشرات المتعلقة بمخطط العين) ومؤشرات أداء الاستقبال (مثل مؤشرات الحساسية) للوحدة النشطة. بالإضافة إلى ذلك، يمكنه قراءة وكتابة معلومات EEPROM الخاصة بالوحدة وما إلى ذلك.
تدعم لوحة اختبار U9603 مجموعة متنوعة من واجهات SFP المعبأة، بما في ذلك SFP العادي، و SFP+، و SFP28، و SFP56، ومعدلات أخرى تتراوح من 1.25 جيجابت في الثانية إلى 56 جيجابت في الثانية. نوع الواجهة الكهربائية TX و RX هو 2.92 مم أنثى 40 جيجاهرتز، ويدعم مراقبة التيار في الوقت الفعلي وحماية التيار الزائد. في الوقت نفسه، لديها أيضًا وظيفة اختبار فصل جهد الإمداد بالطاقة، ويتراوح الجهد من 2.8 فولت إلى 4.0 فولت قابل للتعديل، ويمكنه تلبية فصل الوحدة بحد أدنى 3.0 فولت واختبار ضغط الجهد بحد أقصى 3.6 فولت. بالإضافة إلى ذلك، يمكنه أيضًا دعم تطبيقات بيئة درجة الحرارة الصناعية، ولديه معدل I2C MCU يبلغ حوالي 100 كيلو هرتز لوظيفة القراءة والكتابة.
تخصيص
| رقم. | فهرس | الحد الأقصى | الحد الأدنى | وحدة |
| 1 | معدل البيانات | 56 | 1.25 | جيجابت في الثانية |
| 2 | جهد الإمداد الناتج القابل للتعديل | 4 | 2.8 | فولت |
| 3 | دقة تنظيم جهد الشد | 5 | مللي فولت | |
| 4 | دقة جهد المراقبة | 5 | مللي فولت | |
| 5 | مراقبة التيار | 1000 | 0 | مللي أمبير |
| 6 | دقة مراقبة التيار | 0.1 | مللي أمبير | |
| 7 | معدل I2C | 400 | 100 | كيلو هرتز |
| 8 | جهد الإمداد بالطاقة (جهد إدخال طاقة التيار المستمر الخارجي) | 5.5 | 4 | فولت |
| 9 | درجة حرارة التشغيل | 85 | -40 | درجة مئوية |
| 10 | وضع الاتصال | USB HID، بدون محرك. | ||
| 11 | نوع الواجهة الكهربائية TX, RX | 2.92 مم أنثى 40 جيجاهرتز | ||
| 12 | نوع مستوى الإدخال/الإخراج | CML | ||
