تفاصيل المنتج:
|
| Data rate: | 25~28 GBd | Accuracy of tension voltage regulation: | 5 mV |
|---|---|---|---|
| Monitoring voltage accuracy: | 5 mV | Communication mode: | USB HID, no drive. |
| Input/output level mode: | CML | Maximum supported power consumption: | 25W |
| إبراز: | التقييم 400G PAM4 الوحدة النشطة,الوحدة النشطة للتقييم,وحدة تشغيل حزمة QSFPDD,Evaluation Active Module,QSFPDD Package Active Module |
||

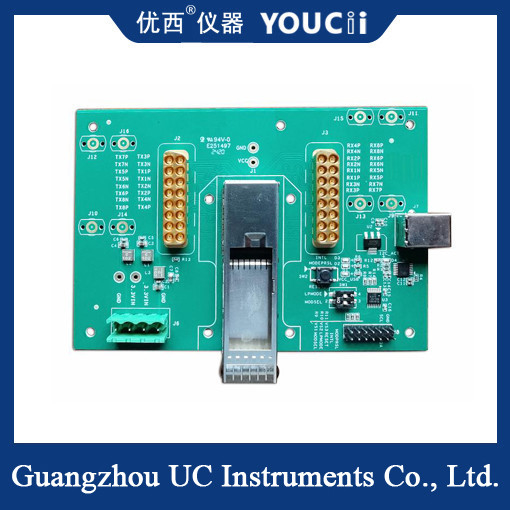

لوحة اختبار تقييم أداء الوحدة النشطة 400G PAM4 في حزمة QSFPDD
لوحة الاختبار U9608 هي جهاز اختبار مزود بمجموعة متنوعة من الوظائف المتقدمة. فيما يلي بعض الميزات الرئيسية للوحة اختبار U9608:
1. واجهة الحزمة: تعتمد واجهة حزمة QSFPDD، وهي مناسبة بشكل خاص لوحدة بصرية QSFPDD 400G PAM4.
2. دعم معدل الباود: تدعم لوحة اختبار U9608 معدلات باود PAM4 تتراوح من 25 جيجابايت إلى 28 جيجابايت.
3. نوع الواجهة الكهربائية: بالنسبة للواجهة الكهربائية لـ TX و RX، فإنها تستخدم موصلًا متعدد المحاور 2x8 بتردد 40 جيجاهرتز وتستخدم مستويات CML للإدخال والإخراج.
4. مراقبة التيار والجهد: تدعم لوحة الاختبار مراقبة التيار في الوقت الفعلي وحماية التيار الزائد. بالإضافة إلى ذلك، تدعم اختبار سحب جهد الإمداد، ويمكن تعديل نطاق الجهد من 2.8 فولت إلى 4.0 فولت. هذا يعني أنه يمكنه تلبية اختبارات ضغط الجهد الأدنى 3.0 فولت والحد الأقصى 3.6 فولت لسحب الوحدة. في الوقت نفسه، لديها أيضًا وظيفة مراقبة الجهد في الوقت الفعلي، والإخراج الافتراضي هو 3.3 فولت، ويتم تعديل جهد الإخراج في الوقت الفعلي وفقًا لتيار الوحدة الحالية، لضمان أنه في ظل أحمال مختلفة، يكون نطاق التغيير المستقر لجهد الإمداد في حدود 10 مللي فولت.
5. القدرة على التكيف مع درجة الحرارة: تدعم لوحة اختبار U9608 التطبيقات في درجات الحرارة الصناعية، مما يدل على قدرتها الممتازة على التكيف مع البيئة.
6. MCU والاتصال: معدل I2C MCU على لوحة الاختبار حوالي 100 كيلو هرتز. يتم نقل البيانات إلى معلومات EEPROM الخاصة بوحدة القراءة/الكتابة I2C من خلال MCU. يستخدم وضع الاتصال USB HID، ولا يلزم وجود برنامج تشغيل، ويمكن قراءة بيانات I2C وكتابتها مباشرة إلى الوحدة و MCU من خلال واجهة برمجة تطبيقات DLL.
تخصيص
| رقم. | فهرس | الحد الأقصى | الحد الأدنى | الوحدة |
| 1 | معدل البيانات | 28 | 25 | جيجابايت |
| 2 | جهد الإمداد الناتج القابل للتعديل | 4 | 2.8 | فولت |
| 3 | دقة تنظيم جهد الشد | 5 | مللي فولت | |
| 4 | دقة جهد المراقبة | 5 | مللي فولت | |
| 5 | مراقبة التيار | 4000 | 0 | مللي أمبير |
| 6 | دقة مراقبة التيار | 0.1 | مللي أمبير | |
| 7 | معدل I2C | 400 | 100 | كيلو هرتز |
| 8 | جهد إمداد الطاقة (جهد إدخال طاقة التيار المستمر الخارجي) | 5.5 | 4 | فولت |
| 9 | درجة حرارة التشغيل | 85 | -40 | °مئوية |
| 10 | وضع الاتصال | USB HID، بدون محرك. | ||
| 11 | TX,RX نوع الواجهة الكهربائية | موصلات متعددة المحاور 2x8 بتردد 40 جيجاهرتز | ||
| 12 | وضع مستوى الإدخال/الإخراج | CML | ||
| 13 | الحد الأقصى لاستهلاك الطاقة المدعوم | 25 واط | ||
