تفاصيل المنتج:
|
| عدد القنوات: | 6 | توافق الواجهة: | SFP، SFP +، SFP28، SFP56 |
|---|---|---|---|
| معدل البيانات: | 1.25 ~ 26 جيجابت في الثانية | جهد العرض الناتج قابل للتعديل: | 2.8 ~ 4 فولت |
| دقة تنظيم الجهد التوتر: | 5mV | معدل I2C: | 100 ~ 400 كيلو هرتز |
| درجة حرارة العمل: | -40 ~ + 85 درجة | ||
| إبراز: | لوحة تقييم اختبار SFP28 EVB,SFP28 EVB ذات 6 قنوات |
||

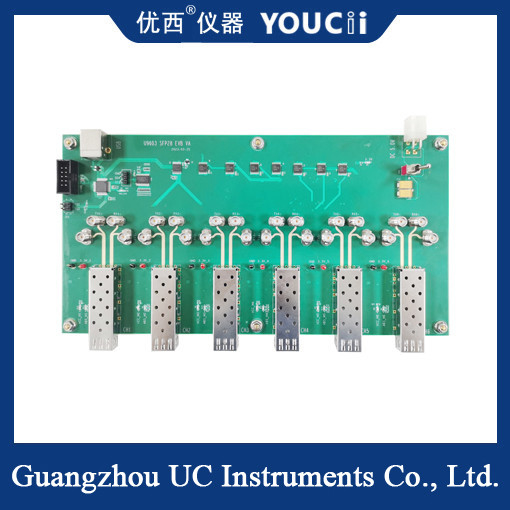

التوافق مع لوحة تقييم الاختبار SFP28 EVB ذات 6 قنوات جيد
لوحة اختبار SFP28 EVB هي جهاز مهم لتقييم أداء وحدات SFP28 المعبأة النشطة
مقدمة المنتج
لوح اختبار SFP28 EVB مخصص للوحدة النشطة من حزمة SFP28 ، ويستخدم أجهزة مثل أجهزة الكشف عن الأخطاء ، attenuators and oscilloscopes to evaluate the transmit performance indicators (such as eye map related indicators) and receive performance indicators (such as sensitivity indicators) of the active module.
كما أن لوحة الاختبار لديها وظيفة قراءة وكتابة معلومات EEPROM للوحدة ، مما يوفر الراحة للتقييم الشامل للوحدة.
خصائص المنتج:
التوافق بين الواجهات: يدعم لوحة اختبار EVB SFP28 واجهات تغليف SFP ويمكن استخدامها لـ SFP ، SFP + ، SFP28 ، SFP56 والوحدات البصرية الأخرى.
أداء عالية السرعة: لأن واجهة SFP28 متوافقة جسديًا مع واجهات SFP + ويتم زيادة سرعتها القصوى إلى 28Gbps ،يمكن لوحة اختبار SFP28 EVB تلبية احتياجات اختبار نقل البيانات عالية السرعة.
المواصفات الكهربائية: الجزء الكهربائي من SFP28 يتوافق مع بروتوكول CEI-28G-VSR لضمان استيفاء المواصفات الكهربائية ذات الصلة أثناء الاختبار.
| لا. | مؤشر | القيمة القصوى | الحد الأدنى للقيمة | الوحدة |
| 1 | معدل البيانات | 56 | 1.25 | جيجابيتس |
| 2 | الجهد الخارجي القابل للتعديل | 4 | 2.8 | V |
| 3 | دقة تنظيم الجهد الجهد | 5 | mV | |
| 4 | دقة فولتاج المراقبة | 5 | mV | |
| 5 | تيار المراقبة | 1000 | 0 | mA |
| 6 | مراقبة دقة التيار | 0.1 | mA | |
| 7 | معدل I2C | 400 | 100 | كيه هرتز |
| 8 | فولتاج إمدادات الطاقة (فولتاج مدخل الطاقة الموحدة الخارجي) | 5.5 | 4 | V |
| 9 | درجة حرارة العمل | 85 | -40 | °C |
| 10 | وضع الاتصال | جهاز "USB HID"، لا يوجد محرك أقراص | ||
| 11 | TX,RX نوع الواجهة الكهربائية | 40 غيغاهرتز 2.92 ملم إناث | ||
| 12 | نوع مستوى المدخلات والمخرجات | الميلوليا المزمنة | ||
سيناريو الاستخدام:
خلال تطوير وإنتاج وحدات البصريةيمكن استخدام لوحة اختبار SFP28 EVB لتقييم أداء واستقرار الوحدة لضمان استيفاء الوحدة لمتطلبات التصميم.
خلال مرحلة تحديد الأخطاء واختبار أجهزة الشبكة ، يمكن استخدام لوحة اختبار SFP28 EVB للتحقق من التوافق والأداء لأجهزة الشبكة والوحدات البصرية.
